HEIDENHAIN CNC PILOT 4290 181
4.1
1
Mant
elfläc
henk
ont
ur
en

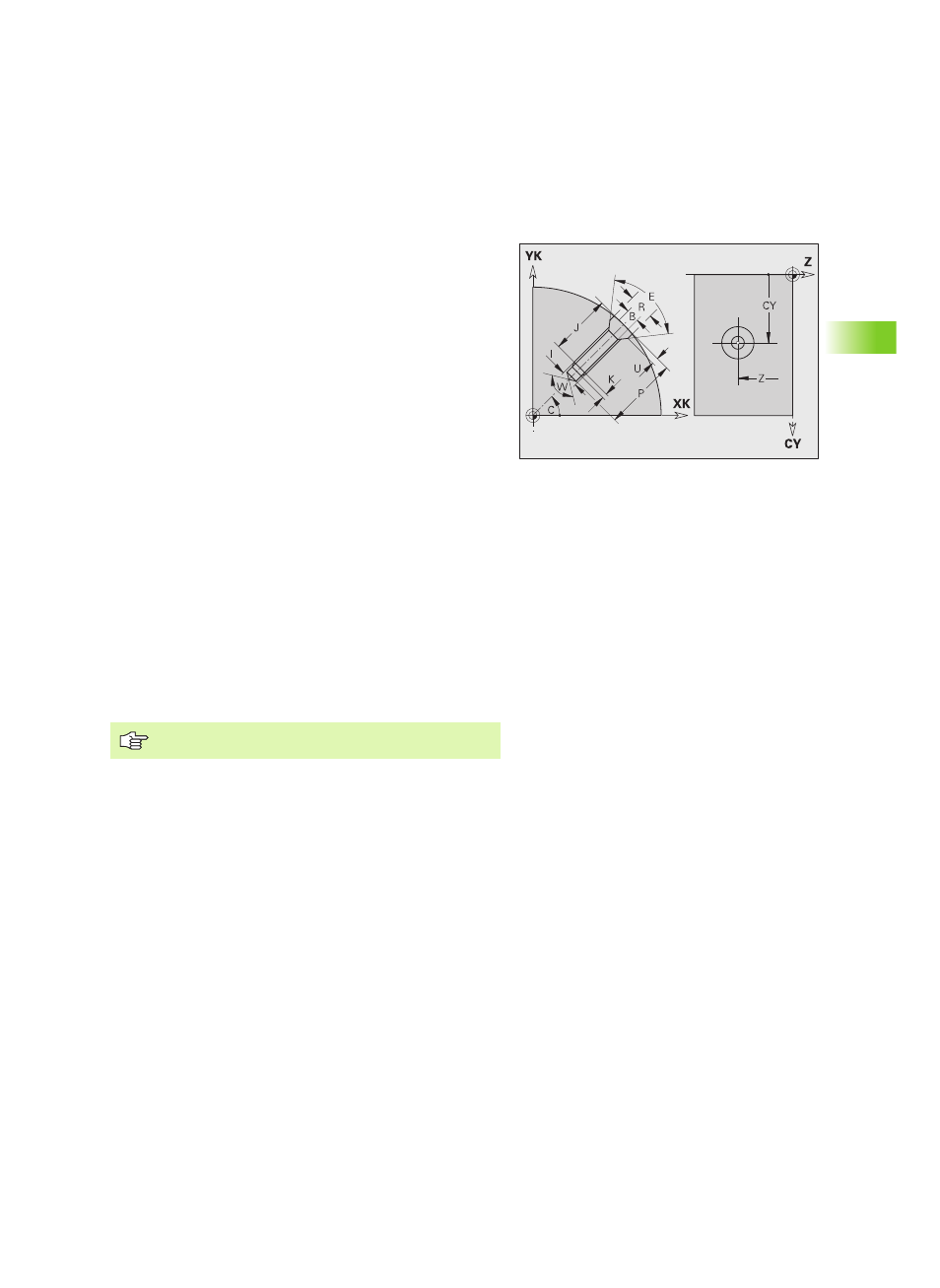

Bohrung Mantelfläche G310-Geo
G310 definiert eine Bohrung mit Senkung und Gewinde in einer
Mantelflächenkontur.
Parameter
Z Mittelpunkt (Z–Position)
C Mittelpunkt (Winkel)
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
B Bohrdurchmesser
P Bohrtiefe (ohne Bohrspitze)
W Spitzwinkel (default: 180°)
R Senkdurchmesser
U Senktiefe
E Senkwinkel
I Gewindedurchmesser
J Gewindetiefe
K Gewindeschnitt (Auslauflänge)
F Gewindesteigung
V Links– oder Rechtsgewinde (default: 0)
„ V=0: Rechtsgewinde
„ V=1: Linksgewinde
A Winkel zur Z-Achse; Bereich: 0° < A < 180°; (default: 90° =
senkrechte Bohrung)
O Zentrierdurchmesser
Bearbeiten Sie G310-Bohrungen mit G71..G74.
