422
6.7 Über
lag
e
rungselement
e

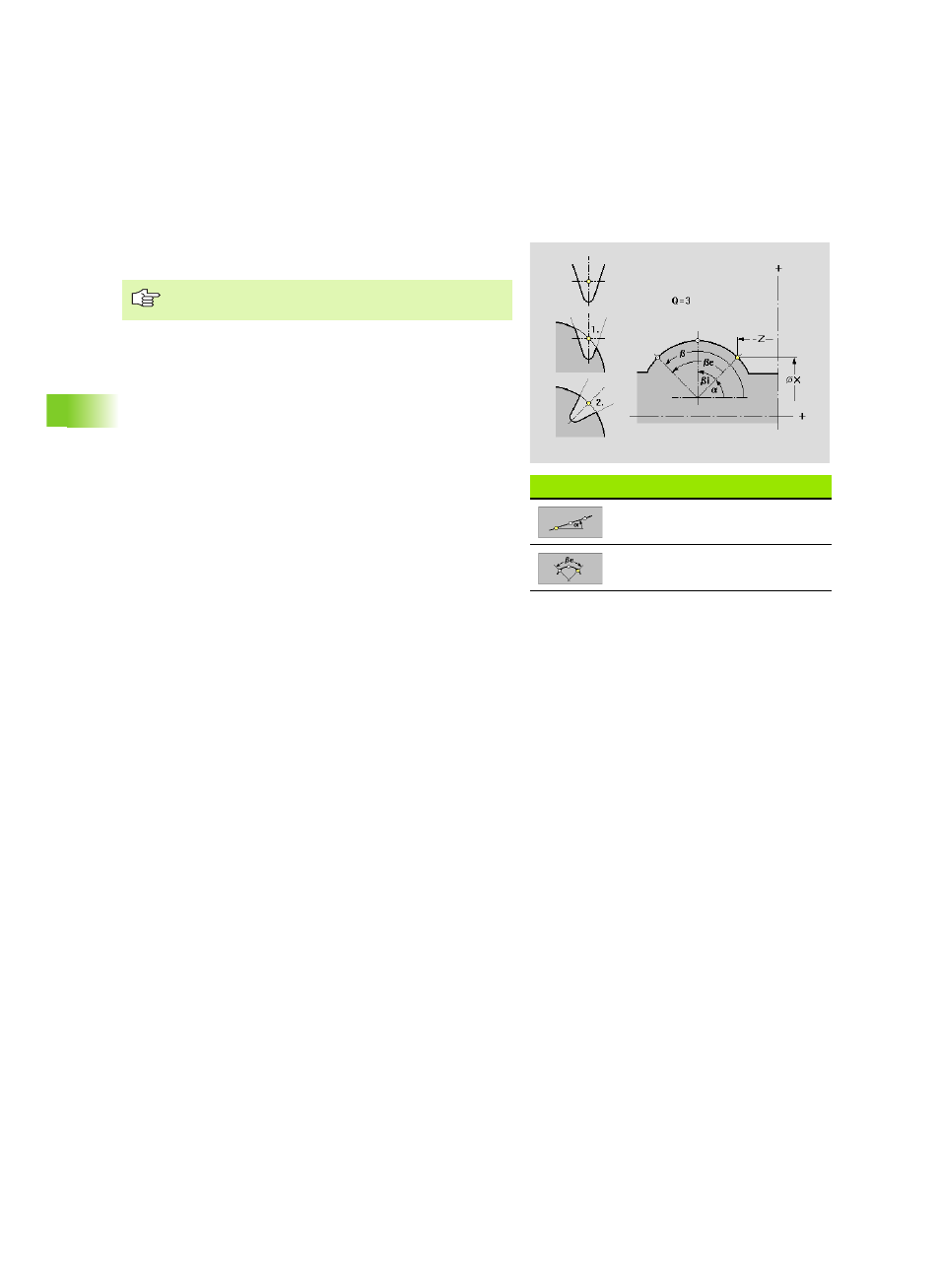

Zirkulare Überlagerung
Der Drehsinn, in dem die Überlagerungskonturen angeordnet
werden, entspricht dem Drehsinn des Stützkonturelements.
Softkeys „Zirkulare Überlagerung“
Winkel erste Überlagerungsposition
Winkel letzte Überlagerungsposition
Der „Bezugspunkt“ der Überlagerungskontur wird auf den
„Überlagerungspunkt“ positioniert.
Parameter
X Startpunkt, Position des ersten Überlagerungselements
Z Startpunkt, Position des ersten Überlagerungselements
a Startpunkt als Winkel (Bezug: eine parallel zur Z-Achse
verlaufende Linie durch den Mittelpunkt des selektierten
Bogens)
Lage (siehe Hilfebild)
„ 1: Originallage: Fügt die Überlagerungskontur „original“ in
die Stützkontur ein.
„ 2: Normallage: Dreht die Überlagerungskontur um den
Steigungswinkel des Stützkonturelements und fügt es
dann in die Stützkontur ein.
Q Anzahl der Überlagerungselemente
b Endpunkt, Position des letzten Überlagerungselements
(Bezug: eine parallel zur Z-Achse verlaufende Linie durch den
Mittelpunkt des selektierten Bogens)
be Winkel zwischen erstem und letztem Überlagerungselement
bi Winkel zwischen Überlagerungselementen
