5.6 Debug-F
unktionen
Variable editieren
Bei komplexen NC-Programmen mit Programmverzweigungen,
Variablenrechnungen, Ereignissen, etc. simulieren Sie die Eingaben
und Ereignisse und testen so alle Programmzweige.
Variablenwerte ändern:
U „Debug > Variablen ändern > V-Variablen ändern“ wählen: Die

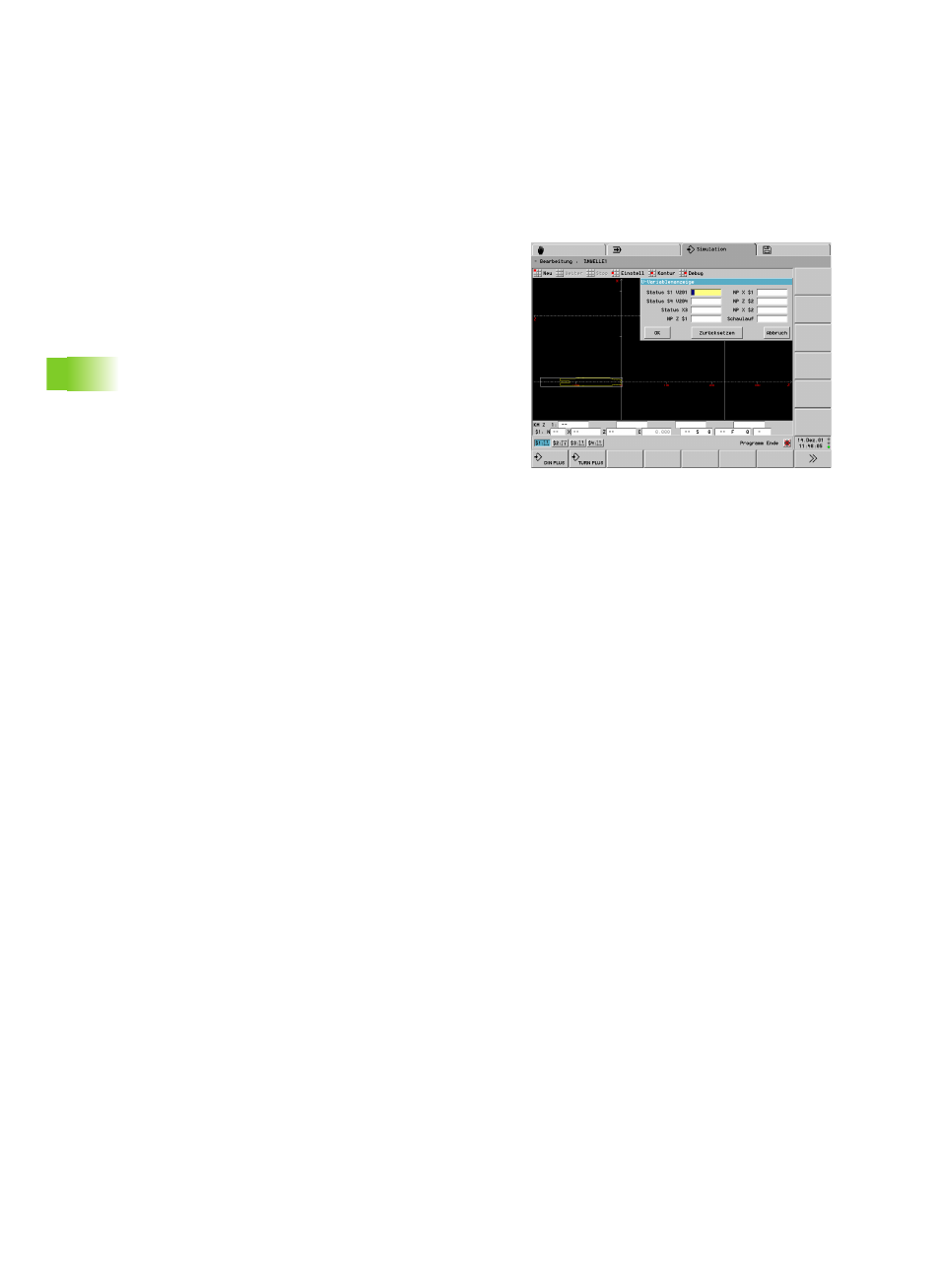

Simulation öffnet die Dialogbox „V-Variablen ändern“.
U Dialogbox „V-Variablen ändern“:
„ Variablentyp und Variablennummer einstellen
„ „Wert“ oder das „Ereignis“ vorgeben
„ „Status“ definieren (siehe folgende Auflistung)
Bedeutung des „Status“ (Dialogbox „V-Variablen ändern“):
„ Undefiniert: Der Variablen ist kein Wert/Ereignis zugewiesen. Das
entspricht dem Zustand nach dem NC-Programmstart. Bei der
Simulation eines NC-Satzes mit dieser Variablen fordert die
Simulation Sie auf, den Wert/ das Ereignis einzugeben.
„ Definiert: Bei der Simulation eines NC-Satzes mit dieser Variablen
wird der eingegebene Wert/ das Ereignis angenommen.
„ Abfragen: Bei der Simulation eines NC-Satzes mit dieser Variablen
erfolgt eine Abfrage nach dem Variablenwert/Ereignis.
Variablenwerte löschen:
U „Debug > Variablen ändern > xx-Variablen löschen“ wählen: Die
Simulation löscht die Variablen bzw. Ereignisse. „xx“ steht für :
„ V-Variablen
„ D-Korrektur-Variablen
„ Ereignis-Variablen
„ Maschinenmaß-Variablen
„ Werkzeug-Variablen
