HEIDENHAIN CNC PILOT 4290 31
1
.1 D
e
r CN
C PIL
O
T In der Grafischen Simulation kontrollieren Sie die NC-Programme
unter realistischen Bedingungen. Der CNC PILOT berücksichtigt die
Bearbeitung von bis zu vier Werkstücken im Arbeitsraum. Dabei stellt
die Simulation Roh- und Fertigteile, Spannmittel und Werkzeuge
maßstabsgerecht dar. Beim Arbeiten mit der geschwenkten B-Achse
wird die Bearbeitungsebene ebenfalls geschwenkt dargestellt. So
sehen Sie die zu bearbeitenden Bohrungen oder Fräskonturen ohne
Verzerrung.
Die Programmierung und den Test der NC-Programme nehmen Sie
direkt an der Maschine – auch parallel zum Produktionsbetrieb – vor.
Unabhängig davon, ob Sie einfache oder komplexe Teile fertigen,
Einzelteile erstellen, eine Serie fertigen oder Großserien auf
Drehzentren fertigen, bietet der CNC PILOT immer die richtige
Unterstützung.

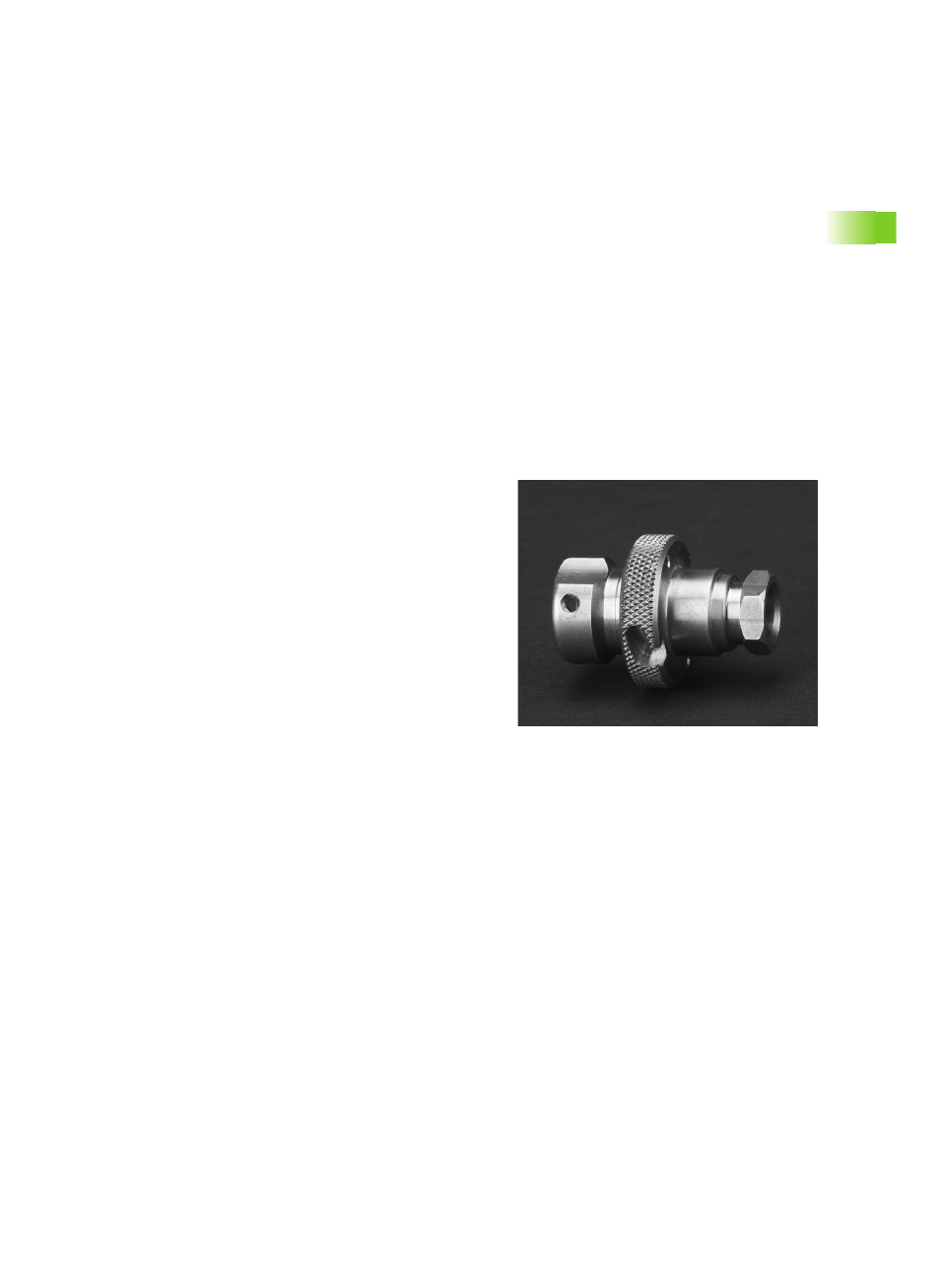

Die C-Achse
Mit der C-Achse führen Sie Bohr- und Fräsbearbeitungen auf der Stirn-
und Rückseite sowie auf der Mantelfläche durch.
Bei Einsatz der C-Achse interpoliert eine Achse linear oder zirkular in
der vorgegebenen Bearbeitungsebene mit der Spindel, während die
dritte Achse linear interpoliert.
Der CNC PILOT unterstützt die NC-Programmerstellung mit der C-
Achse in:
„ DIN PLUS
„ TURN PLUS Konturdefinition
„ TURN PLUS Arbeitsplanerstellung
