HEIDENHAIN CNC PILOT 4290 349
4.39 K
o
mplet
tbearbeit
ung
Komplettbearbeitung mit einer Spindel
G30: ist in der Regel nicht erforderlich
G121: Das Expertenprogramm spiegelt die Kontur. Eine weitere
Programmierung des G121 ist in der Regel für die Bearbeitung der
Rückseite (2. Aufspannung) nicht erforderlich.
Beispiel: Die Vorder- und Rückseitenbearbeitung erfolgt in einem NC-
Programm. Das Werkstück wird auf der Vorderseite bearbeitet,
danach erfolgt das manuelle Umspannen. Anschließend wird die
Rückseite bearbeitet.
Das Expertenprogramm spiegelt und verschiebt die Kontur für die
2. Aufspannung.

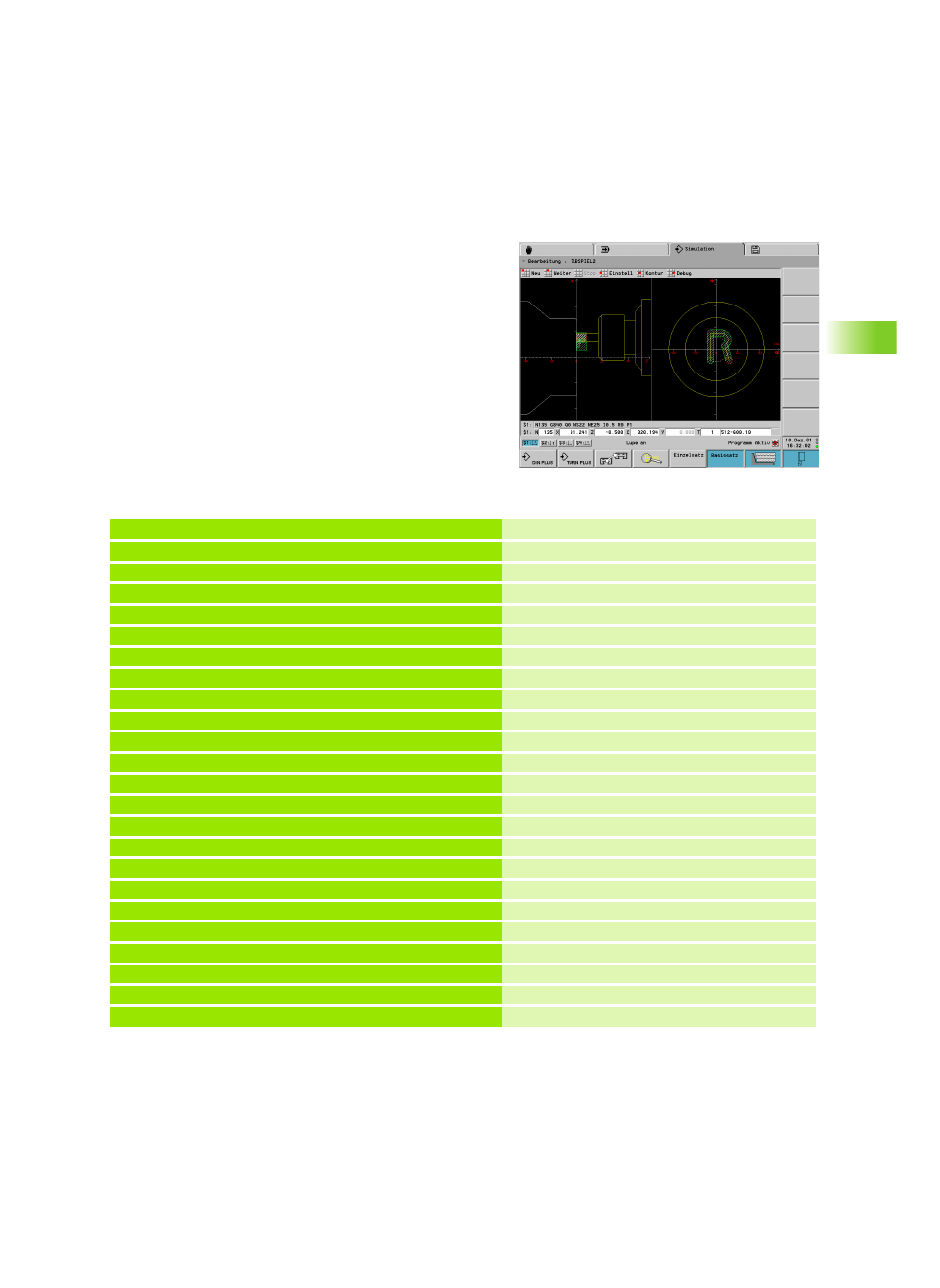

Komplettbearbeitung auf Maschine mit einer Spindel
PROGRAMMKOPF
#SCHLITTEN $1
REVOLVER 1
T1 ID „512-600.10“
T2 ID „111-80-080.1“
T4 ID „121-55-040.1“
SPANNMITTEL 1 [NULLPUNKT-VERSCHIEBUNG Z233]
H1 ID“3BACK“
H2 ID“KBA250-86“ X100 Q4
ROHTEIL
N1 G20 X100 Z100 K1
FERTIGTEIL
. . .
STIRN Z0
. . .
RUECKSEITE Z-98
N20 G308 P-1
N21 G100 XK5 YK-10
N22 G101 YK15
N23 G101 XK-5
N24 G103 XK-8 YK3.8038 R6 I-5 B0
