HEIDENHAIN CNC PILOT 4290
641
8.2 Spannmit
te
l-D
a
te
nbank
Stirnseitenmitnehmer

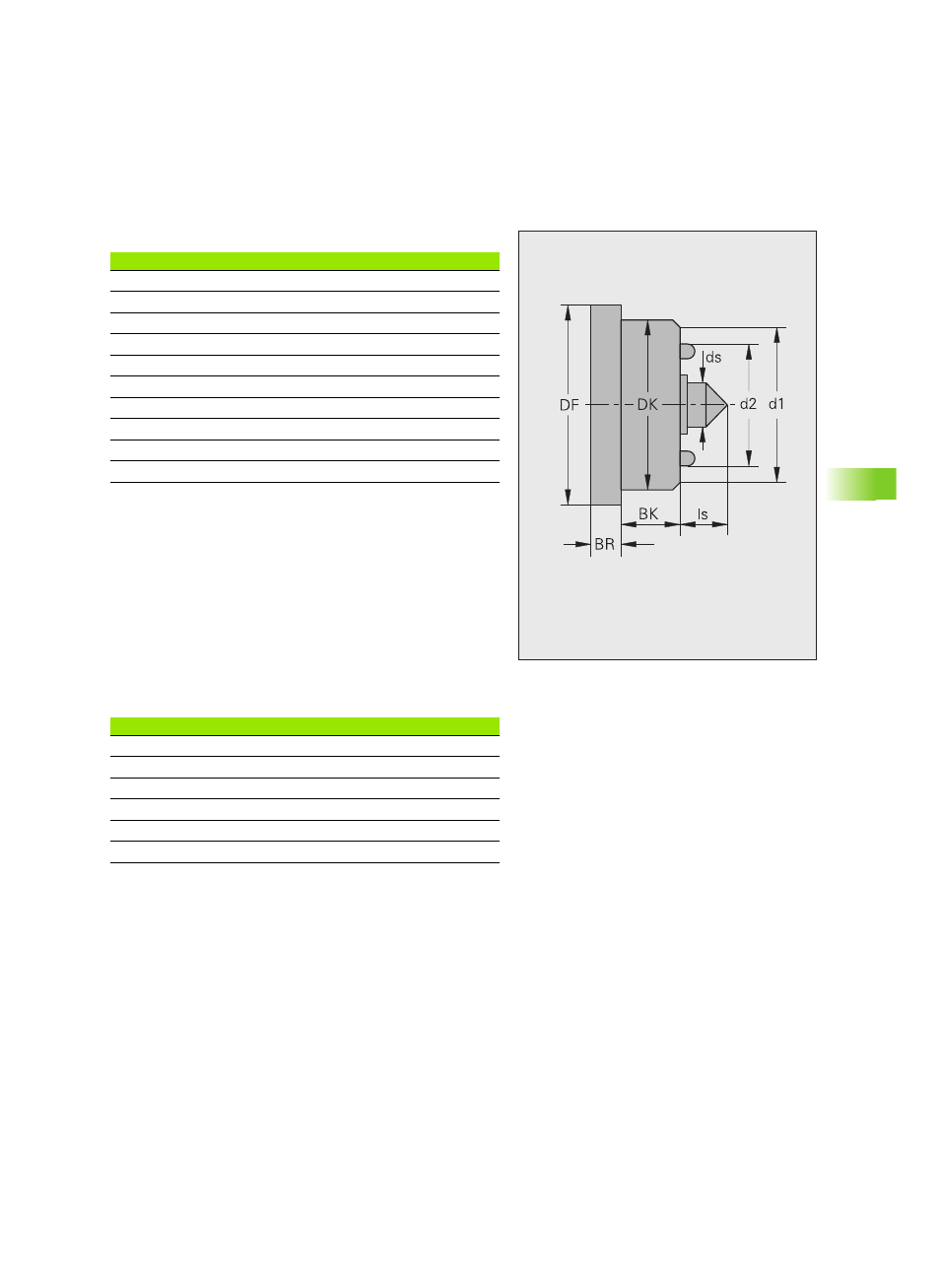

Beispiel Stirnseitenmitnehmer (Typ 241)
Drehgreifer
Parameter Stirnseitenmitnehmer (Typ 24x)
ID: Spannmittel-Identnummer
Verfügbar: physische Verfügbarkeit (Festwortliste)
ds: Durchmesser Spitze
ls: Länge Spitze
DK: Durchmesser Körper
BK: Breite Körper
DF: Flanschdurchmesser
BR: Flanschbreite
d1: maximaler Spannkreisdurchmesser
d2: minimaler Spannkreisdurchmesser
Parameter Drehgreifer (Typ 25x)
ID: Spannmittel-Identnummer
Verfügbar: physische Verfügbarkeit (Festwortliste)
NennDm: Drehgreiferdurchmesser
Länge: Drehgreiferlänge
d1: maximaler Spannkreisdurchmesser
d2: minimaler Spannkreisdurchmesser
