HEIDENHAIN CNC PILOT 4290 561
6.1
8
Bearbeit
ungshin
w
eise
Schruppbegrenzung hinter Schnittbegrenzung

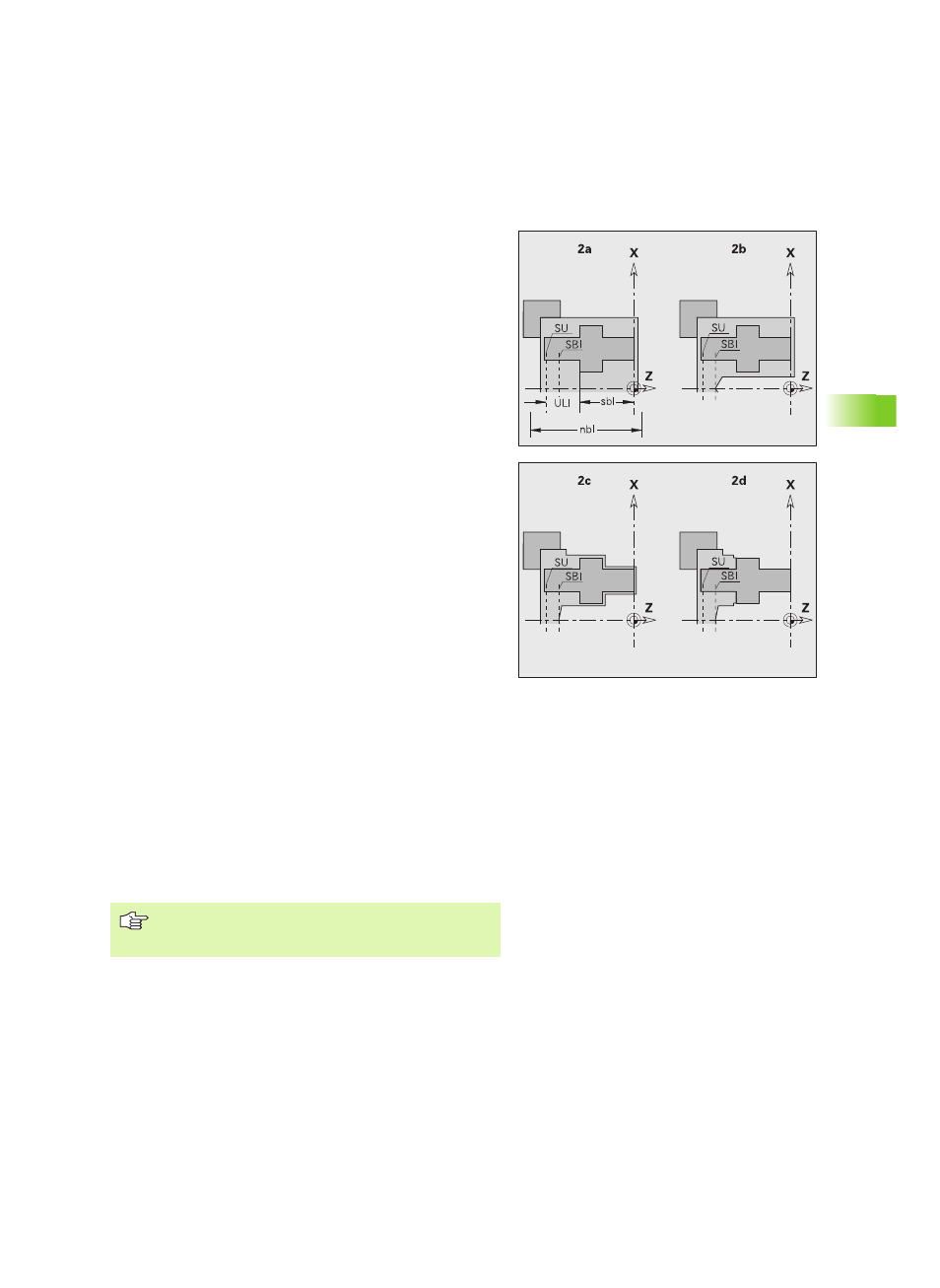

Beispiel 2: Die Schruppbegrenzungslinie (SU) liegt hinter der
Schnittbegrenzung innen (SBI).
Abkürzungen
„ SBI: Schnittbegrenzung innen
„ SU: Schruppbegrenzungslinie (SU = sbl + ULI)
„ sbl: Schruppbasislänge („tiefster hinterer Punkt“ der Innenkontur)
„ ULI: Überhanglänge innen (Bearbeitungs-Parameter 4)
„ nbl: nutzbare Werkzeuglänge (Werkzeug-Parameter)
Bohren
Bei der Bohrbearbeitung unterscheidet TURN PLUS:
„ Bohrung ohne Passungsangabe: Die AAG selektiert Werkzeuge,
die die Bearbeitung auf Fertigmaß zulassen. Zuerst werden
Spiralbohrer, dann Wendeplattenbohrer gesucht.
„ Bohrung mit Passungsangabe: Die AAG bearbeitet die Bohrung in
zwei Schritten:
„ Bohrung mit kleinerem Durchmesser als der Nenndurchmesser
der Bohrung.
„ „Reiben“ auf Fertigmaß
TURN PLUS wertet nur die Information „mit/ohne
Passung“ aus. Die Art der Passung (H6, H7, ..) hat keinen
Einfluss.
