HEIDENHAIN CNC PILOT 4290 159
4.7 F
o
rm
element
e
Dr
ehk
ont
ur

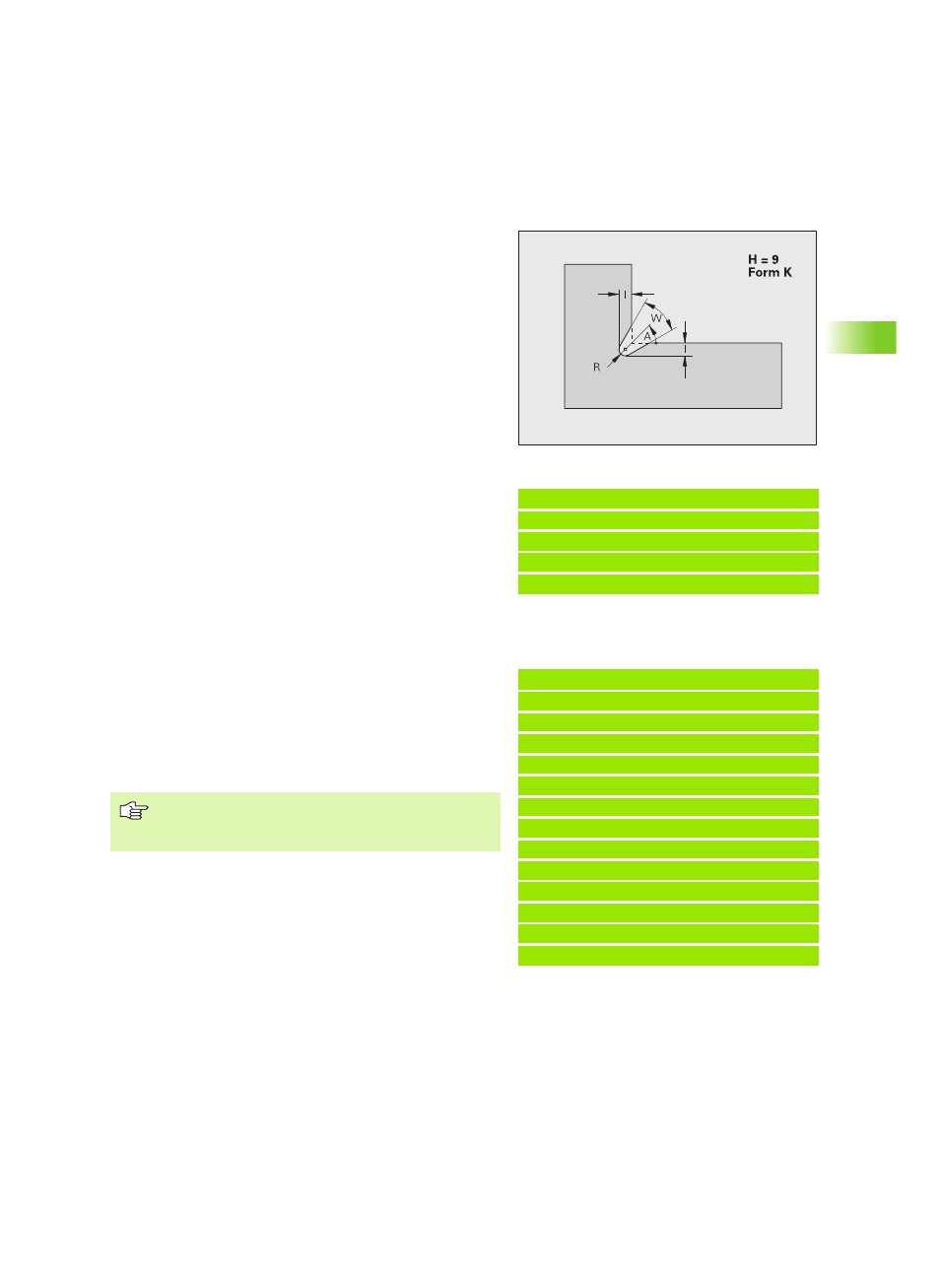

Freistich Form K (H=9)
Gewinde (Standard) G34–Geo
G34 definiert ein einfaches oder verkettetes Außen- oder
Innengewinde (Metrisches ISO Feingewinde DIN 13 Reihe 1). Der
CNC PILOT berechnet alle benötigten Werte.
Sie verketteten Gewinde durch Programmierung mehrerer G01/G34-
Sätze nacheinander.
Beispiel: Aufruf G25-Geo Form K
. . .
N.. G1 Z-15 [Längselement]
N.. G25 H9 I1 R0.8 W40 [Form K]
N.. G1 X20 [Planelement]
. . .
Parameter
H Freistich Form K: H=9
I Freistichtiefe
R Freistichradius – keine Eingabe: das Zirkularelement wird nicht
gefertigt
W Freistichwinkel
A Winkel zur Längsachse (default: 45°)
Beispiel: G34
. . .
FERTIGTEIL
N1 G0 X0 Z0
N2 G1 X20 B-2
N3 G1 Z-30
N4 G34 [metrisch ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 B-1.5
N7 G1 Z-40
N8 G34 F1.5 [metrisch ISO Feingewinde]
N9 G25 H7 I1.5 K4
N10 G1 X40
N11 G1 Z-60
. . .
Parameter
F Gewindesteigung (default: Steigung aus der Normtabelle)
„ Vor G34 oder in dem NC-Satz mit G34 programmieren
Sie ein lineares Konturelement als Bezugselement.
„ Bearbeiten sie das Gewinde mit G31.
