HEIDENHAIN CNC PILOT 4290 109
4.1 DIN-Pr
ogr
a
mmier
ung

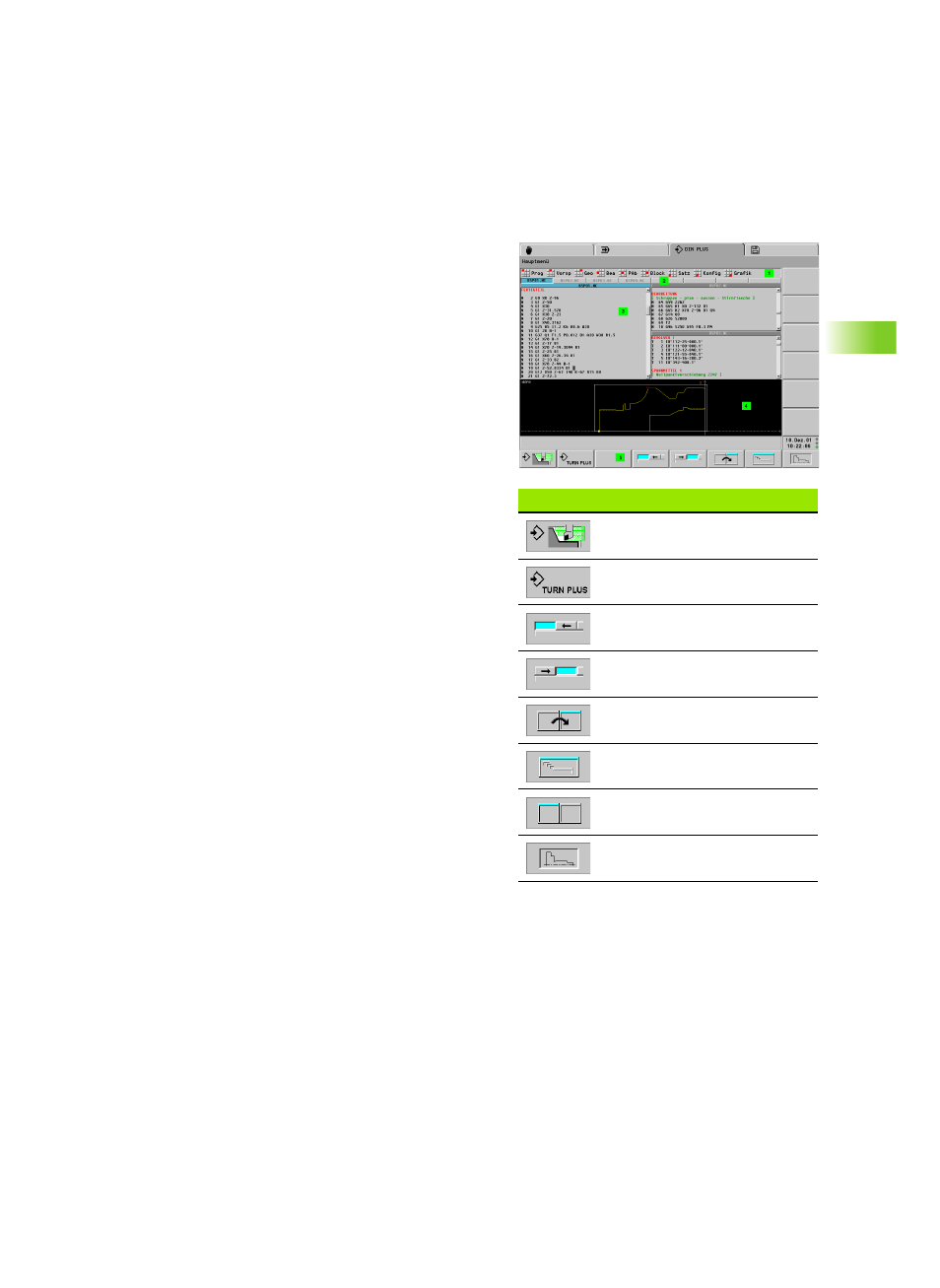

DIN PLUS Bildschirm
Bildschirmaufbau:
1 Menüleiste
2 NC-Programmleiste mit den Namen der geladenen NC-
Programme. Das angewählte Programm ist markiert.
3 Voll-, Doppel- oder Dreifach-Editierfenster. Das angewählte
Fenster ist markiert.
4 Konturanzeige oder Maschinenanzeige
5 Softkeys
Paralleleditierung: Sie können bis zu acht NC-Programme/NC-
Unterprogramme parallel bearbeiten. Der CNC PILOT stellt NC-
Programme wahlweise in einem Voll-, Doppel- oder Dreifachfenster
dar.
Haupt- und Untermenüs: Die Funktionen des DIN PLUS Editors sind
auf das „Hauptmenü“ und mehrere „Untermenüs“ aufgeteilt. Die
Untermenüs erreichen Sie
„ durch Anwahl der entsprechenden Menüpunkte
„ durch Positionierung des Cursors in dem Programmabschnitt
Softkeys: Für den schnellen Wechsel in „Nachbar-Betriebsarten“,
den Wechsel der Editierfenster und zum Aktivieren der Grafik stehen
Softkeys zur Verfügung.
Softkeys
Wechsel zur Betriebsart Simulation
Wechsel zur Betriebsart TURN PLUS
NC-Programm wechseln
NC-Programm wechseln
Editierfenster wechseln
Vollfenster einstellen (ein
Editierfenster)
Doppel- oder Dreifachfenster
einstellen
Grafik aktivieren
