HEIDENHAIN CNC PILOT 4290 399
6.3 W
e
rk
stüc
kbesc
h
re
ibung
Eingabe der Fertigteilkontur
Die Fertigteilkontur beinhaltet:
„ die Drehkontur, bestehend aus
„ Grundkontur
„ Formelementen (Fasen, Rundungen, Freistiche, Einstiche,
Gewinde, zentrische Bohrungen)
„ C-Achskonturen
„ Y-Achskonturen
Die Drehkontur muss geschlossen sein.
Weitere Informationen:
„ siehe “Hinweise zur Konturdefinition” auf Seite 406
„ siehe “Hilfsfunktionen” auf Seite 449
„ siehe “Attribute zuordnen” auf Seite 472

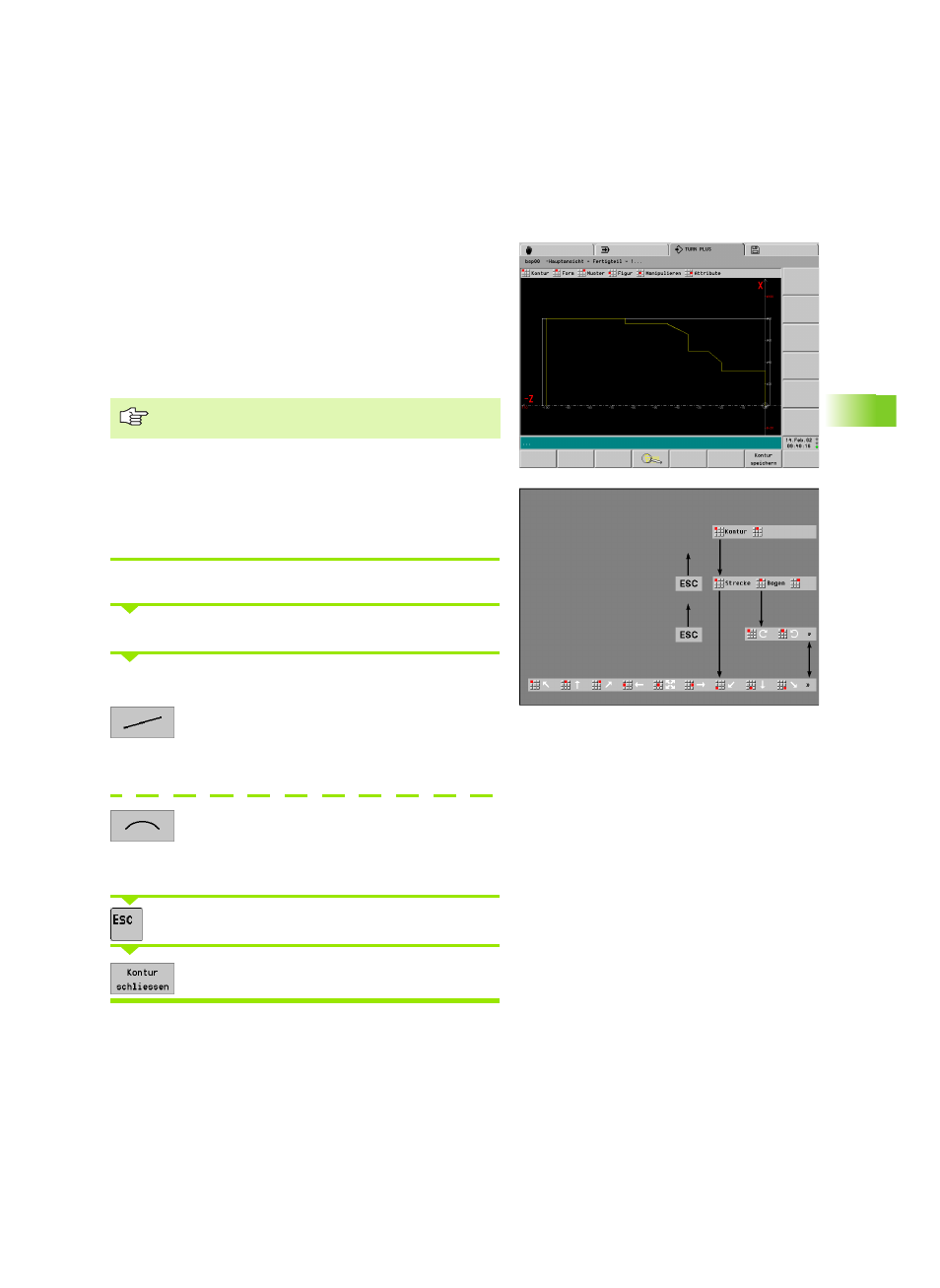

Eingabe der Grundkontur
„Werkstück > Fertigteil > Kontur“ wählen
„Startpunkt der Kontur“ festlegen
Grundkontur Element für Element eingeben (siehe auch Bild
„Menüstruktur“):
Für Linearelemente:
„ Streckenmenü aufrufen
„ Richtung anhand des Menüsymbols wählen
„ Strecke beschreiben
Für Kreisbögen:
„ Bogenmenü aufrufen
„ Drehsinn anhand des Menüsymbols wählen
„ Bogen beschreiben
ESC-Taste drücken: eine Menüstufe zurück
Wenn erforderlich: Kontur schließen
Beschreiben Sie zuerst die Grundkontur und überlagern
dann die Formelemente.
