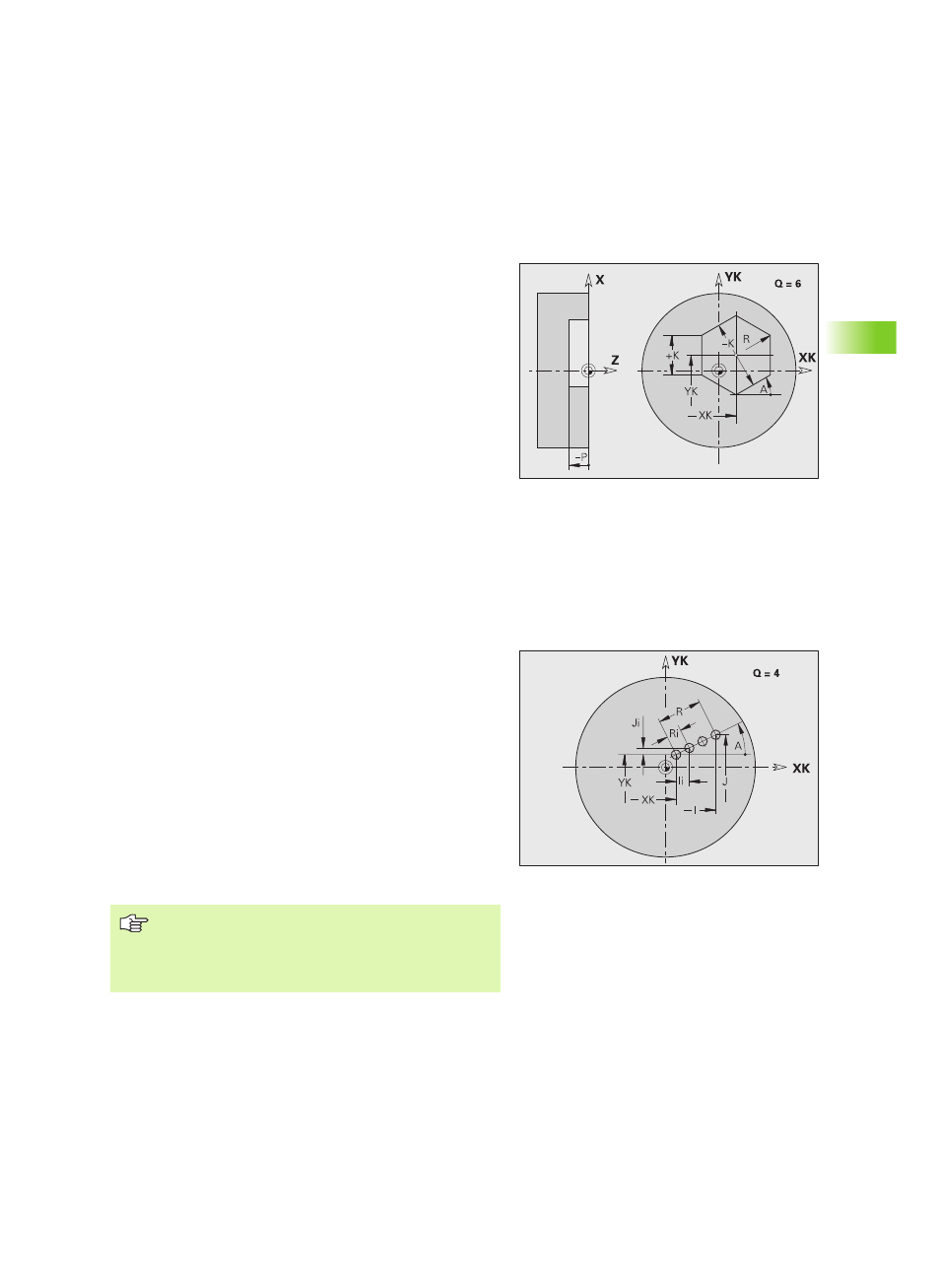

Regelmäßiges Vieleck Stirn-/Rückseite G307-
Geo
G307 definiert ein Vieleck in einer Stirn- oder Rückseitenkontur.
Muster linear Stirn-/Rückseite G401-Geo
G401 definiert ein lineares Bohr- oder Figurmuster auf der Stirn- oder
Rückseite. G401 wirkt auf die im Folgesatz definierte Bohrung/Figur
(G300..305, G307).
Parameter
XK Mittelpunkt in kartesischen Koordinaten
YK Mittelpunkt in kartesischen Koordinaten
Q Anzahl der Kanten (Q > 2)
A Winkel einer Vieleckseite zur XK-Achse (default:0°)
K Kantenlänge
„ K>0: Kantenlänge
„ K<0: Innenkreisdurchmesser
B (Höhe) Breite
R Fase/Verrundung (default: 0°)
„ R>0: Radius der Rundung
„ R<0: Breite der Fase
P Tiefe/Höhe (default: „P“ aus G308)
„ P<0: Tasche
„ P>0: Insel
Parameter
Q Anzahl der Figuren (default: 1)
XK Anfangspunkt in kartesischen Koordinaten
YK Anfangspunkt in kartesischen Koordinaten
I Endpunkt in kartesischen Koordinaten
J Endpunkt in kartesischen Koordinaten
A Winkel der Längsachse zur XK-Achse (default:0°)
R Gesamtlänge Muster
Ri Abstand zwischen Figuren (Musterabstand)
„ Programmieren Sie die Bohrung/Figur im Folgesatz
ohne Mittelpunkt.
„ Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die
Bohrung/Figur im Folgesatz auf, nicht die
Musterdefinition.
