6.6 F
o
rm
element
e
Gewinde

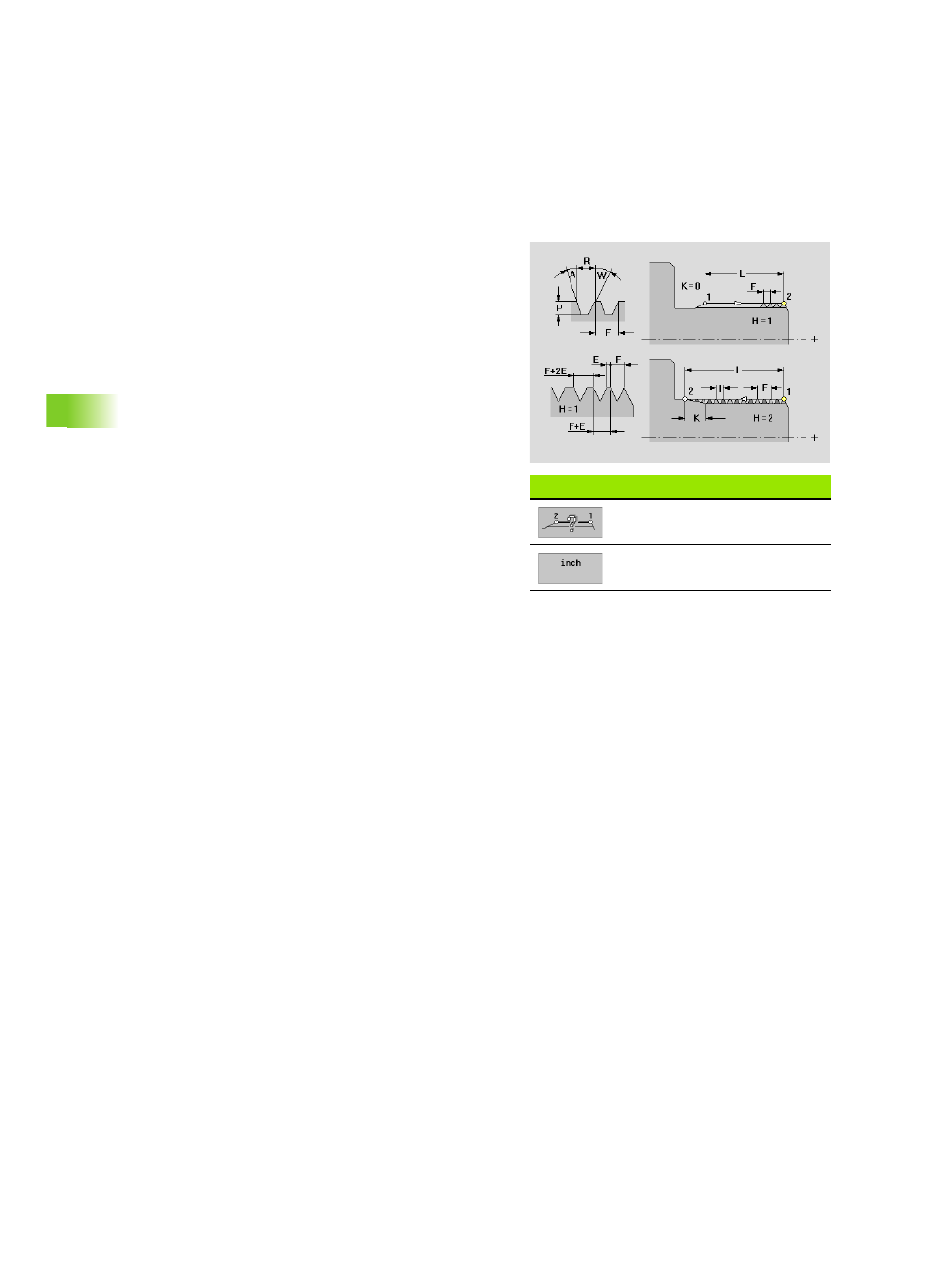

Der Aufruf definiert die aufgeführten Gewindearten.
Softkeys für „Gewinde“
Bezugspunkt selektieren
„Gewindesteigung“ oder „Gangzahl
pro Zoll“
Parameter
Q Gewindearten:
„ Metrisches ISO Feingewinde (DIN 13 Teil 2, Reihe 1)
„ Metrisches ISO Gewinde (DIN 13 Teil 1, Reihe 1)
„ Metrisches ISO Kegelgewinde (DIN 158)
„ Metrisches ISO Kegelfeingewinde (DIN 158)
„ Metrisches ISO Trapezgewinde (DIN 103 Teil 2, Reihe 1)
„ Flaches metrisches Trapezgewinde (DIN 380 Teil 2, Reihe 1)
„ Metrisches Sägengewinde (DIN 513 Teil 2, Reihe 1)
„ Zylindrisches Rundgewinde (DIN 405 Teil 1, Reihe 1)
„ Zylindrisches Whitworth-Gewinde (DIN 11)
„ Kegelförmiges Whitworth-Gewinde (DIN 2999)
„ Whitworth-Rohrgewinde (DIN 259)
„ Ungenormtes Gewinde
„ UNC US-Grobgewinde
„ UNF US-Feingewinde
„ UNEF US-Extrafeingewinde
„ NPT US-kegliges Rohrgewinde
„ NPTF US-kegliges Dryseal Rohrgewinde
„ NPSC US-zylindrisches Rohrgewinde mit Schmiermittel
„ NPFS US-zylindrisches Rohrgewinde ohne Schmiermittel
V Drehsinn:
„ Rechtsgewinde
„ Linksgewinde
D Bezugspunkt selektieren (siehe Softkeytabelle):
„ 1: Gewindeanfang am Startpunkt des Elements
„ 2: Gewindeanfang am Endpunkt des Elements
F Gewindesteigung oder Gangzahl pro Zoll (siehe Softkeytabelle)
„ Gewindesteigung
„ Gangzahl pro Zoll
E Variable Steigung, vergrößert/verkleinert die Steigung pro
Umdrehung um E (default: 0)
