Stirn- oder Rückseite: Zirkulares Loch- oder
Figurmuster

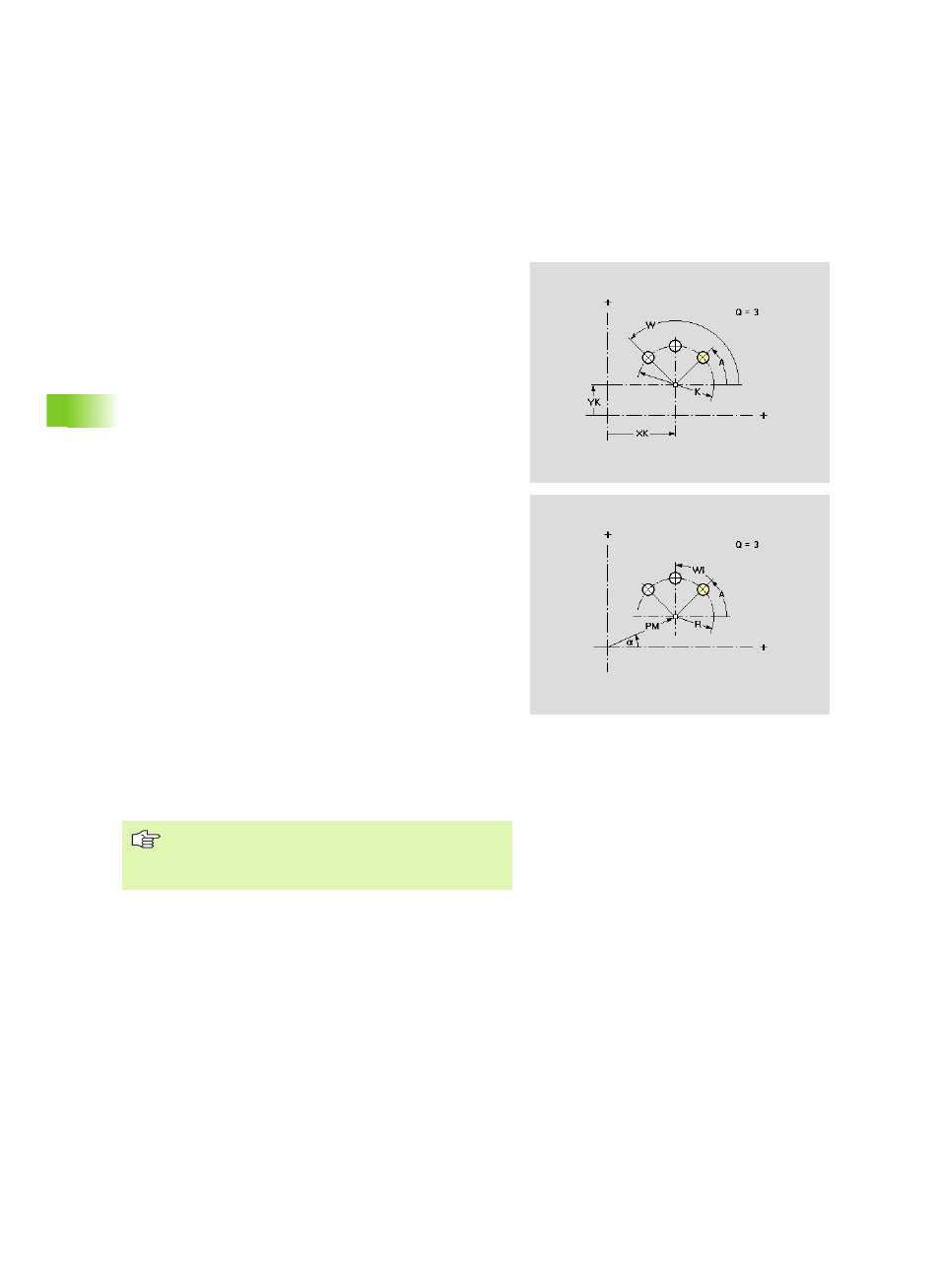

Die Funktion definiert ein zirkulares Loch- oder Figurmuster auf der
Stirn-/Rückseite.
Parameter
XK Mittelpunkt Muster in kartesischen Koordinaten
YK Mittelpunkt Muster in kartesischen Koordinaten
a Mittelpunkt Muster in Polarkoordinaten (Bezug Winkel:
positive XK-Achse)
PM Mittelpunkt Muster in Polarkoordinaten
Q Anzahl der Figuren
Orientierung:
„ im Uhrzeigersinn
„ gegen Uhrzeigersinn
R Radius des Musters
K Durchmesser des Musters
A Anfangswinkel, Position erste Figur (Bezug: XK-Achse)
A und W nicht programmiert: Vollkreisaufteilung, beginnend
bei 0°
W Endwinkel, Position letzte Figur (Bezug: XK-Achse)
W nicht programmiert: Vollkreisaufteilung, beginnend mit A
Wi Winkel zwischen zwei Figuren (Vorzeichen ist ohne
Bedeutung)
Lage der Figuren
„ Normallage: die Ausgangsfigur wird um den
Mustermittelpunkt gedreht (Rotation um den
Mustermittelpunkt)
„ Originallage: die Lage der Ausgangsfigur bleibt erhalten
(Translation)
Bohrungsbeschreibung/Figurbeschreibung
Bei Mustern mit zirkularen Nuten wird der
„Krümmungsmittelpunkt“ auf die Musterposition addiert
(siehe “Zirkulares Muster mit zirkularen Nuten” auf
Seite 169).
