Zirkularbewegung G12/G13
G12/G13 verfährt zirkular im Vorschub zum „Endpunkt". Die

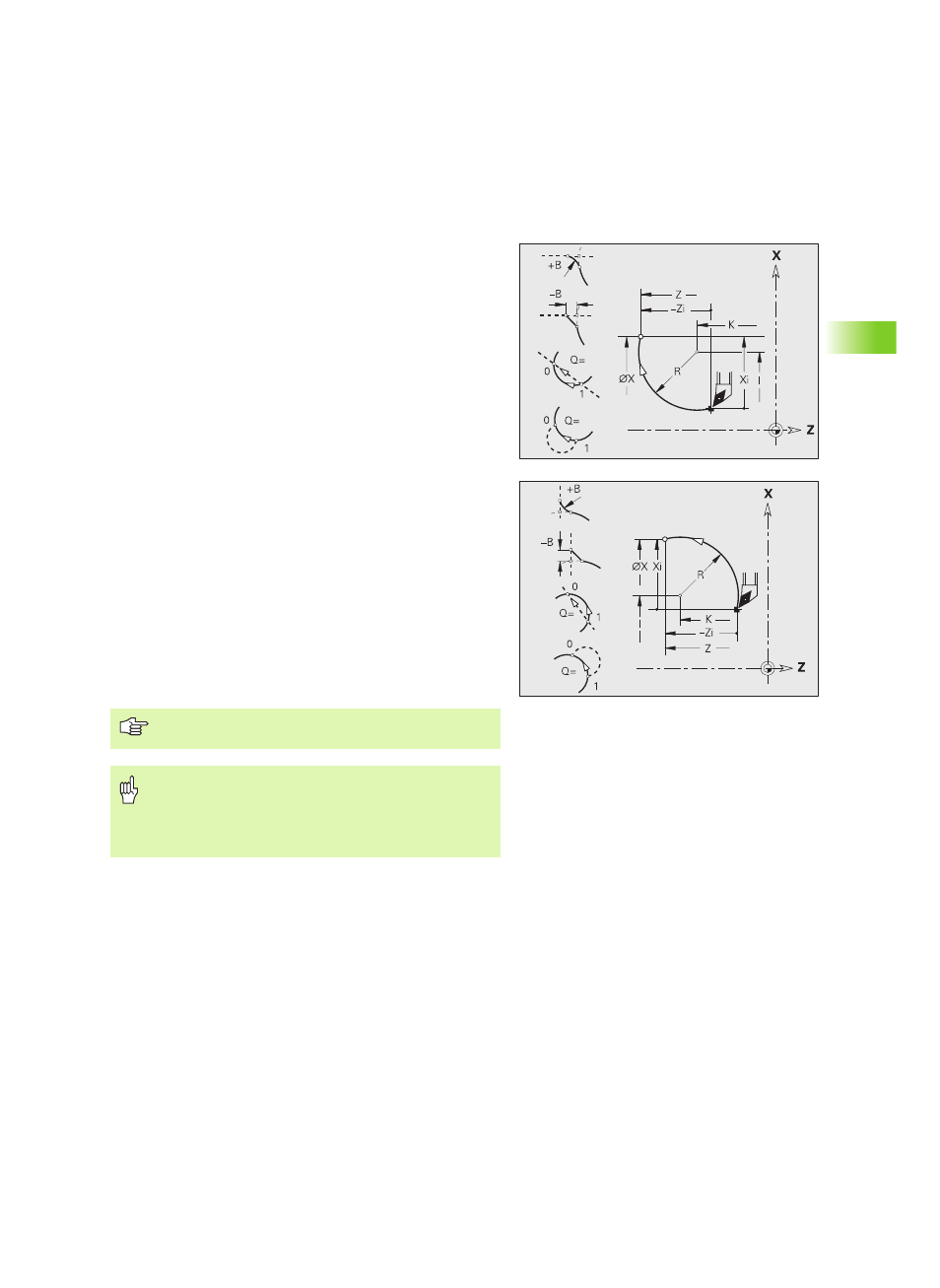

Mittelpunktvermaßung erfolgt absolut. Drehrichtung (siehe Hilfebild):
„ G12: im Uhrzeigersinn
„ G13: im Gegen-Uhrzeigersinn
Parameter
X Endpunkt (Durchmessermaß)
Z Endpunkt
R Radius (0 < R <= 200 000 mm)
I Mittelpunkt absolut (Radiusmaß)
K Mittelpunkt absolut
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
B Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
E Sondervorschubfaktor für Fase/Verrundung (default: 1)
Sondervorschub = aktiver Vorschub * E (0 < E <= 1)
Programmierung X, Z: absolut, inkremental,
selbsthaltend oder „?“
Achtung Kollisionsgefahr!
Werden die Adressparameter mit „V-Variablen“
berechnet, findet nur eine eingeschränkte Überprüfung
statt. Stellen Sie sicher, dass die Variablenwerte einen
Kreisbogen ergeben.
