HEIDENHAIN CNC Pilot 4290 V7.1 - Handbuch (Seite 408)

408
6.5 F
e
rt
igt
e
ilk
ont
ur

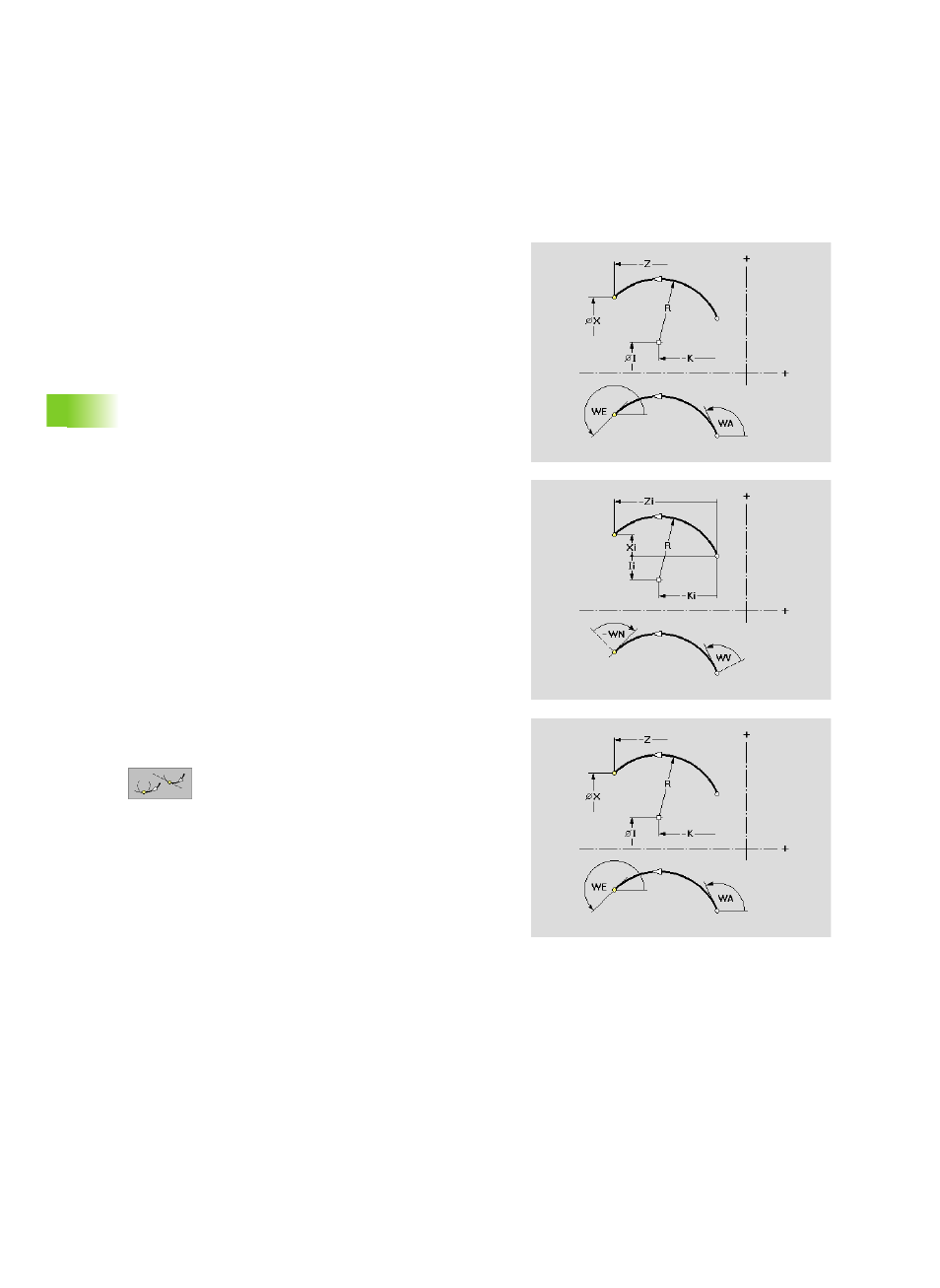

Zirkularelement
Die Funktion definiert ein Zirkularelement.
Parameter
Endpunkt des Bogens
X Endpunkt in kartesischen Koordinaten
Z Endpunkt in kartesischen Koordinaten
Xi Abstand Anfangs- bis Endpunkt
Zi Abstand Anfangs- bis Endpunkt
a Endpunkt in Polarkoordinaten (Bezug: positive Z-Achse)
P Endpunkt in Polarkoordinaten
ai Endpunkt polar, inkremental (Bezug Winkel ai: siehe Bild)
Pi Endpunkt polar, inkremental (linearer Abstand Anfangs- bis
Endpunkt)
Mittelpunkt des Bogens
I Mittelpunkt
K Mittelpunkt
Ii Abstand Anfangs- bis Mittelpunkt
Ki Abstand Anfangs- bis Mittelpunkt
b Mittelpunkt in Polarkoordinaten (Bezug: positive Z-Achse)
PM Mittelpunkt in Polarkoordinaten
bi Mittelpunkt polar, inkremental (Winkel zwischen gedachter
Linie im Anfangspunkt, parallel zur Z-Achse und Linie
Anfangspunkt – Mittelpunkt)
PMi Mittelpunkt polar, inkremental (PMi: linearer Abstand
Anfangs- bis Mittelpunkt)
Weitere Parameter
R Radius des Bogens
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
WA Winkel zwischen positiver Z-Achse und Tangente im
Startpunkt des Bogens
WE Winkel zwischen positiver Z-Achse und Tangente im
Endpunkt des Bogens
WV Winkel gegen den Uhrzeigersinn zwischen
Vorgängerelement und Tangente im Startpunkt des Bogens.
Bogen als Vorgängerelement: Winkel zur Tangente
WN Winkel gegen den Uhrzeigersinn zwischen Tangente im
Endpunkt des Bogens und Nachfolgerelement. Bogen als
Nachfolgerelement: Winkel zur Tangente
