424
6.8 C-A
c
hsk
ont
ur
en
Vermaßung bei C-Achskonturen
Stellen Sie per Softkey ein, wie das Konturelement, die Figur oder das
Muster vermaßt wird (siehe “Hinweise zur Konturdefinition” auf
Seite 406).
Bei Mantelflächenkonturen geben Sie entweder den Winkel, oder
das „Streckenmaß“ an. Das Streckenmaß bezieht sich auf die
Mantelabwicklung am „Bezugsdurchmesser".

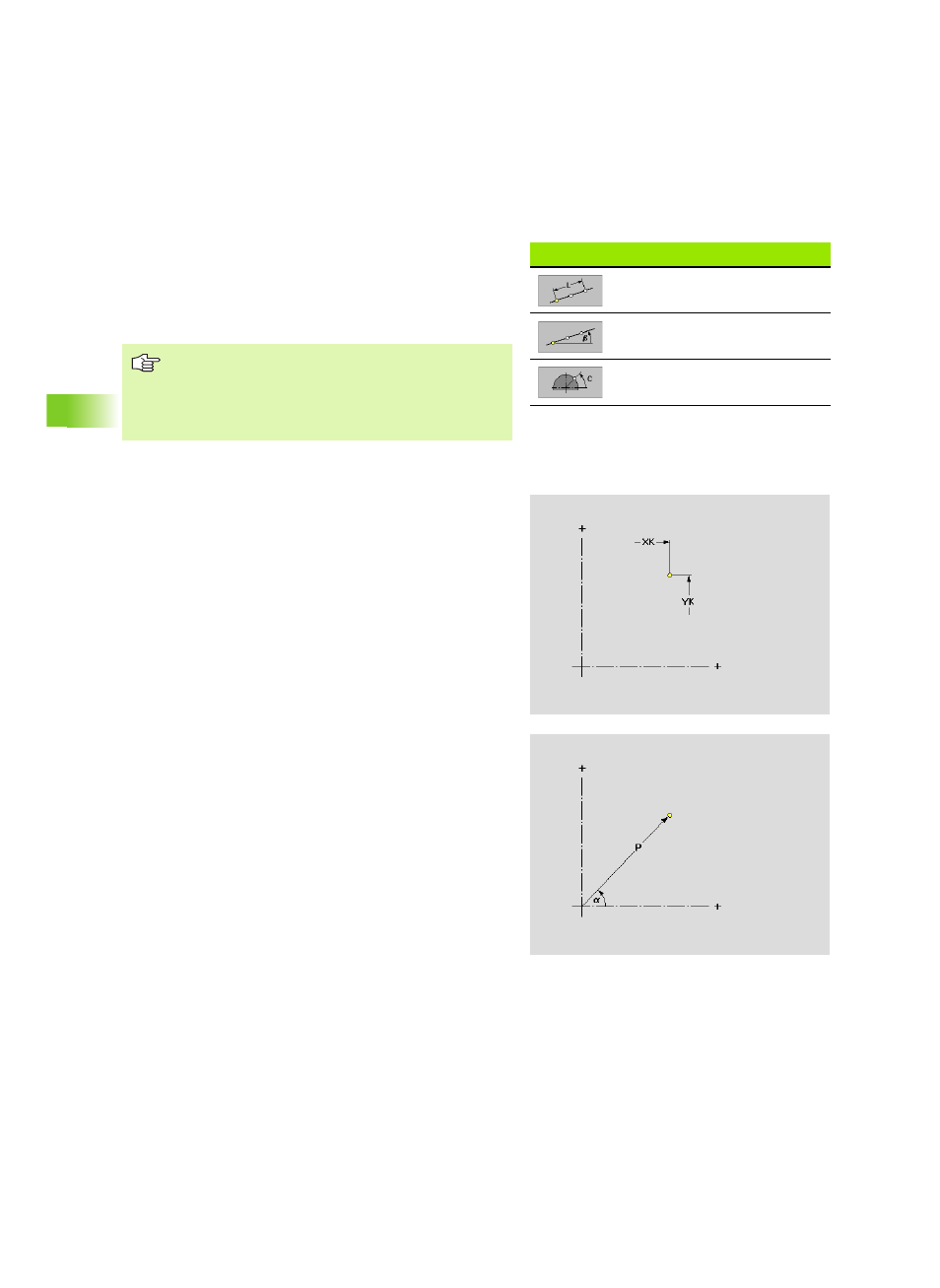

Stirn- oder Rückseite: Startpunkt
Die Funktion legt den Startpunkt einer „freien Kontur“ auf der Stirn-/
Rückseite fest.
Softkeys „Art der Vermaßung“
Lineares Muster: Länge angeben
Lineares Muster: Winkel angeben
Mantelfläche: Winkel statt
Streckenmaß
Polare Vermaßung bei Mantelflächenkonturen (Parameter
„P“):
„ „P“ bezieht sich auf die abgewickelte Mantelfläche.
„ Wählen Sie die Lösung aus, wenn sich zwei
Lösungsmöglichkeiten ergeben.
Parameter
XK Anfangspunkt der Kontur in kartesischen Koordinaten
YK Anfangspunkt der Kontur in kartesischen Koordinaten
a Anfangspunkt der Kontur in Polarkoordinaten (Bezug Winkel:
positive XK-Achse)
P Anfangspunkt der Kontur in Polarkoordinaten
