248
4.23 Bohrzyklen

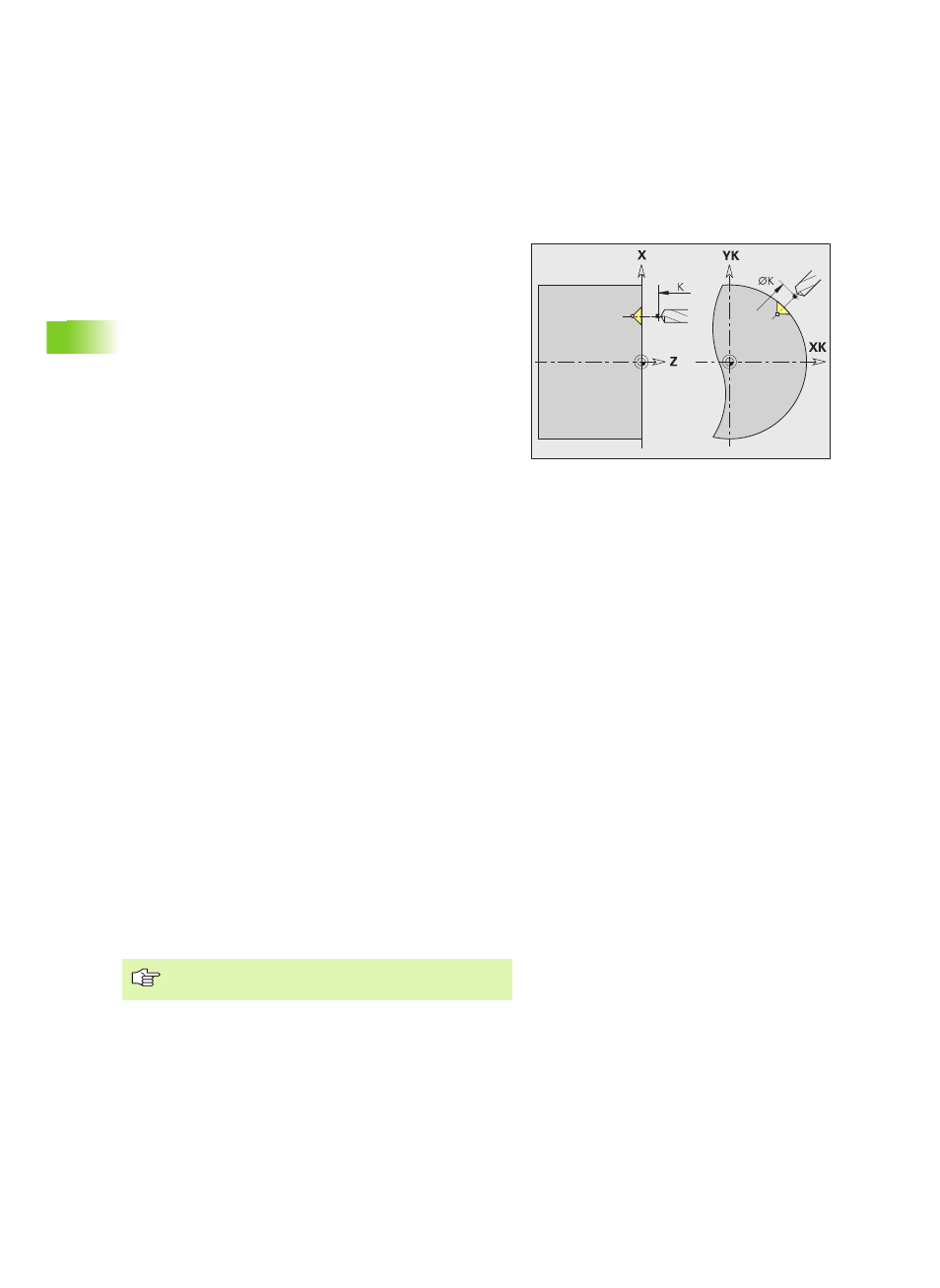

Aufbohren, Senken G72
G72 wird eingesetzt für Bohrungen mit Konturbeschreibung
(Einzelbohrung oder Lochmuster). Verwenden Sie G72 für folgende
axiale/radiale Bohr-Funktionen mit feststehenden oder angetriebenen
Werkzeugen:
„ Aufbohren
„ Senken
„ Reiben
„ NC-Anbohren
„ Zentrieren
Parameter
NS Satznummer Kontur. Referenz auf die Kontur der Bohrung
(G49-, G300- oder G310-Geo)
E Verweilzeit zum Freischneiden am Bohrungsende (in
Sekunden) – (default: 0)
D Rückzug-Geschwindigkeit (default: 0)
„ D=0: Eilgang
„ D=1: Vorschub
K Rückzugsebene (radiale Bohrungen, Bohrungen YZ-Ebene:
Durchmessermaß) – (default: zur Startposition bzw. auf
Sicherheitsabstand)
H1 Ab Software-Version 625 952-04:
Spindelbremse (H1 wird ausgewertet, wenn in Maschinen-
Parameter 1019, .. die Bremse eingetragen ist) – default: 0
„ 0: Spindelbremse aktivieren
„ 1: Spindelbremse nicht aktivieren
Zyklusablauf
1 Fährt abhängig von „K“ im Eilgang den „Startpunkt“ an:
„ K nicht programmiert: fährt bis auf Sicherheitsabstand an
„ K programmiert: fährt auf die Position „K“ und fährt dann auf
Sicherheitsabstand an
2 Bohrt mit Vorschubreduzierung (50 %) an.
3 Fährt im Vorschub bis Bohrungs-Ende.
4 Rückzug, abhängig von „D“ im Eilgang/Vorschub.
5 Rückzugsposition ist abhängig von „K“:
„ K nicht programmiert: Rückzug auf den „Startpunkt“
„ K programmiert: Rückzug auf die Position „K“
Lochmuster: „NS" zeigt auf die Kontur der Bohrung, nicht
auf die Musterdefinition.
