Status Postprozessmessen
Beim Postprozessmessen werden die Werkstücke außerhalb der
Drehmaschine gemessen und die „Ergebnisse“ zum CNC PILOT
übertragen. Die Dialogbox „PPM Info“ gibt Auskunft über den Status
der Messwerte, zeigt die übermittelten „Ergebnisse“ an und
ermöglicht eine Initialisierung der Kommunikation mit der
Messeinrichtung.
Bedienung des „Postprozessmessens“:
U „Anz(eige) > PPM Status“ wählen
U Die Dialogbox „PPM Info“ zeigt den Status der Messwerte und die
zuletzt übermittelten „Ergebnisse“ an.
U Bei Betätigung der Schaltfläche „Init“ wird die Verbindung zur
Postprozess-Messeinrichtung initialisiert und die Messergebnisse
werden gelöscht.

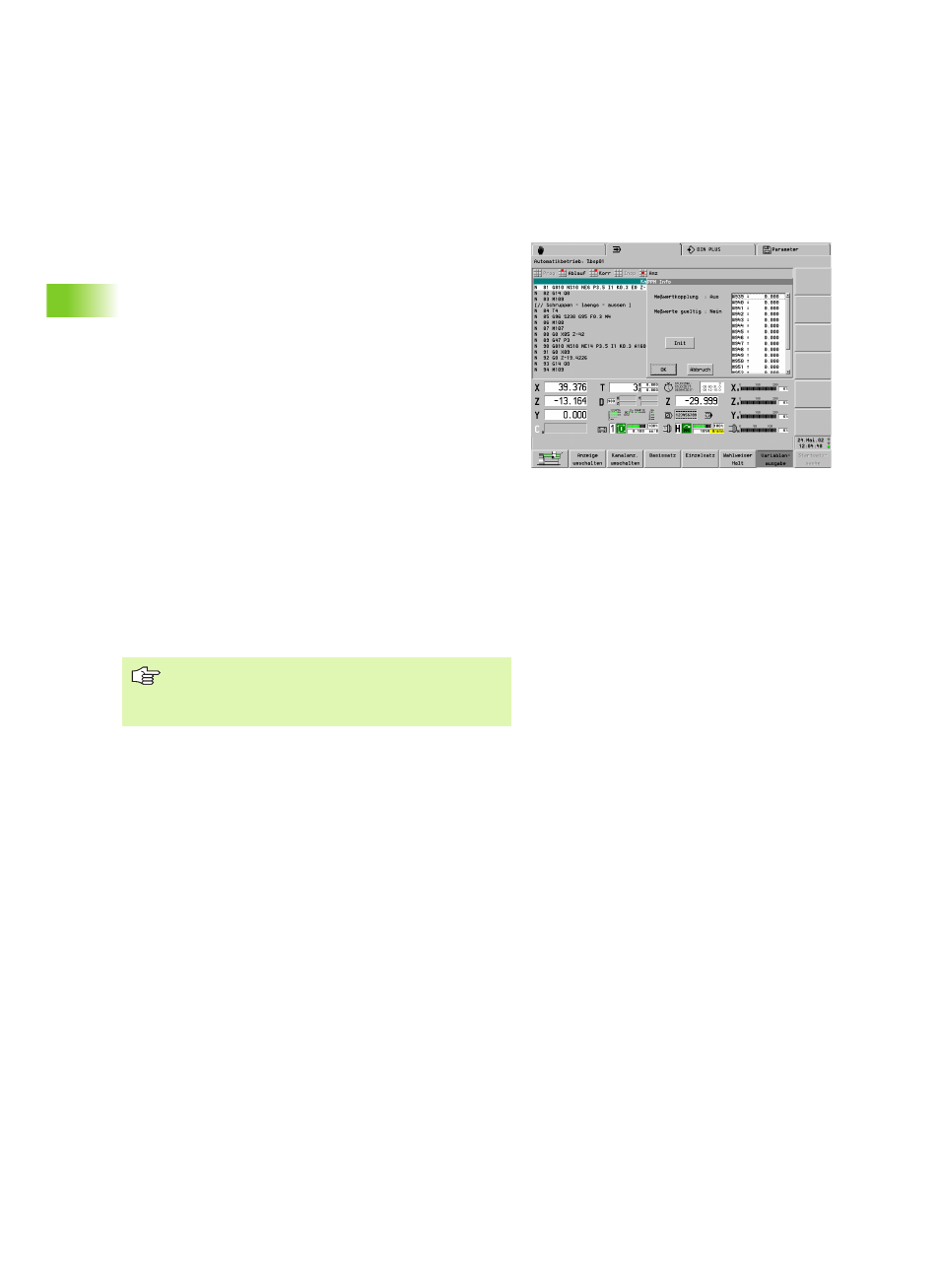

Dialogbox „PPM Info“:
„ Messwertkopplung (entspricht Steuerungs-Parameter 10)
„ Aus: Messergebnisse werden sofort übernommen und
überschreiben vorherige Messwerte.
„ Ein: Messergebnisse werden erst übernommen, wenn die
vorherigen Messwerte verarbeitet sind.
„ Messwerte gültig: Status der Messwerte (nach Übernahme der
Messwerte mit G915 ist der Status „nicht gültig“)
„ #939: Globalergebnis des letzten Messvorgangs
„ #940..956: die zuletzt von der Messeinrichtung gesendeten
Messergebnisse
Die Funktion Postprozess-Messen speichert empfangene
„Ergebnisse“ in einem Zwischenspeicher. Die Dialogbox
„PPM Info“ stellt in #939..956 die Werte des
Zwischenspeichers dar, nicht die Variablen.
