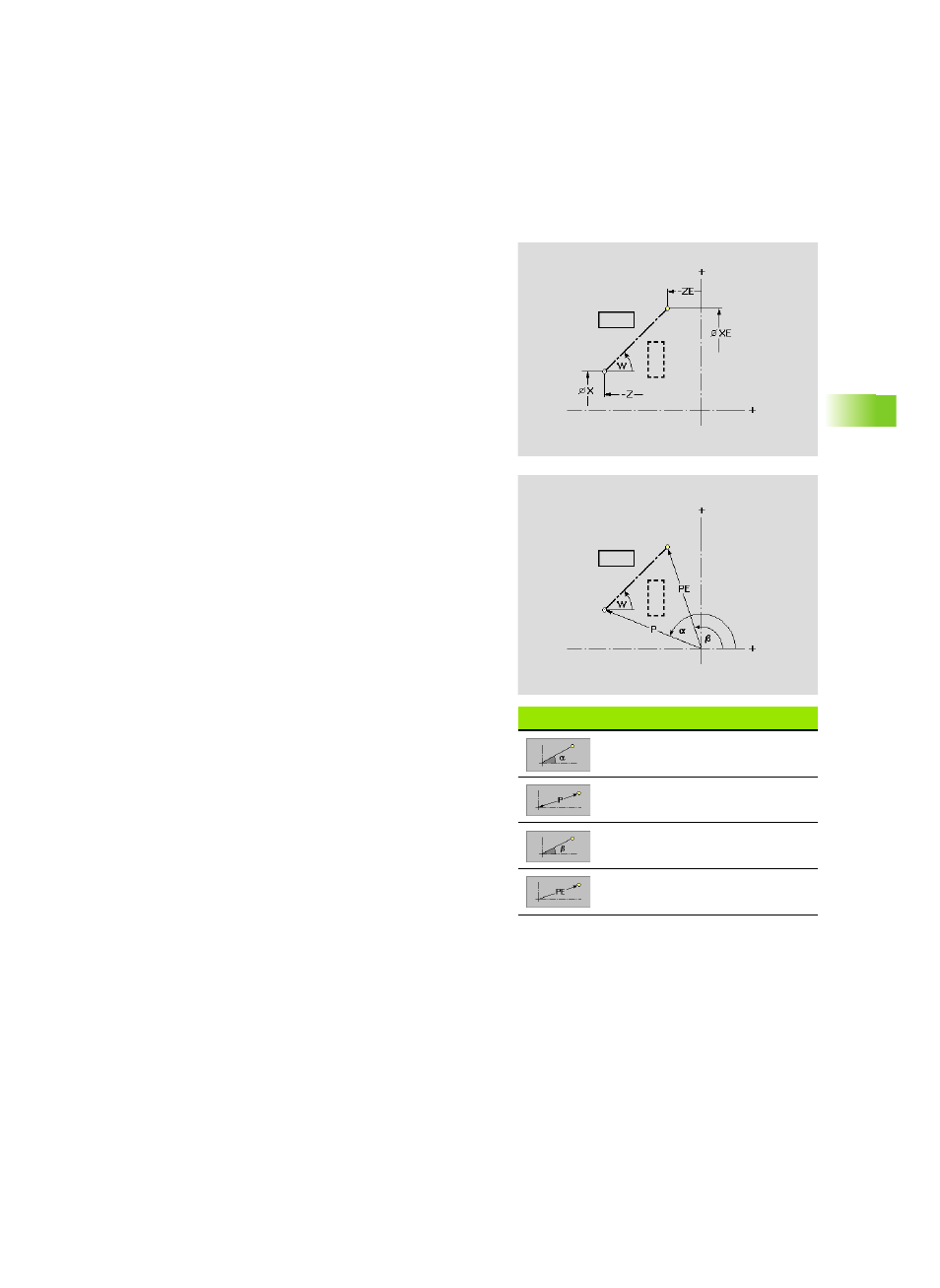

Transformationen – Spiegeln
Diese Funktion spiegelt die Kontur. Sie definieren die Lage der
Spiegelachse durch den Start- und Endpunkt bzw. durch den
Startpunkt und den Winkel.
Transformationen – Invertieren
Diese Funktion invertiert die Definitionsrichtung der Kontur.
Softkeys für polare Vermaßung
Vermaßung des Drehpunkts:
Winkel a
Vermaßung des Drehpunkts: Radius
Vermaßung des Endpunkts: Winkel b
Vermaßung des Endpunkts: Radius
Parameter
X
Startpunkt in kartesischen Koordinaten
Z
Startpunkt in kartesischen Koordinaten
XE
Endpunkt in kartesischen Koordinaten
ZE
Endpunkt in kartesischen Koordinaten
W
Drehwinkel
a
Startpunkt in polaren Koordinaten
P
Startpunkt in polaren Koordinaten
b
Endpunkt in polaren Koordinaten
PE
Endpunkt in polaren Koordinaten
Original (nur bei C-Achskonturen):
Kopieren: Originalkontur bleibt erhalten
Löschen: Originalkontur wird gelöscht
