Beispiel G24-Geo
Freistichkontur G25–Geo
G25 generiert die im Folgenden aufgeführten Freistichkonturen an
achsparallelen Konturinnenecken. Programmieren Sie G25 nach dem
ersten achsparallelen Element. Die Freistichart legen Sie im
Parameter „H“ fest.

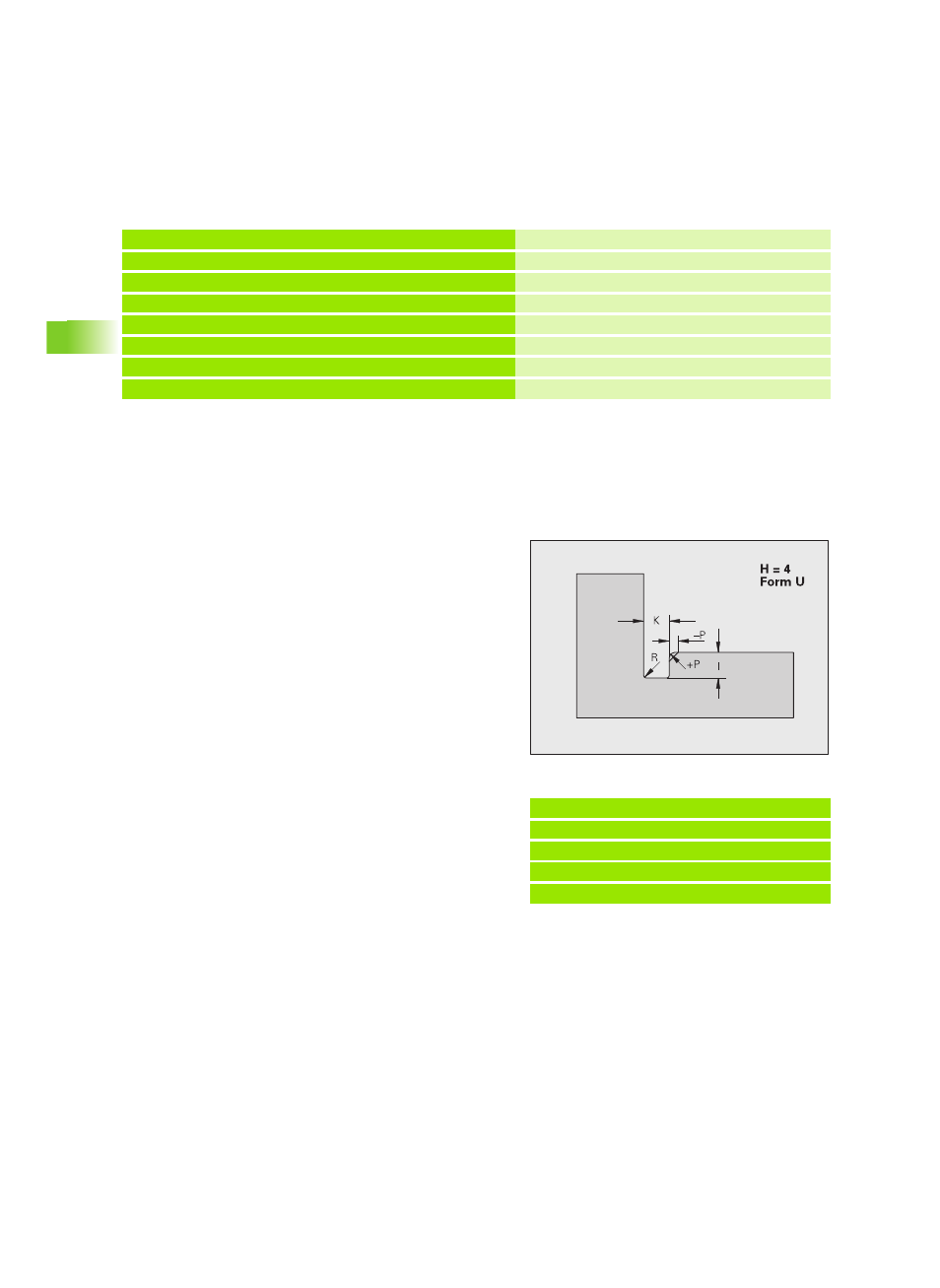

Freistich Form U (H=4)
. . .
FERTIGTEIL
N1 G0 X40 Z0
N2 G1 X40 B-1.5 Anfangspunkt Gewinde
N3 G24 F2 I1.5 K6 Z-30 Gewinde mit Freistich
N4 G1 X50 anschließendes Planelement
N5 G1 Z-40
. . .
Beispiel: Aufruf G25-Geo Form U
. . .
N.. G1 Z-15 [Längselement]
N.. G25 H4 I2 K4 R0.4 P-0.5 [Form U]
N.. G1 X20 [Planelement]
. . .
Parameter
H Freistich Form U: H=4
I Freistichtiefe (Radiusmaß)
K Freistichbreite
R Innenradius in beiden Ecken des Einstichs (default: 0)
P Außenradius/Fase (default: 0)
„ P>0: Radius der Rundung
„ P<0: Breite der Fase
