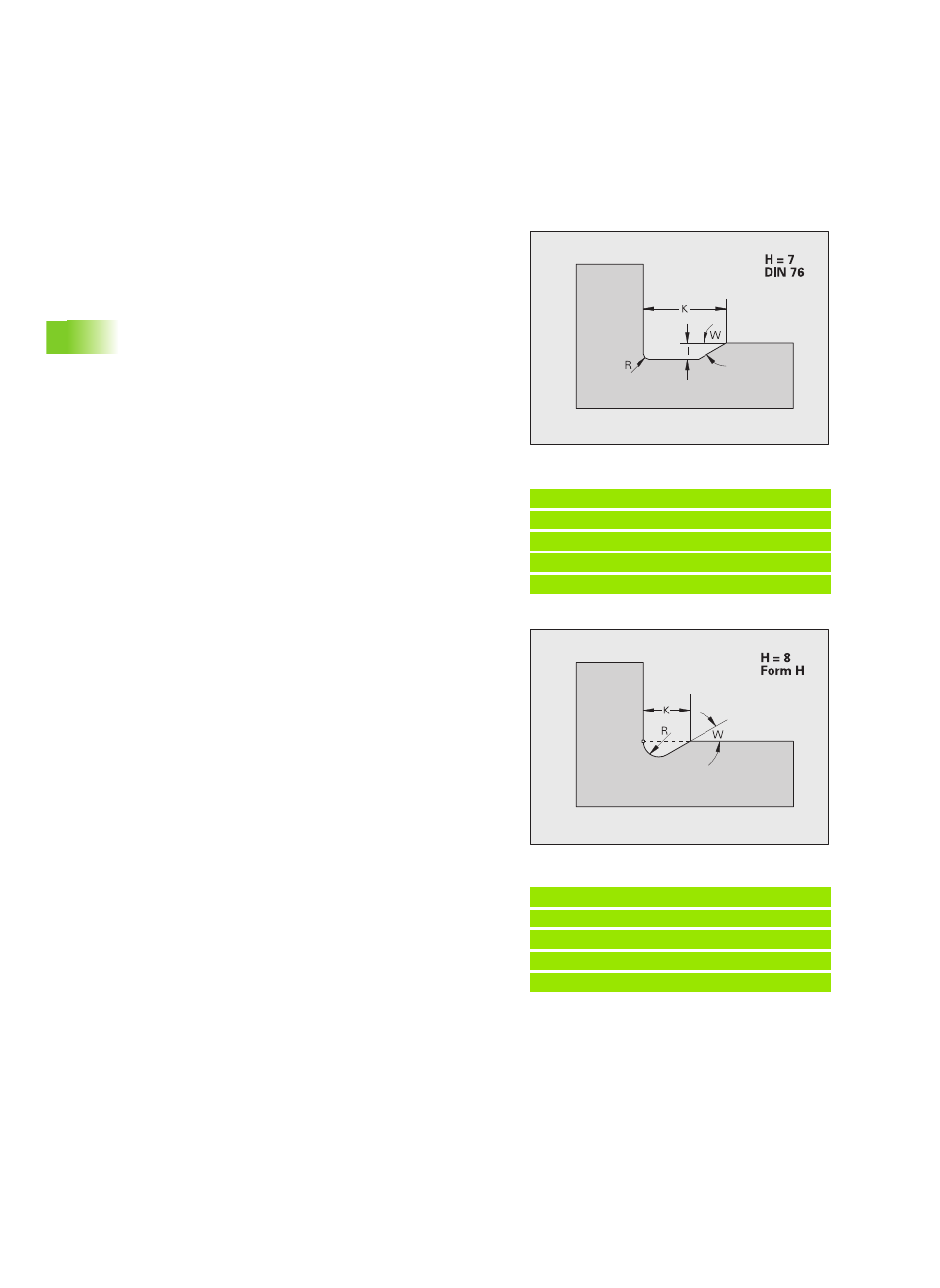

Freistich DIN 76 (H=7)
Freistich Form H (H=8)
Geben Sie W nicht ein, wird der Winkel anhand von K und R
berechnet. Der Endpunkt des Freistichs liegt dann auf „Eckpunkt
Kontur".
Beispiel: Aufruf G25-Geo DIN 76
. . .
N.. G1 Z-15
[Längselement]
N.. G25 H7 I1.5 K7
[DIN 76]
N.. G1 X20
[Planelement]
. . .
Parameter
H
Freistich Form DIN 76: H=7
I
Freistichtiefe (Radiusmaß)
K
Freistichbreite
R
Freistichradius in beiden Ecken des Freistichs (default:
R=0,6*I)
W
Freistichwinkel (default: 30°)
Beispiel: Aufruf G25-Geo Form H
. . .
N.. G1 Z-15
[Längselement]
N.. G25 H8 K4 R1 W30
[Form H]
N.. G1 X20
[Planelement]
. . .
Parameter
H
Freistich Form H: H=8
K
Freistichbreite
R
Freistichradius – keine Eingabe: das Zirkularelement wird nicht
gefertigt
W
Eintauchwinkel – keine Eingabe: W wird berechnet
