Konfigurierung des DXF-Imports
Im Konfigurierungs-Parameter Startpunkt automatisch stellen Sie
das Verhalten von TURN PLUS bei der Eingabe der Fertigteilkontur
ein.

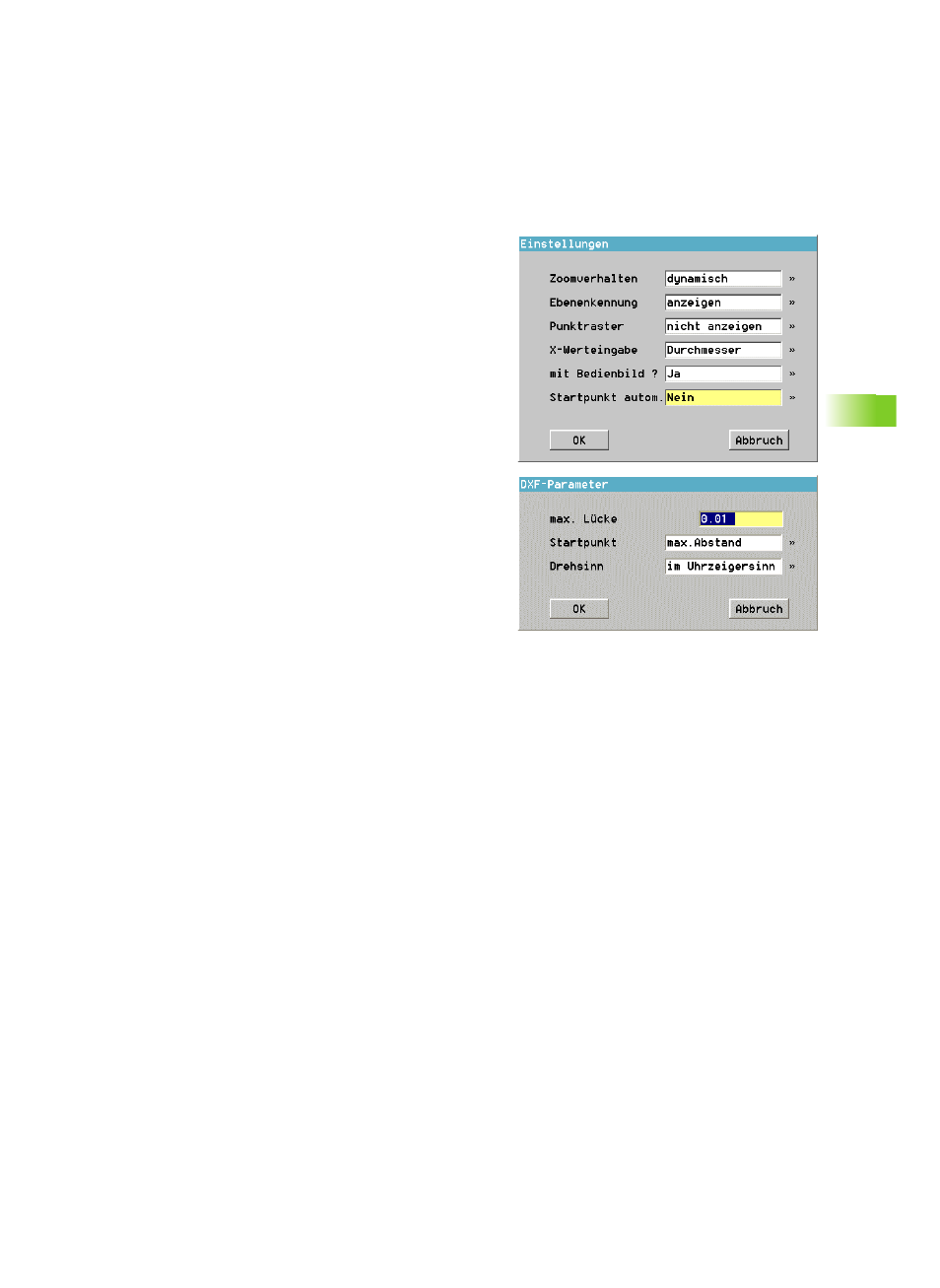

U „Konfiguration > Ändern > Einstellungen“ im Hauptmenü wählen.
TURN PLUS öffnet die Dialogbox „Einstellungen“.
U Stellen Sie „Startpunkt automatisch“ ein:
„ Ja: TURN PLUS verzweigt beim Aufruf der Fertigteilkontur-
Eingabe sofort zur Eingabe des Kontur-Startpunkts. Der Softkey
DXF-Import steht nicht zur Verfügung.
„ Nein: Nach dem Aufruf der Fertigteilkontur-Eingabe, haben Sie
die Wahl, ob eine Fertigteilkontur/DXF-Kontur eingelesen werden
soll oder ob die Kontur manuell eingegeben wird.
Von dieser Einstellung ist nur die Eingabe der Fertigteilkontur
betroffen. Bei allen anderen Konturen wählen Sie die Form der
Kontureingabe per Menü bzw. per Softkey.
Die „Aufbereitung“ der Kontur während des DXF-Imports
beeinflussen Sie mit den DXF-Parametern:
U „Konfiguration > Ändern > DXF-Parameter“ im Hauptmenü wählen.
TURN PLUS öffnet die Dialogbox „DXF-Parameter“.
U Nehmen Sie die Einstellungen vor.
