HEIDENHAIN CNC PILOT 4290 469
6.1
1
K
ont
ur
en manipulier
e

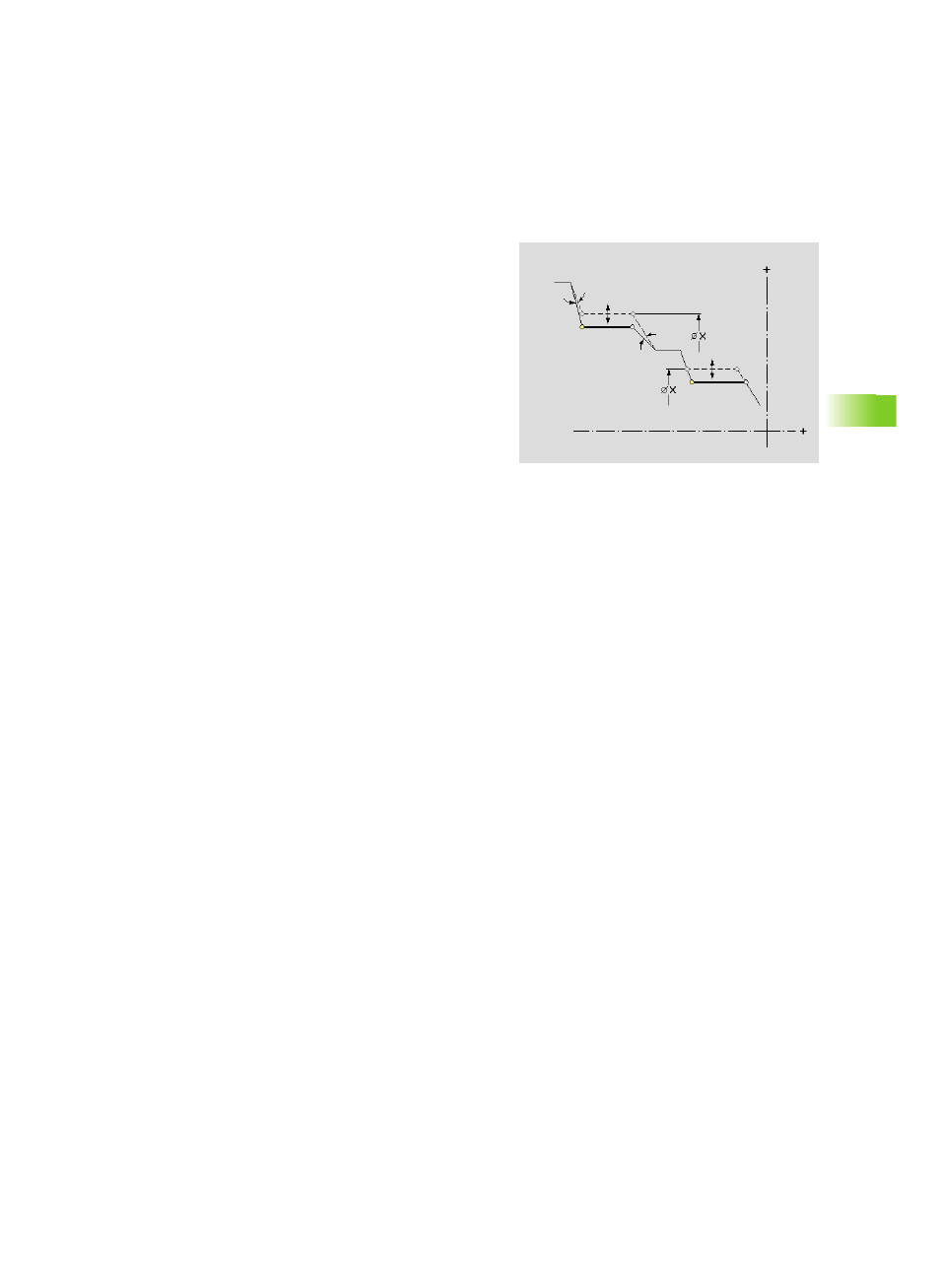

n Trimmen – Durchmesser eines Linearelements
Mit dieser Funktion ändern Sie den Durchmesser eines horizontalen
Linearelements. TURN PLUS berechnet das manipulierte Element neu
und passt die Lage des vorherigen/folgenden Elements an.
Durchmesser eines Linearelements ändern:
U „Manipulieren > Trimmen > Durchmesser“ im Fertigteilmenü
wählen
U Das zu ändernde Element selektieren. TURN PLUS öffnet die
Dialogbox „Durchmesser ändern“
U Neuen Durchmesser eingeben und Anpassungen zum Vorgänger-/
Nachfolgerelement einstellen. TURN PLUS integriert die Änderung
und stellt die manipulierte Kontur dar. Sie können die Änderung
übernehmen (Softkey „Bestätigung“) oder verwerfen („ESC-
Taste“).
Transformationen – Grundlagen
Die Transformations-Funktionen werden für Drehkonturen, für
Konturen der Stirn-/Rückseite und Mantelfläche eingesetzt.
„ Drehkontur: Die Kontur in der „Originallage“ wird gelöscht und die
komplette Drehkontur „transformiert“.
„ Konturen der Stirn-/Rückseite, Mantelfläche: Sie wählen, ob die
Kontur in der „Originallage“ gelöscht, oder kopiert und
„transformiert“ wird.
Parameter
D neuer Durchmesser
Vorgänger:
„ Mit Winkeländerung zum Vorgängerelement
„ Ohne Winkeländerung zum Vorgängerelement
Nachfolger:
„ Mit Winkeländerung zum Nachfolgerelement
„ Ohne Winkeländerung zum Nachfolgerelement
