Beispiel: G1-Geo
Kreisbogen Drehkontur G2-/G3-Geo

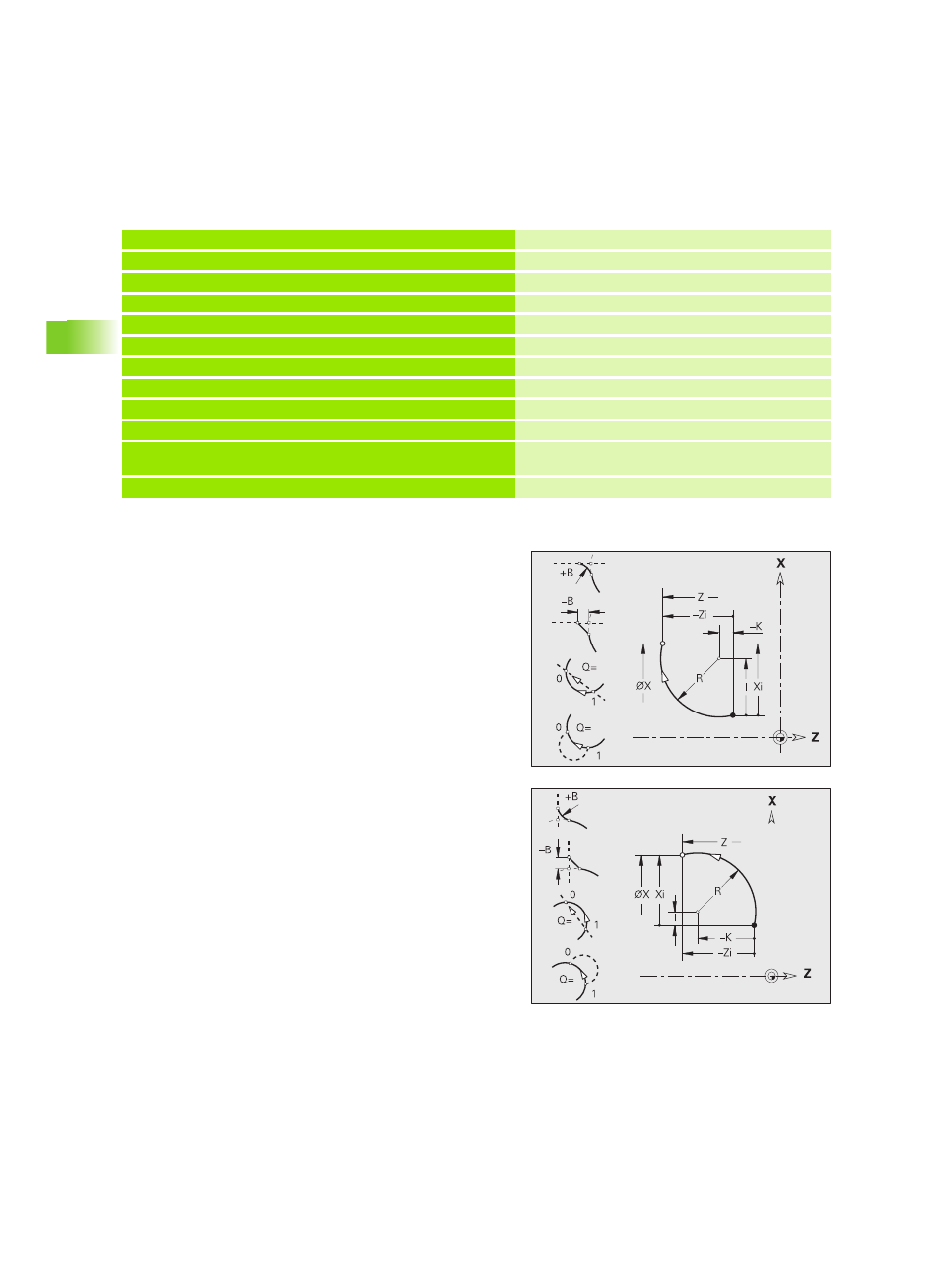

G2/G3 definiert einen Kreisbogen in einer Drehkontur mit
inkrementaler Mittelpunktvermaßung. Drehrichtung (siehe Hilfebild):
„ G2: im Uhrzeigersinn
„ G3: im Gegen-Uhrzeigersinn
. . .
FERTIGTEIL
N2 G0 X0 Z0 Startpunkt
N3 G1 X50 B-2 senkrechte Strecke mit Fase
N4 G1 Z-20 B2 waagerechte Strecke mit Radius
N5 G1 X70 Z-30 Schräge mit absoluten Zielkoordinaten
N6 G1 ZI-5 waagerechte Strecke inkremental
N7 G1 XI10 A30 inkremental und Winkel
N8 G1 X92 ZI-5 inkremental und absolut gemischt
N9 G1 X? Z-80 X-Koordinate berechnen
N10 G1 X100 Z-100 A10 Endpunkt und Winkel bei nicht bekanntem
Startpunkt
. . .
Parameter
X Endpunkt Konturelement (Durchmessermaß)
Z Endpunkt Konturelement
I Mittelpunkt (Abstand Startpunkt – Mittelpunkt als Radiusmaß)
K Mittelpunkt (Abstand Startpunkt – Mittelpunkt)
R Radius
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
