446

6.8 C-A

c

hsk

ont

ur

en

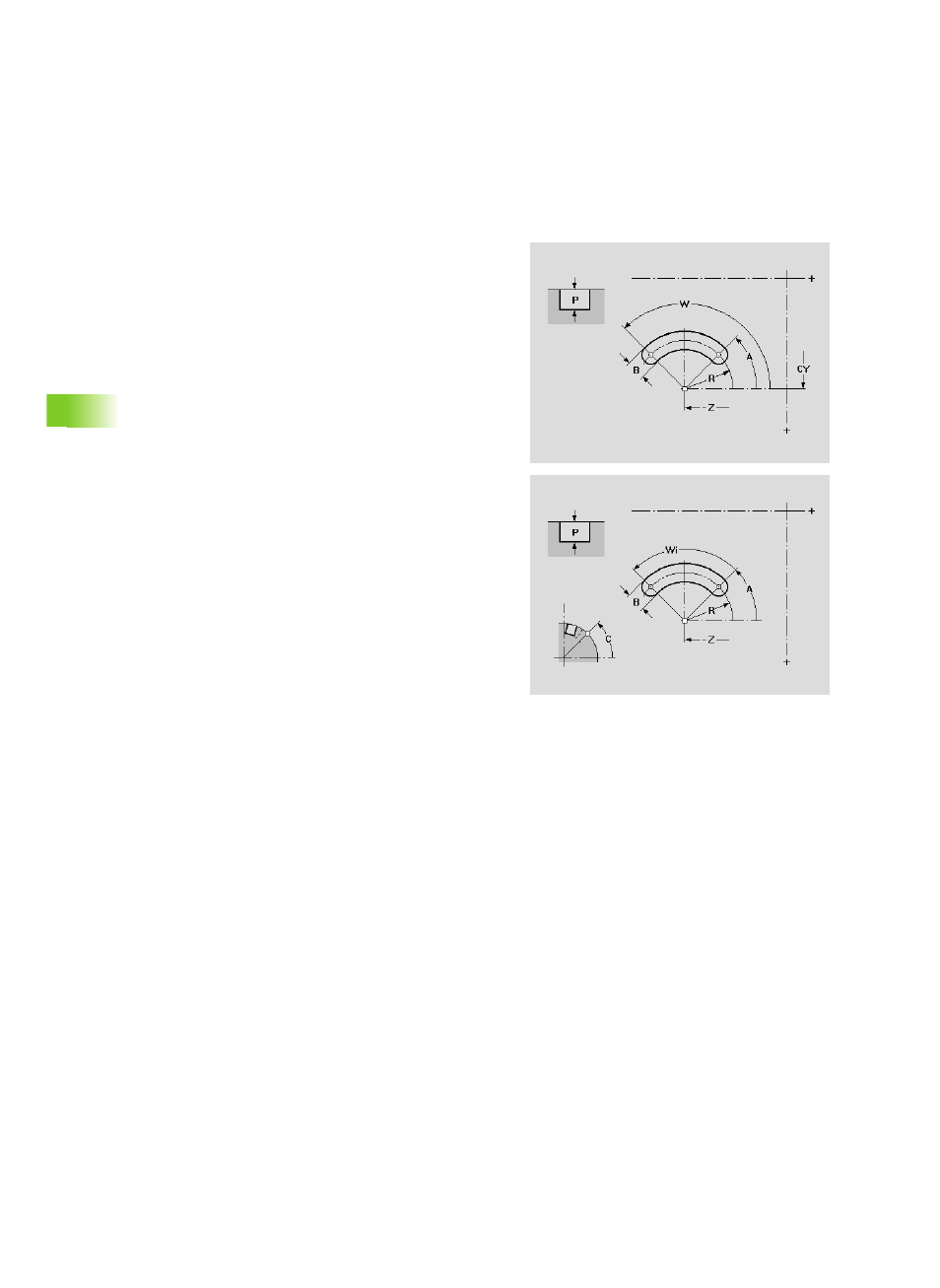

Mantelfläche: Zirkulare Nut

Die Funktion definiert eine zirkulare Nut auf der Mantelfläche.

Parameter

Z

Mittelpunkt der Figur

CY

Mittelpunkt der Figur – Winkel als „Streckenmaß"

C

Mittelpunkt der Figur – Winkel

A

Startwinkel (Anfangspunkt) der Nut (Bezug: Z-Achse)

W

Endwinkel (Endpunkt) der Nut (Bezug: Z-Achse)

B

Nutbreite

P

Tiefe der Figur
