HEIDENHAIN CNC PILOT 4290 439
6.8 C-A
c
hsk
ont
ur
en

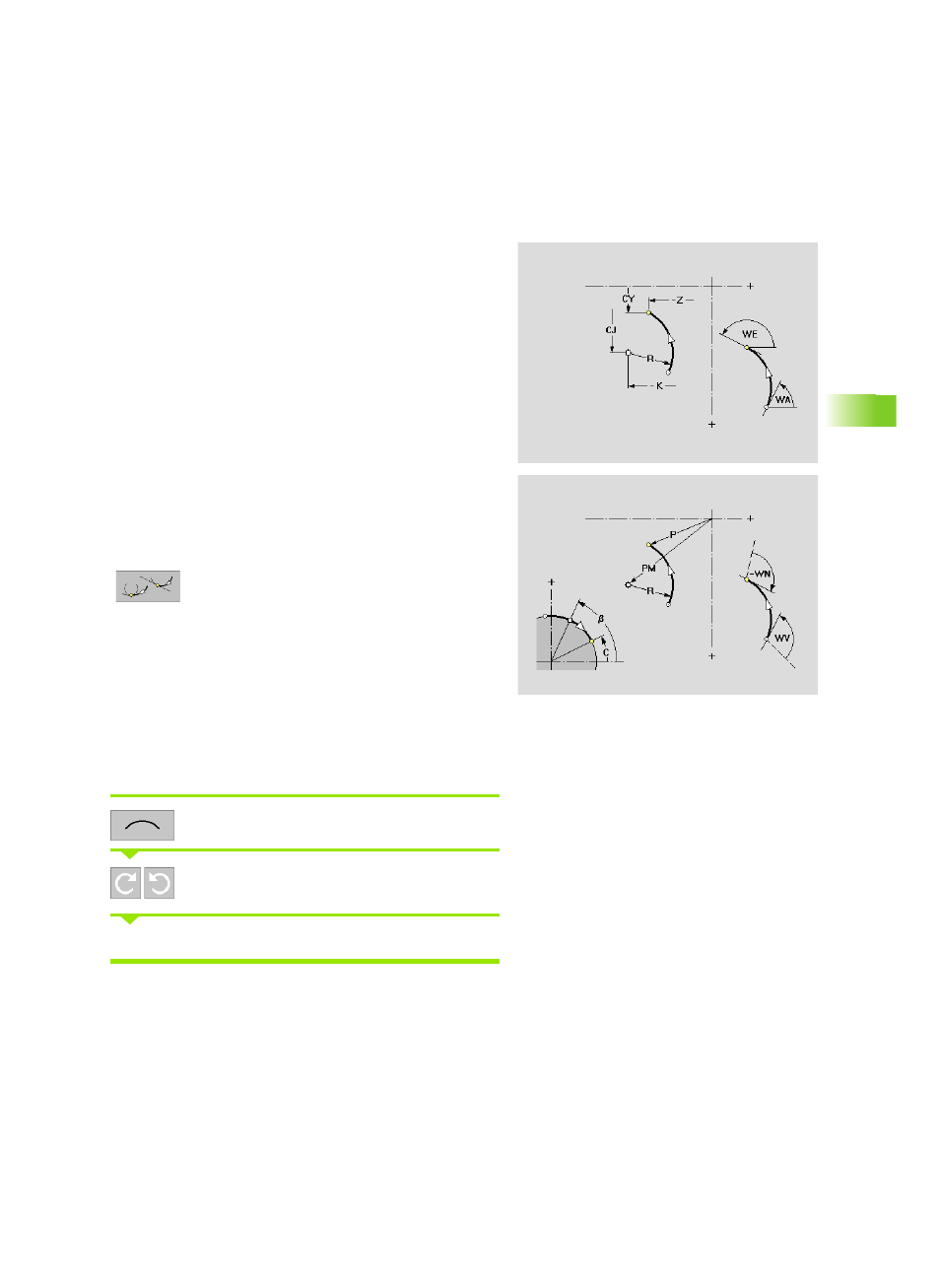

Mantelfläche: Zirkularelement
Die Funktionen definiert ein Zirkularelement in einer
Mantelflächenkontur.
Bogenmenü aufrufen
Drehsinn des Bogens wählen
Bogen vermaßen und Übergang zum nächsten Element festlegen.
Parameter
Endpunkt des Bogens
Z Endpunkt
P Endpunkt – polar
CY Endpunkt – Winkel als „Streckenmaß"
C Endpunkt der Strecke – Winkel
Mittelpunkt des Bogens
K Mittelpunkt
CJ Mittelpunkt (Winkel als „Streckenmaß")
b Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive
XK-Achse)
PM Mittelpunkt – polar
Weitere Parameter
R Radius des Bogens
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
WA Winkel zwischen positiver Z-Achse und Tangente im
Startpunkt des Bogens
WE Winkel zwischen positiver Z-Achse und Tangente im
Endpunkt des Bogens
WV Winkel gegen den Uhrzeigersinn zwischen
Vorgängerelement und Tangente im Startpunkt des Bogens.
Bogen als Vorgängerelement: Winkel zur Tangente
WN Winkel gegen den Uhrzeigersinn zwischen Tangente im
Endpunkt des Bogens und Nachfolgerelement. Bogen als
Nachfolgerelement: Winkel zur Tangente
