HEIDENHAIN CNC PILOT 4290 445
6.8 C-A
c
hsk
ont
ur
en

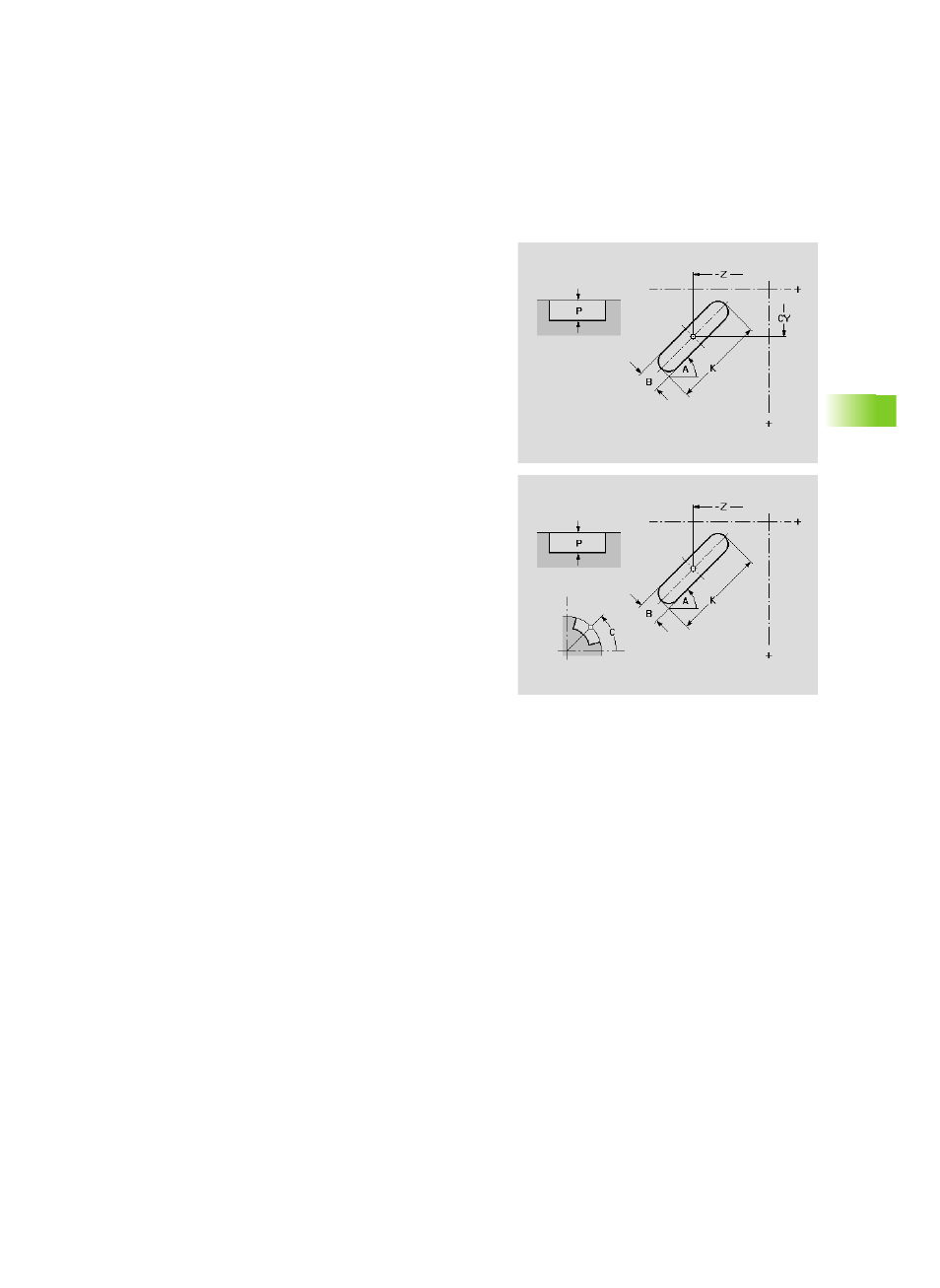

Mantelfläche: Lineare Nut
Die Funktion definiert eine lineare Nut auf der Mantelfläche.
Parameter
Z Mittelpunkt der Figur
CY Mittelpunkt der Figur – Winkel als „Streckenmaß"
C Mittelpunkt der Figur – Winkel
A Winkel Längsachse der Nut (Bezug: Z-Achse)
K Nutlänge
B Nutbreite
P Tiefe der Figur
