HEIDENHAIN CNC PILOT 4290 263
4.27 F
räszyklen

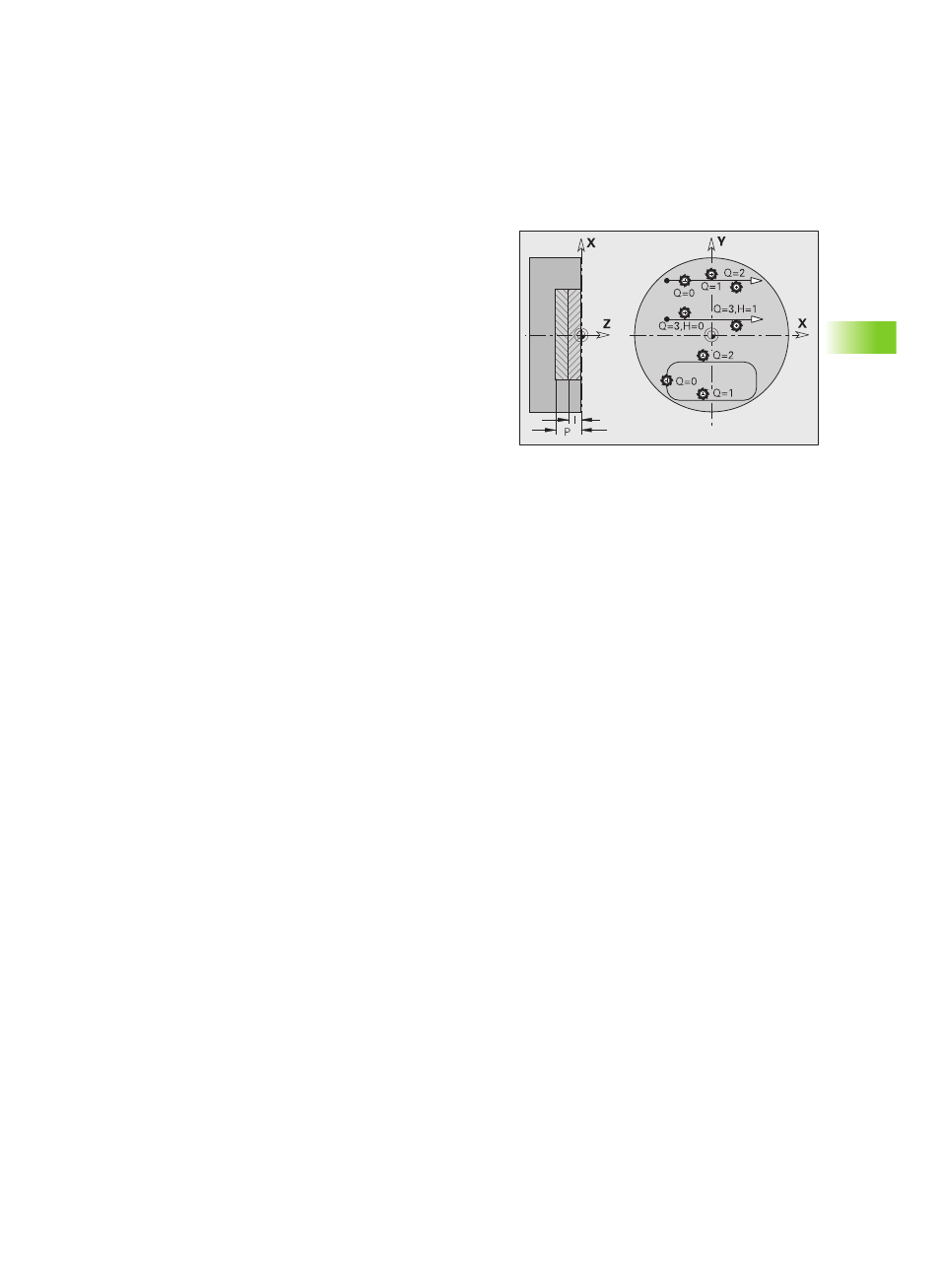

G840 – Vorbohrpositionen ermitteln
Der „G840 A1 ..“ ermittelt die Vorbohrpositionen und speichert Sie
unter der in „NF“ angegebenen Referenz. Programmieren Sie nur die
in folgender Tabelle aufgeführten Parameter.
Siehe auch:
„ G840 – Grundlagen: Seite 262
„ G840 – Fräsen: Seite 264
Parameter – Vorbohrpositionen ermitteln
Q Zyklustyp (= Fräsort)
„ Offene Kontur. Bei Überschneidungen definiert „Q“ ob der
erste Bereich (ab Startpunkt) oder die gesamte Kontur
bearbeitet wird.
„ Q=0: Fräsermittelpunkt auf der Kontur (Vorbohrposition =
Startpunkt).
„ Q=1: Bearbeitung links der Kontur. Bei
Überschneidungen nur den ersten Bereich der Kontur
berücksichtigen.
„ Q=2: Bearbeitung rechts der Kontur. Bei
Überschneidungen nur den ersten Bereich der Kontur
berücksichtigen.
„ Q=3: nicht erlaubt
„ Q=4: Bearbeitung links der Kontur. Bei
Überschneidungen die gesamte Kontur berücksichtigen.
„ Q=5: Bearbeitung rechts der Kontur. Bei
Überschneidungen die gesamte Kontur berücksichtigen.
„ Geschlossene Kontur
„ Q=0: Fräsermittelpunkt auf der Kontur (Vorbohrposition =
Startpunkt).
„ Q=1: Innenfräsen
„ Q=2: Außenfräsen
„ Q=3..5: nicht erlaubt
NS Satznummer – Anfang Konturabschnitt
„ Figuren: Satznummer der Figur
„ Freie geschlossene Kontur: erstes Konturelement (nicht
Startpunkt)
„ Offene Kontur: erstes Konturelement (nicht Startpunkt).
„NS – NE“ legt die Konturrichtung fest.
NE Satznummer – Ende Konturabschnitt
„ Figuren, freie geschlossene Kontur: keine Eingabe
„ Offene Kontur: letztes Konturelement
„ Kontur besteht aus einem Element:
„ Keine Eingabe: Bearbeitung in Konturrichtung
„ NS=NE programmiert: Bearbeitung entgegen
Konturrichtung
