HEIDENHAIN CNC PILOT 4290
427
6.8 C-A
c
hsk
ont
ur
en

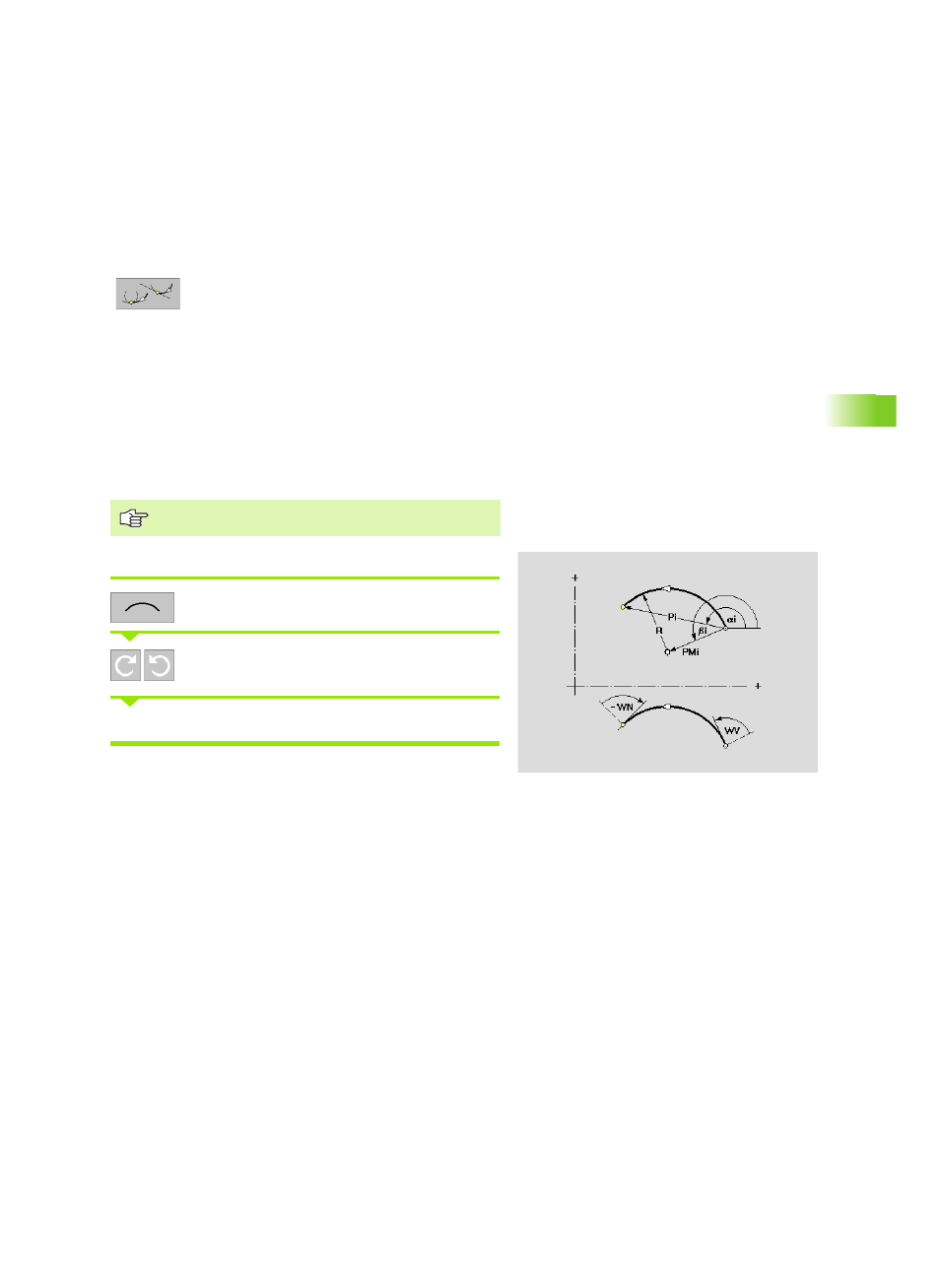

Zirkularelement definieren:
Bogenmenü aufrufen
Drehsinn des Bogens wählen
Bogen vermaßen und Übergang zum nächsten Element festlegen.
Weitere Parameter
R
Radius des Bogens
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
WA
Winkel zwischen positiver XK-Achse und Tangente im
Startpunkt des Bogens
WE
Winkel zwischen positiver XK-Achse und Tangente im
Endpunkt des Bogens
WV
Winkel gegen den Uhrzeigersinn zwischen
Vorgängerelement und Tangente im Startpunkt des Bogens.
Bogen als Vorgängerelement: Winkel zur Tangente
WN
Winkel gegen den Uhrzeigersinn zwischen Tangente im
Endpunkt des Bogens und Nachfolgerelement. Bogen als
Nachfolgerelement: Winkel zur Tangente
Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
Parameter
