78
3.4 Einr
ic
ht
efunktionen

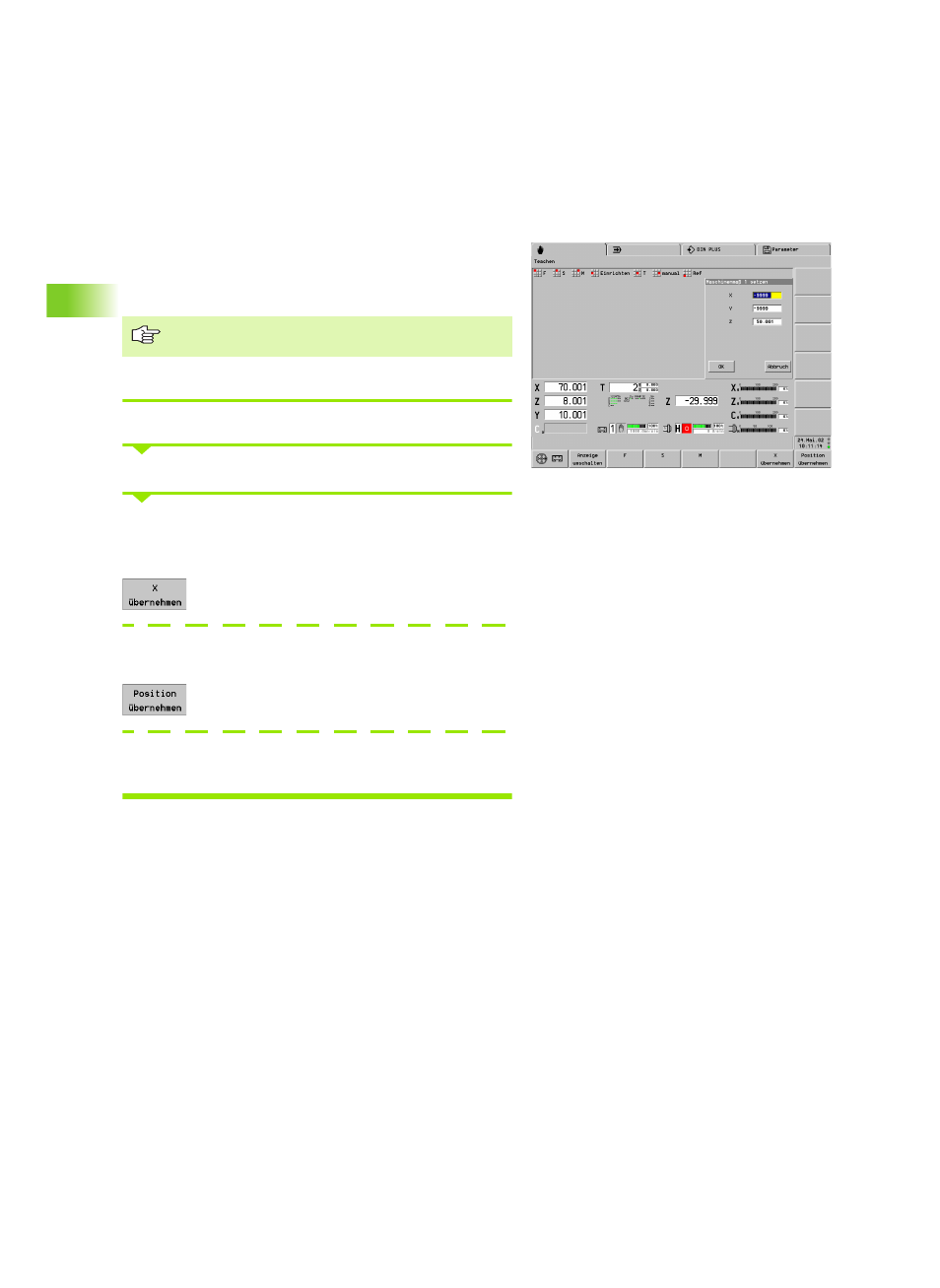

Maschinenmaße einrichten
Die Funktion berücksichtigt die Maschinenmaße 1..9 und pro Maß die
„konfigurierten Achsen“. Maschinenmaße können Sie im NC-
Programm verwenden.
Maschinenmaße werden in MP 7 verwaltet.
Maschinenmaße festlegen
„Einrichten > Maschinenmaße“ wählen
„Maschinenmaßnummer“ eingeben
Einzelnes Maschinenmaß teach-in
Eingabefeld anwählen.
Achse auf „Position“ fahren.
Achsposition als Maschinenmaß übernehmen (oder
Y- oder Z-Position).
Alle Maschinenmaße teach-in
Schlitten auf „Position“ fahren.
Alle Achspositionen des Schlittens als
Maschinenmaße übernehmen.
Maschinenmaße eingeben
Werte eingeben (Dialogbox „Maschinenmaß x setzen“)
Maschinenmaße beziehen sich auf den Maschinen-
Nullpunkt.
