HEIDENHAIN CNC PILOT 4290 443
6.8 C-A
c
hsk
ont
ur
en

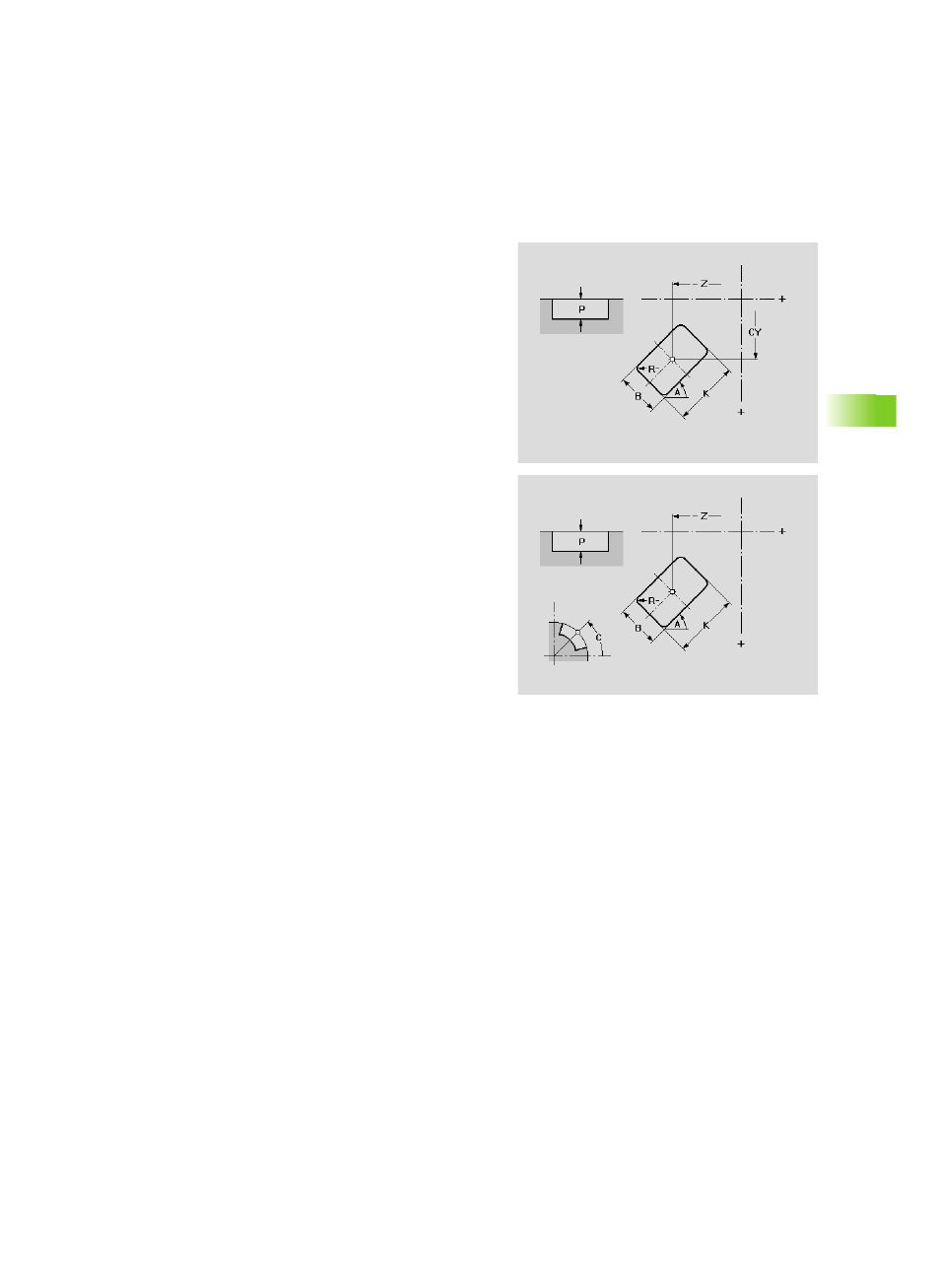

Mantelfläche: Rechteck
Die Funktion definiert ein Rechteck auf der Mantelfläche.
Parameter
Z Mittelpunkt der Figur
CY Mittelpunkt der Figur – Winkel als „Streckenmaß"
C Mittelpunkt der Figur – Winkel
A Winkel Längsachse des Rechtecks (Bezug: Z-Achse)
K Länge des Rechtecks
B Breite des Rechtecks
R Fase/Verrundung
„ Breite der Fase
„ Radius der Rundung
P Tiefe der Figur
