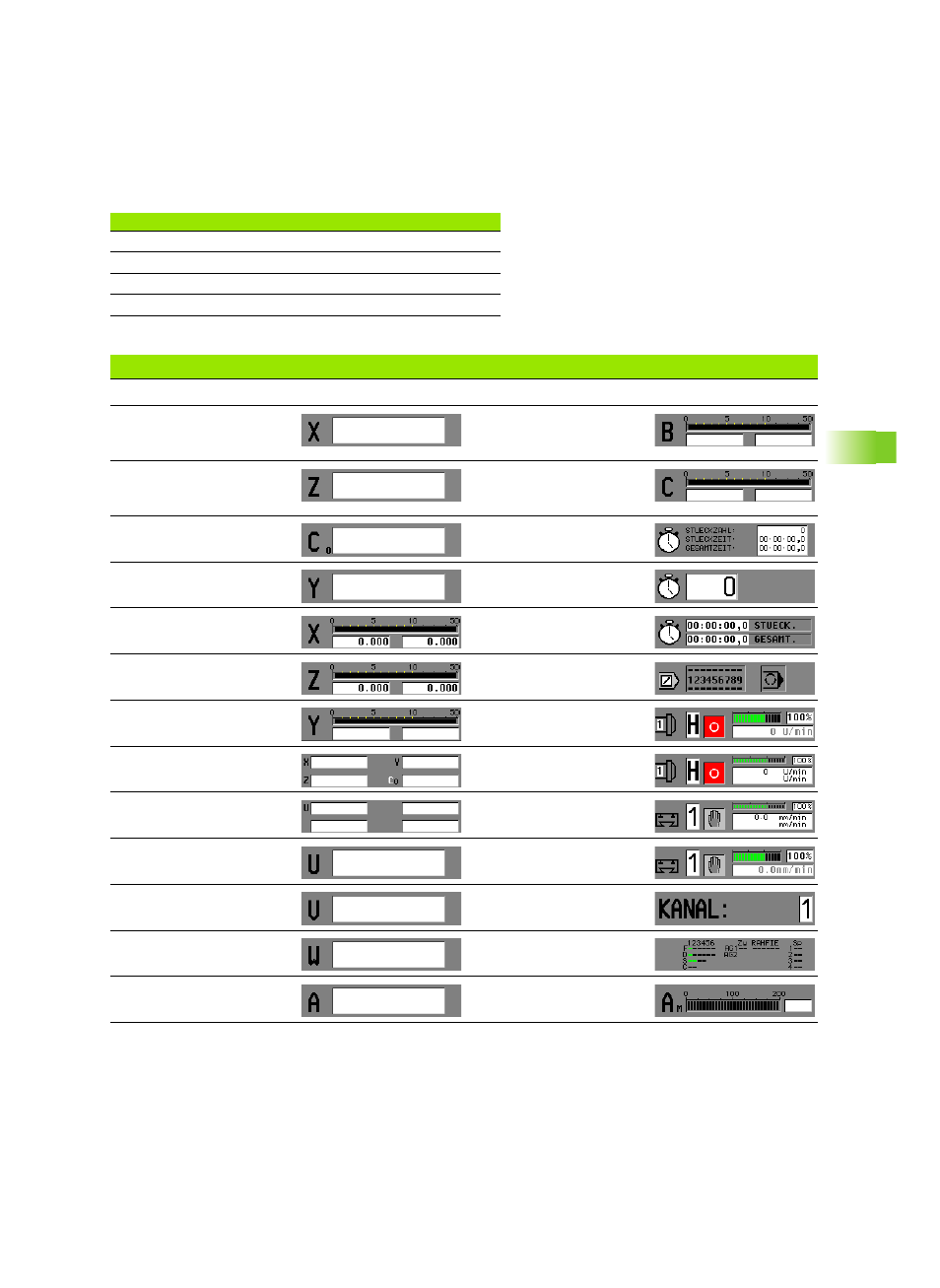

Anordnung der Anzeigefelder der Maschinenanzeige
Feld 1
Feld 5
Feld 9
Feld 13
Feld 2
Feld 6
Feld 10
Feld 14
Feld 3
Feld 7
Feld 11
Feld 15
Feld 4
Feld 8
Feld 12
Feld 16
Kennziffer für „Bilder“
Kennziffer für „Bilder“
0
Sonderkennung keine Anzeige
1
X-Istwertanzeige
34
b-Ist- und
Restweganzeige
(Hilfsachse)
2
Z-Istwertanzeige
35
c-Ist- und
Restweganzeige
(Hilfsachse)
3
C-Istwertanzeige
41
Stückzahl- und
Stückzeitinformationen
4
Y-Istwertanzeige
42
Stückzahlinformationen
5
X-Ist- und
Restweganzeige
43
Stückzeitinformationen
6
Z-Ist- und
Restweganzeige
45
M01 und
Ausblendebenen
8
Y-Ist- und
Restweganzeige
60
Spindel- und
Drehzahlinformationen
10
Alle Hauptachsen
61
Ist/ Sollwert Drehzahl
11
Alle Hilfsachsen
69
Ist/ Sollwert Vorschub
12
U-Istwertanzeige
(Hilfsachse)
70
Schlitten- und
Vorschubinformationen
13
V-Istwertanzeige
(Hilfsachse)
71
Kanalanzeige
14
W-Istwertanzeige
(Hilfsachse)
81
Freigabenübersicht
15
a-Istwertanzeige
(Hilfsachse)
88
Auslastanzeige a-Achse
(Hilfsachse)
