Schlichten – Passungsdrehen
TURN PLUS führt einen Messschnitt auf dem selektierten
Konturelement aus. Voraussetzung: dem Konturelement wurde das
Attribut „Messen“ zugeordnet (siehe “Bearbeitungsattribut
„Messen“” auf Seite 475).
„Passungsdrehen“ wird vom Expertenprogramm „UP-MEAS01“
(Bearbeitungs-Parameter 21) ausgeführt. Parameter des
Expertenprogramms: siehe Maschinenhandbuch.
Schlichten – Freistechen
Schlichten – Freistechen dient der Bearbeitung der Freistiche:
Form U
Form H
Form K
Angrenzende Planelemente, die noch ein Aufmaß besitzen, werden
bei der Freistichbearbeitung Form U auf Fertigmaß abgezogen.
Bedienung:
U
Werkzeug auswählen
U
Bearbeitungsbereich selektieren
U
„Start“ betätigen

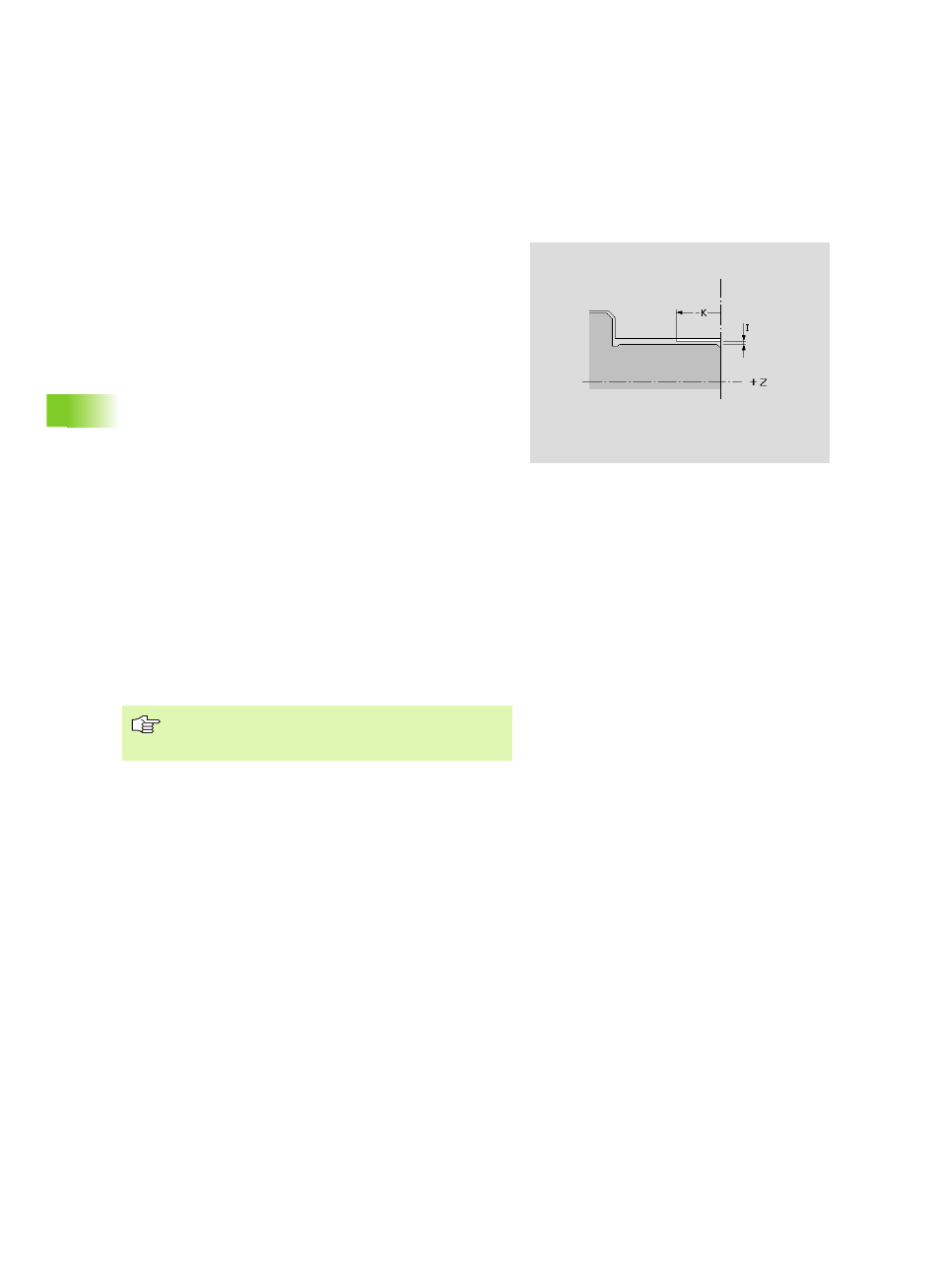

Parameter
I
Aufmaß für Messschnitt
K
Länge des Messschnitts
Q
Messschleifenzähler (jedes n-te Werkstück wird gemessen)
Die Bearbeitung der Freistiche können Sie nicht
beeinflussen (der Menüpunkt „Zyklus > Zyklus-
Parameter“ ist nicht anwählbar).
