Formelemente überlagern
Formelemente werden der Grundkontur überlagert. Es bleiben aber
„eigenständige“ Elemente, die Sie ändern oder löschen können. Bei
Bedarf generiert TURN PLUS eine spezielle Bearbeitung der
Formelemente.
Die Selektion berücksichtigt die Art des Formelements:
„ Fase: Außenecken
„ Rundung: Außen- und Innenecken
„ Freistich: Innenecken mit rechtwinklig zueinander stehenden
achsparallelen Geraden
„ Einstich: Geraden
„ Gewinde: Geraden
„ (Zentrische) Bohrung: Mittelachse auf der Stirn- oder Rückseite
Weitere Informationen: siehe “Formelemente” auf Seite 410

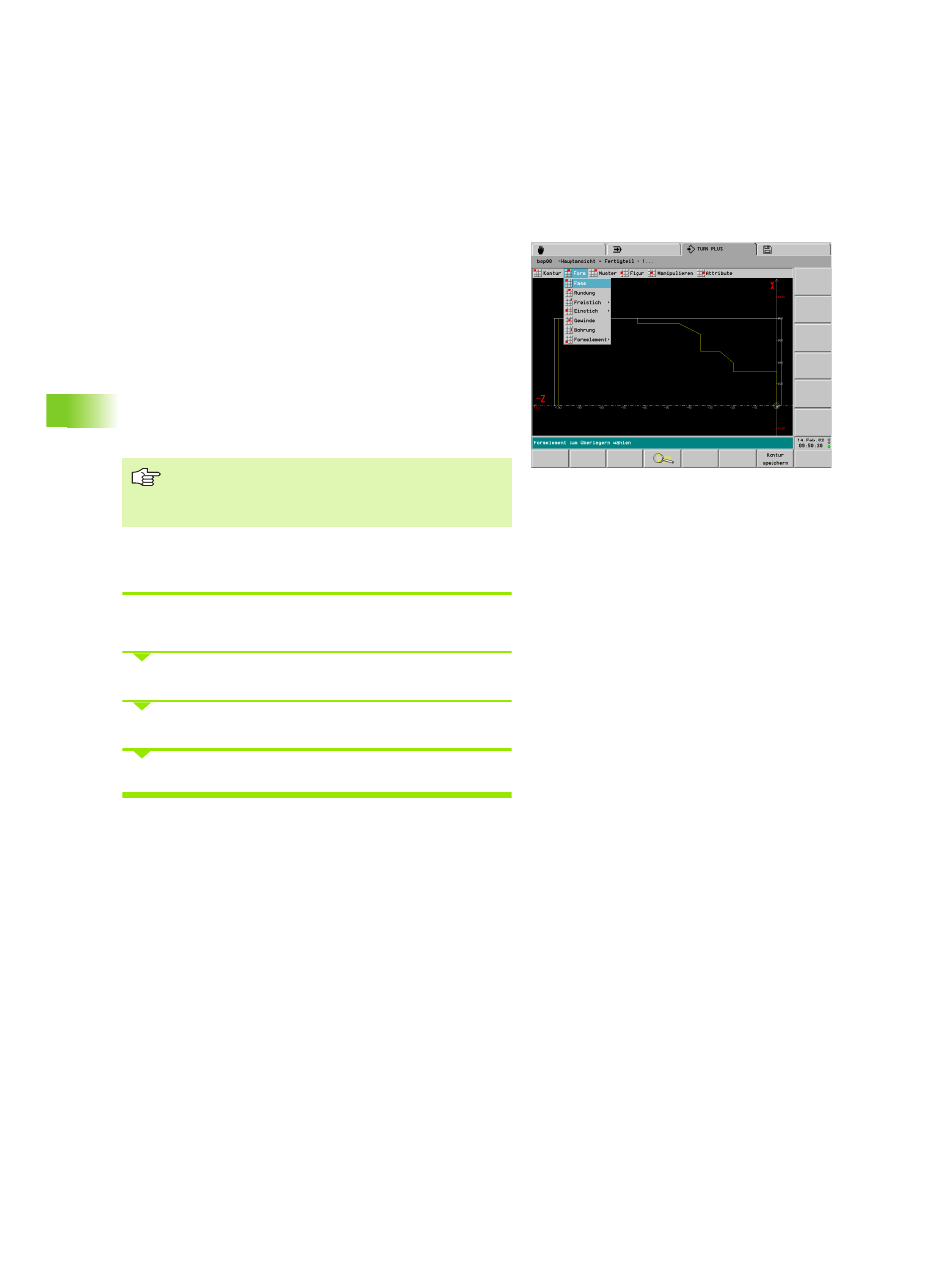

Formelemente überlagern
„Werkstück > Fertigteil > Form > xx“ wählen (xx: Typ des
Formelements)
Position selektieren (siehe “Selektionen” auf Seite 450).
Parameter des Formelements eingeben.
TURN PLUS integriert das Formelement.
Definieren Sie Fasen, Rundungen, Freistiche, etc. als
Formelemente. Dann kann die Arbeitsplangenerierung
spezielle Bearbeitungen dieser Formelemente
berücksichtigen.
