HEIDENHAIN CNC Pilot 4290 V7.1 - Handbuch (Seite 258)

258
4.25 Stir
n-/Rüc
kseit
e
nbearbeit
ung

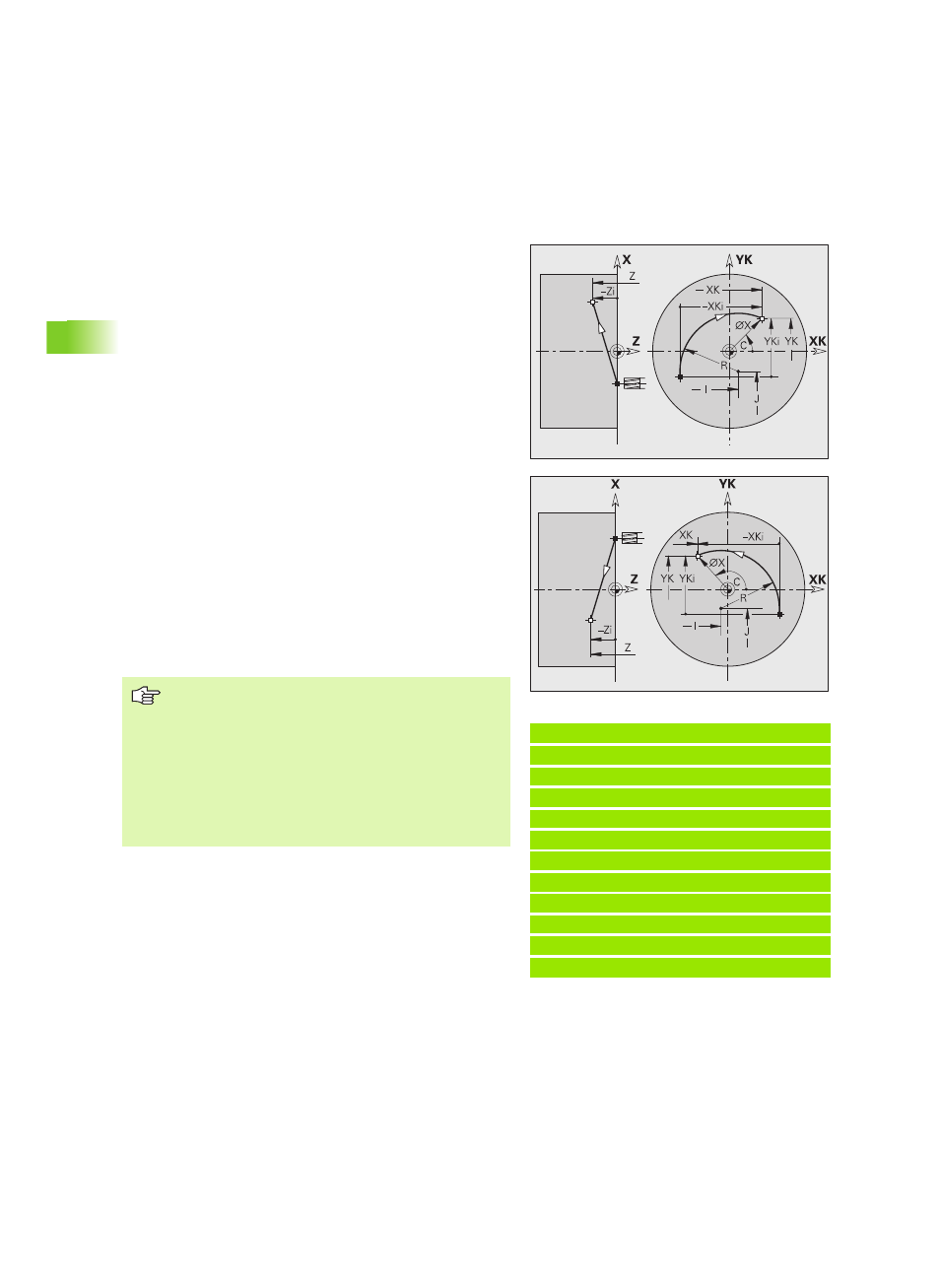

Kreisbogen Stirn-/Rückseite G102/G103
G102/G103 verfährt zirkular im Vorschub zum „Endpunkt". Die
Drehrichtung entnehmen Sie dem Hilfebild.
Durch Programmierung von „H=2 oder H=3“ erstellen Sie lineare
Nuten mit kreisförmigem Grund. Sie definieren den Kreismittelpunkt
bei:
„ H=2: mit I und K
„ H=3: mit J und K
Beispiel: G102, G103
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N6 G100 XK20 YK5
N7 G101 XK50
N8 G103 XK5 YK50 R50 [Kreisbogen]
N9 G101 XK5 YK20
N10 G102 XK20 YK5 R20
N12 M15
. . .
Parameter
X Endpunkt (Durchmessermaß)
C Endwinkel – Winkelrichtung: siehe Hilfebild
XK Endpunkt (kartesisch)
YK Endpunkt (kartesisch)
R Radius
I Mittelpunkt (kartesisch)
K Mittelpunkt (kartesisch)
Z Endpunkt (default: aktuelle Z-Position)
H Kreisebene (Bearbeitungsebene) – (default: 0)
„ H=0, 1: Bearbeitung in XY-Ebene (Stirnfläche)
„ H=2: Bearbeitung in YZ-Ebene
„ H=3: Bearbeitung in XZ-Ebene
K Mittelpunkt bei H=2, 3 (Z-Richtung)
Programmierung:
„ X, C, XK, YK, Z: absolut, inkremental oder
selbsthaltend
„ I, J, K: absolut oder inkremental
„ Entweder X–C oder XK–YK programmieren
„ Entweder „Mittelpunkt" oder „Radius" programmieren
„ Bei „Radius": nur Kreisbögen <= 180° möglich
„ Endpunkt im Koordinatenursprung: XK=0 und YK=0
programmieren
