4.27 F
räszyklen

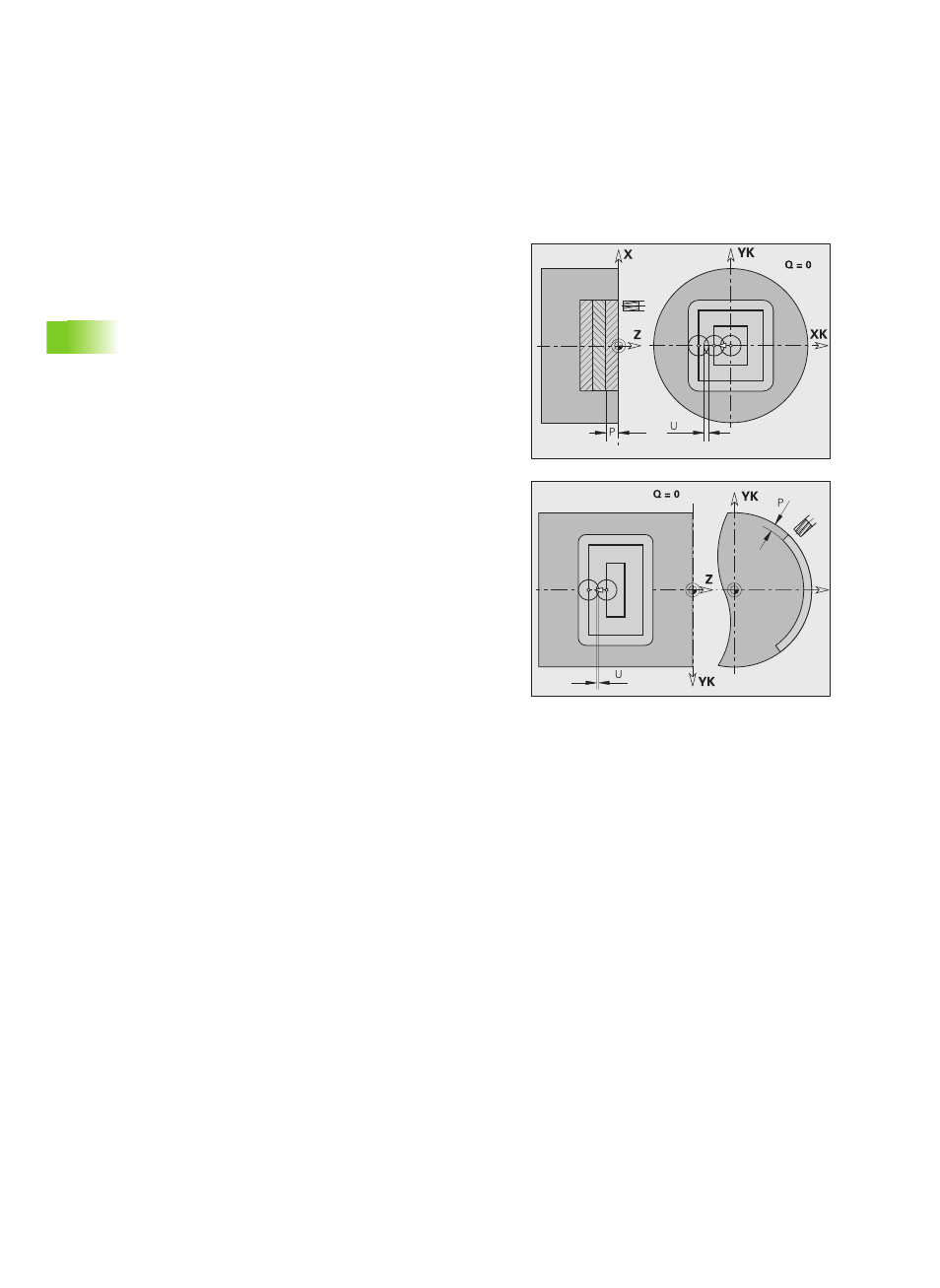

Taschenfräsen Schlichten G846
Die Fräsrichtung beeinflussen Sie mit der „Fräslaufrichtung H“, der
„Bearbeitungsrichtung Q“ und der Drehrichtung des Fräsers (siehe
folgende Tabelle).
Parameter – Schlichten
NS Satznummer – Referenz auf Konturbeschreibung
P (Maximale) Frästiefe (Zustellung in der Fräsebene)
R Radius Ein-/Ausfahrbogen (default: 0)
„ R=0: Konturelement wird direkt angefahren. Die Zustellung
erfolgt auf dem Anfahrpunkt oberhalb der Fräsebene,
danach erfolgt die senkrechte Tiefen-Zustellung.
„ R>0: Der Fräser fährt einen Ein-/Ausfahrbogen, der
tangential an das Konturelement anschließt.
U (Minimaler) Überlappungsfaktor. Legt die Überlappung der
Fräsbahnen fest (default: 0,5).
Überlappung = U*Fräserdurchmesser
H Fräslaufrichtung (default: 0)
„ H=0: Gegenlauf
„ H=1: Gleichlauf
F Zustellvorschub für Tiefenzustellung (default: aktiver
Vorschub)
E Reduzierter Vorschub für zirkulare Elemente (default:
aktueller Vorschub)
J Rückzugsebene (default: zurück zur Startposition)
„ Stirn- oder Rückseite: Rückzugsposition in Z-Richtung
„ Mantelfläche: Rückzugsposition in X-Richtung
(Durchmessermaß)
Q Bearbeitungsrichtung (default: 0)
„ Q=0: von innen nach außen
„ Q=1: von außen nach innen
O Eintauchverhalten (default: 0)
„ O=0 – senkrecht Eintauchen: Der Zyklus fährt auf den
Startpunkt, taucht ein und schlichtet die Tasche.
„ Q=1 – Einfahrbogen mit Tiefenzustellung: Bei den oberen
Fräsebenen stellt der Zyklus für die Ebene zu und fährt dann
im Einfahrbogen an. Bei der untersten Fräsebene taucht der
Fräser beim Fahren des Einfahrbogens bis auf die Frästiefe
ein(drei-dimensionaler Einfahrbogen). Diese
Eintauchstrategie können Sie nur in Kombination mit einem
Einfahrbogen „R“ verwenden. Voraussetzung ist die
Bearbeitung von außen nach innen (Q=1).
