370
5.1 Die Betr
iebsar
t Simulation
Simulation konfigurieren

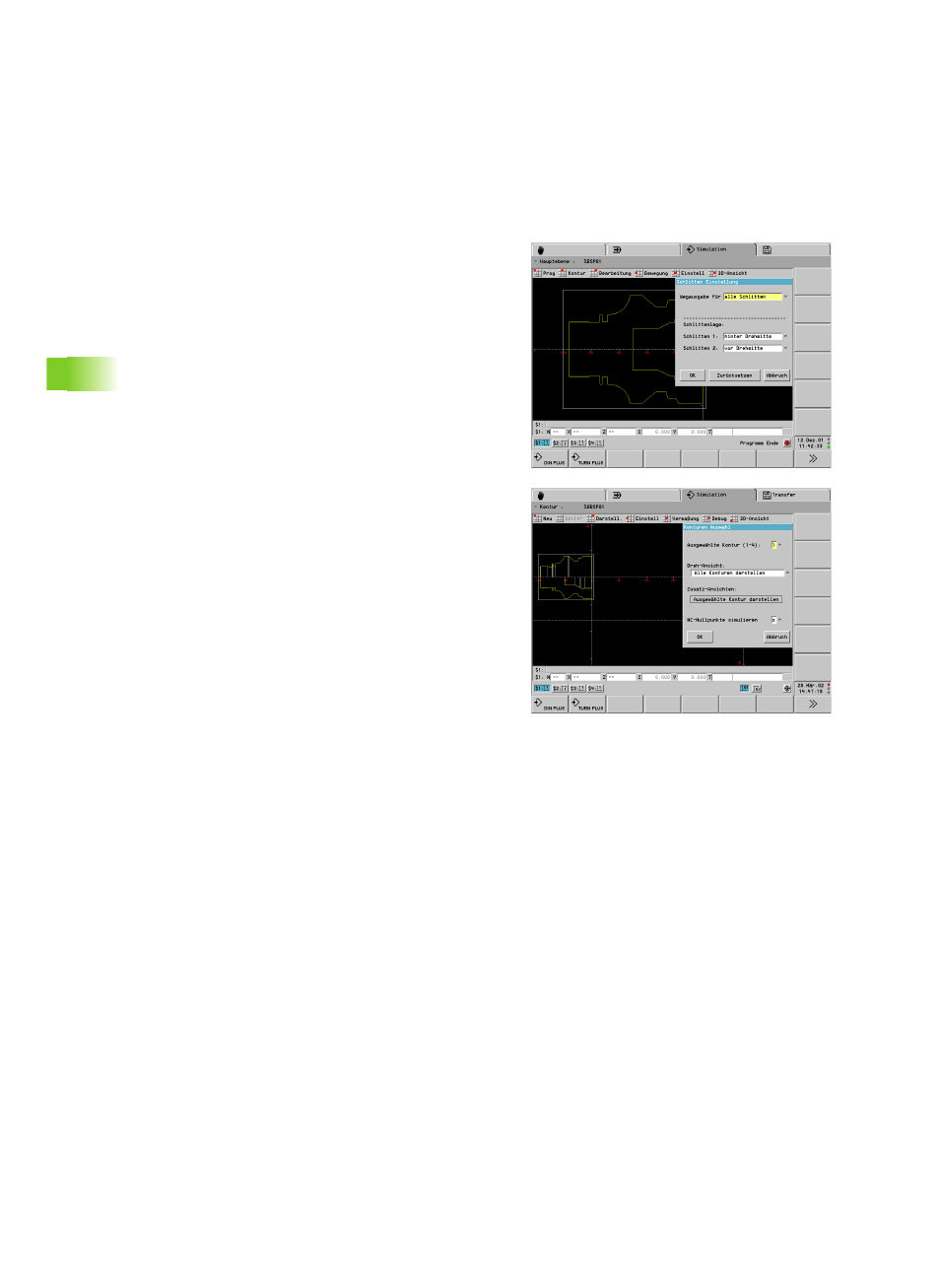

Schlitten-Einstellung:
U „Einstell > Schlitten“ wählen: Der CNC PILOT öffnet die Dialogbox
„Schlitten-Einstellung“ für folgende Einstellungen:
„ Wegausgabe für „alle Schlitten“: Die Simulation zeigt die
Verfahrwege aller Schlitten an.
„ Wegausgabe für „aktuellen Schlitten“: Die Simulation zeigt die
Verfahrwege des angewählten Schlittens an.
„ Schlittenlage Schlitten x: Die Simulation zeichnet die Verfahrwege
des Schlittens „vor/hinter Drehmitte“.
„ Schaltfeld „Zurücksetzen“: Die in den Maschinen-Parametern
definierte Schlittenlage wird übernommen.
Kontur-Darstellung:
U „Einstell > Konturauswahl“ wählen: Der CNC PILOT öffnet die
Dialogbox „Konturen Auswahl“ für folgende Einstellungen:
„ Ausgewählte Kontur: Kontur, die in der „Drehansicht“ und in den
Zusatzansichten angezeigt wird.
„ Drehansicht „Ausgewählte Kontur darstellen“: Die Simulation
stellt ausschließlich die „ausgewählte Kontur“ dar.
„ Drehansicht „Alle Konturen darstellen“: Die Simulation stellt alle
im NC-Programm definierten Konturen dar.
„ NC-Nullpunkte simulieren: Abhängig von dieser Einstellung
werden Nullpunkt-Verschiebungen berücksichtigt/nicht
berücksichtigt.
Mantelabwicklung:
U Bei aktivem Mantelfenster „Einstell > Nullpunkt C“ wählen: Der
CNC PILOT öffnet die Dialogbox „Nullpunkt“. Stellen Sie den
Winkel ein, auf dem die Mantelabwicklung „aufgeschnitten“
werden soll. Dieser Winkel liegt auf der Z-Achse (
Standardeinstellung: „C-Winkel = 0°).
