6.8 C-Achskonturen

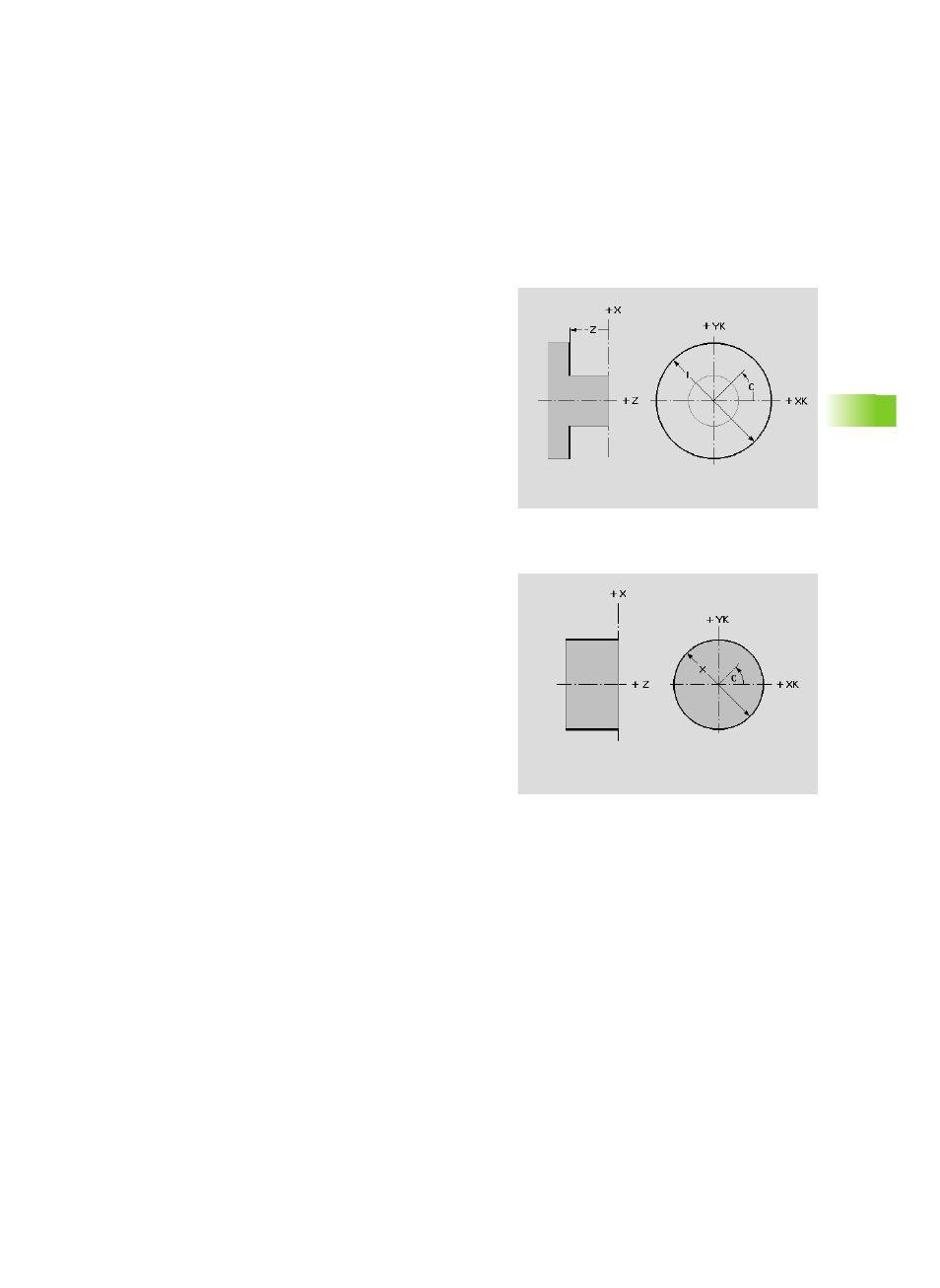

Lage einer Stirn- oder Rückseitenkontur
TURN PLUS übernimmt die selektierte „Bezugsfläche“ und schlägt
sie als „Bezugsmaß“ vor. Ändern Sie den Parameter bei Bedarf.
Lage einer Mantelflächenkontur
TURN PLUS übernimmt die selektierte „Bezugsfläche“ und schlägt
sie als „Bezugsdurchmesser“ vor. Ändern Sie den Parameter bei
Bedarf.
Frästiefe
Wenn Sie Fräskonturen mit Einzelelementen beschreiben, öffnet
TURN PLUS nach Abschluss der Kontureingabe die Dialogbox
„Tasche/Kontur“, in der die „Tiefe P“ abgefragt wird.
Parameter
Z Bezugsmaß
Parameter
X Bezugsdurchmesser
Parameter
P Tiefe (P > 0 definiert eine „Tasche“)
