HEIDENHAIN CNC Pilot 4290 V7.1 - Handbuch (Seite 388)

388
5.8 Zeitber
e
c
hnung, S
y
nc
hr
onpunktanalyse
5.8 Zeitberechnung,
Synchronpunktanalyse

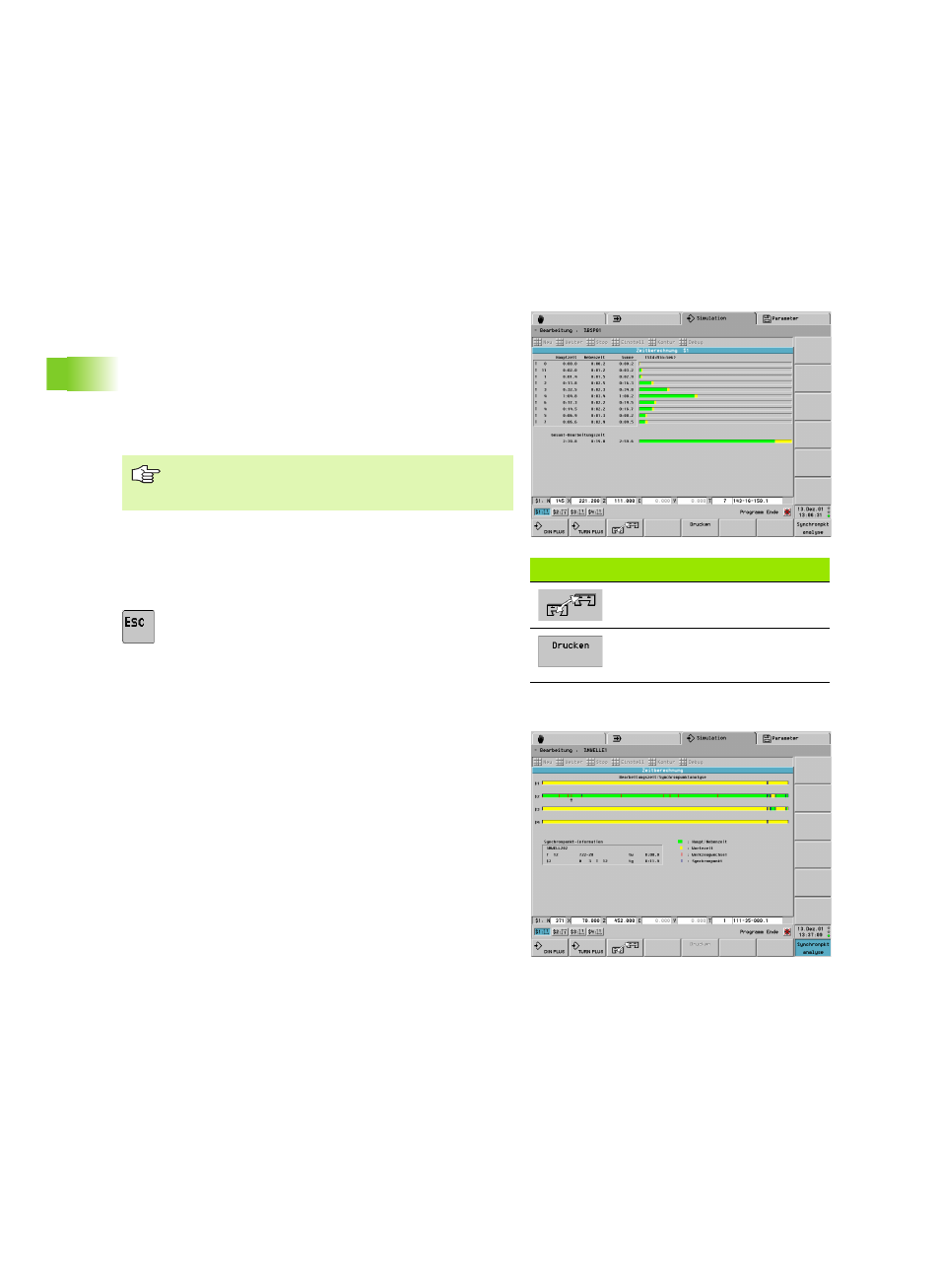

Zeitberechnung
Während der Bearbeitungs- oder Bewegungs-Simulation berechnet
der CNC PILOT die Haupt- und Nebenzeiten. Die Anzeige erfolgt in der
Tabelle „Zeitberechnung“. Hier zeigt die Simulation die Haupt-,
Neben- und Gesamtzeiten an (grün: Hauptzeiten; gelb: Nebenzeiten).
Jede Zeile repräsentiert den Einsatz eines neuen Werkzeugs
(maßgebend ist der T-Aufruf).
Überschreitet die Anzahl Tabelleneinträge die auf einer
Bildschirmseite darstellbaren Zeilen, rufen Sie mit den Cursortasten
und „Seite vor/zurück“ weitere Zeitinformationen ab.
Die Zeitberechnung können Sie jederzeit im Stopp-Zustand der
Simulation aufrufen:
U „Einstell(ungen) > Zeiten“ wählen
Zeitberechnung verlassen:
U ESC-Taste drücken
Synchronpunktanalyse
Die Synchronpunktanalyse stellt den zeitlichen Verlauf der
Bearbeitung und die Abhängigkeit der Schlitten untereinander dar. Das
hilft bei der Organisation und Optimierung eines Mehrkanal-
Programms. Informationen der Synchronpunktanalyse:
„ Hauptzeiten/Nebenzeiten
„ Wartezeiten
„ Werkzeugwechsel
„ Synchronpunkte
Synchronpunktinformationen:
„ Der für den angewählten Synchronpunkt relevante NC-Satz
„ „tw“: Wartezeit an diesem Synchronpunkt
„ „tg“: Berechnete Ausführungszeit ab Programmstart
Softkeys
Zum nächsten Schlitten wechseln
„Zeitberechnung“ ausgeben
(siehe “Allgemeine Steuerungs-
Parameter” auf Seite 581).
Schaltzeiten, die für die Berechnung der Nebenzeiten
berücksichtigt werden, stellen Sie in den Steuerungs-
Parametern 20, 21 ein.
