160
4.7 F
o
rm
element
e
Dr
ehk
ont
ur

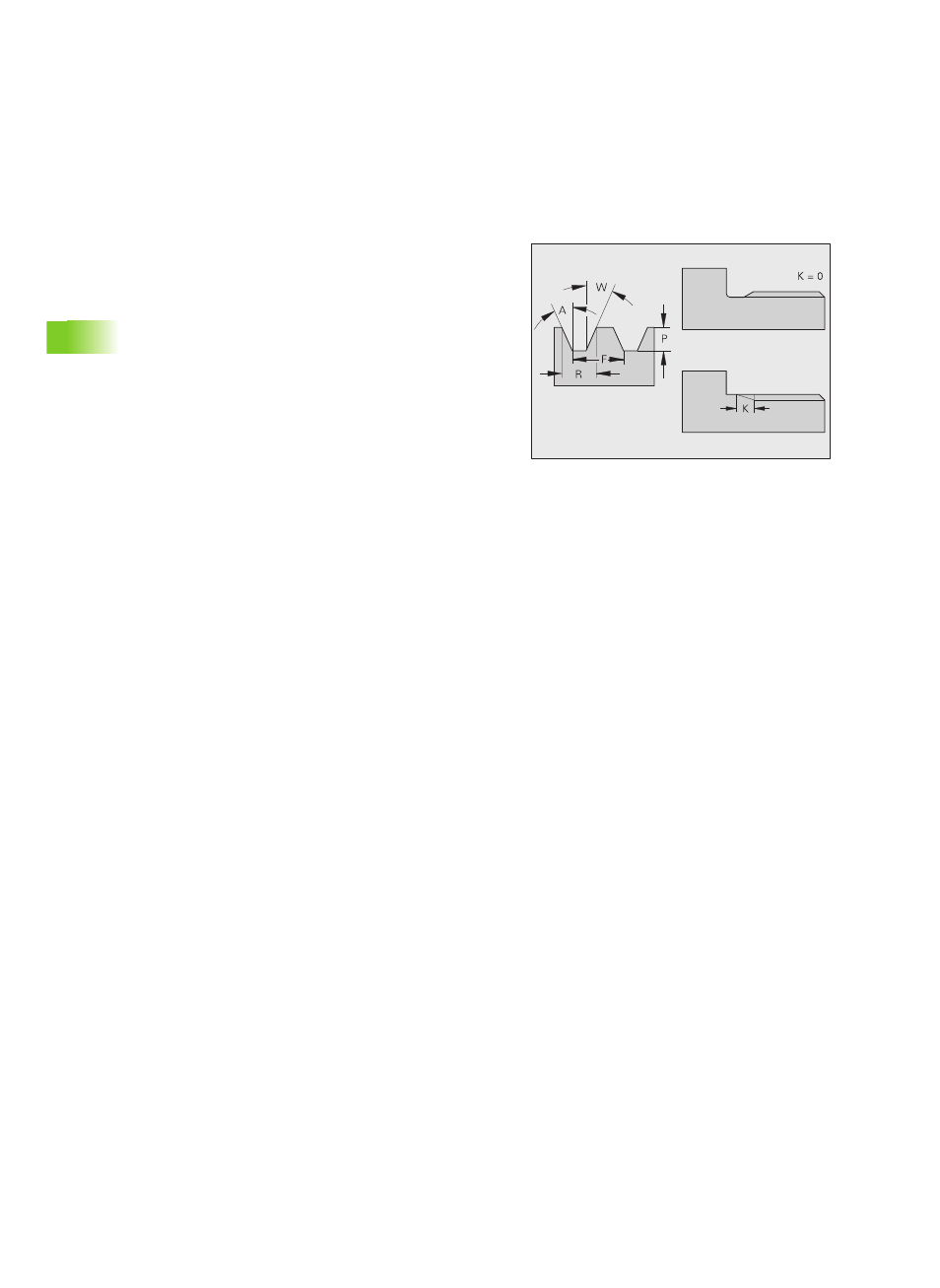

Gewinde (Allgemein) G37–Geo
G37 definiert die aufgeführten Gewindearten. Mehrgängige Gewinde,
sowie verkette Gewinde sind möglich. Sie verketten Gewinde durch
Programmierung mehrerer G01/G37-Sätze nacheinander.
Parameter
Q Gewindeart (default: 1)
„ Q=1: Metrisches ISO Feingewinde (DIN 13 Teil 2, Reihe 1)
„ Q=2: Metrisches ISO Gewinde (DIN 13 Teil 1, Reihe 1)
„ Q=3: Metrisches ISO Kegelgewinde (DIN 158)
„ Q=4: Metrisches ISO Kegelfeingewinde (DIN 158)
„ Q=5: Metrisches ISO Trapezgewinde (DIN 103 Teil 2,
Reihe 1)
„ Q=6: Flaches metr. Trapezgewinde (DIN 380 Teil 2, Reihe 1)
„ Q=7: Metrisches Sägengewinde (DIN 513 Teil 2, Reihe 1)
„ Q=8: Zylindrisches Rundgewinde (DIN 405 Teil 1, Reihe 1)
„ Q=9: Zylindrisches Whitworth-Gewinde (DIN 11)
„ Q=10: Kegelförmiges Whitworth-Gewinde (DIN 2999)
„ Q=11: Whitworth-Rohrgewinde (DIN 259)
„ Q=12: Ungenormtes Gewinde
„ Q=13: UNC US-Grobgewinde
„ Q=14: UNF US-Feingewinde
„ Q=15: UNEF US-Extrafeingewinde
„ Q=16: NPT US-kegliges Rohrgewinde
„ Q=17: NPTF US-kegliges Dryseal Rohrgewinde
„ Q=18: NPSC US-zylindrisches Rohrgewinde mit
Schmiermittel
„ Q=19: NPFS US-zylindrisches Rohrgewinde ohne
Schmiermittel
F Gewindesteigung
„ bei Q=1, 3..7, 12 erforderlich
„ bei anderen Gewindearten wird F aufgrund des
Durchmessers ermittelt, wenn es nicht programmiert ist
P Gewindetiefe – nur bei Q=12 angeben
K Auslauflänge bei Gewinden ohne Gewindefreistich (default: 0)
D Referenzpunkt (default: 0)
„ D=0: Gewindeauslauf am Ende des Bezugselements
„ D=1: Gewindeauslauf am Anfang des Bezugselements
