HEIDENHAIN CNC PILOT 4290
491
6.13 Rüst
en

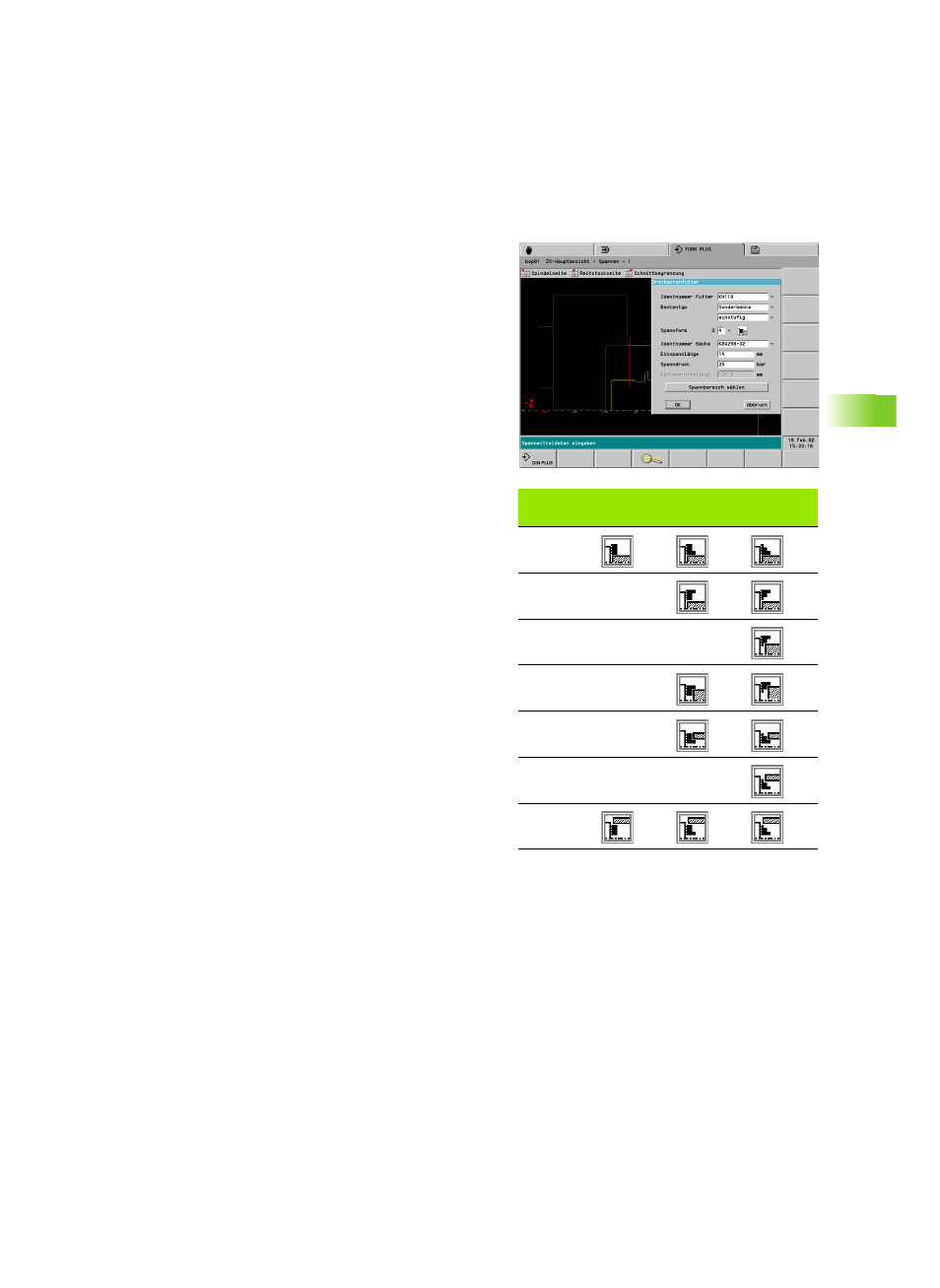

Parameter Zwei-, Drei- oder Vierbackenfutter
Spann-
form
ungestuft
einstufig
zweistufig
D=1
D=2
D=3
D=4
D=5
D=6
D=7
Parameter
Identnummer Futter
Backentyp und Stufung
Spannform (siehe folgende Tabelle)
Identnummer Backe
Einspannlänge
TURN PLUS ermittelt die Einspannlänge anhand der Backe und der
Spannform. Korrigieren Sie den Wert, bei abweichender
Einspannlänge.
Spanndruck
Der Eintrag wird in den „Programmkopf“ übernommen. TURN
PLUS wertet diesen Parameter nicht aus.
Backeneinstellmaß (das Maß dient Ihrer Information)
Abstand Futteraußenkante – Backenaußenkante. Negatives Maß:
die Backe ragt aus dem Futter heraus
Schaltfeld „Spannbereich wählen“
Platzierung des Spannmittels festlegen:
Bei Konturen mit Fase, Rundungen oder Bogenelementen den
Bereich „um die Spannecke“ markieren.
Bei rechtwinkligen Teilen ein an der Spannecke angrenzendes
Element markieren.
