HEIDENHAIN CNC PILOT 4290 433
6.8 C-A
c
hsk
ont
ur
en

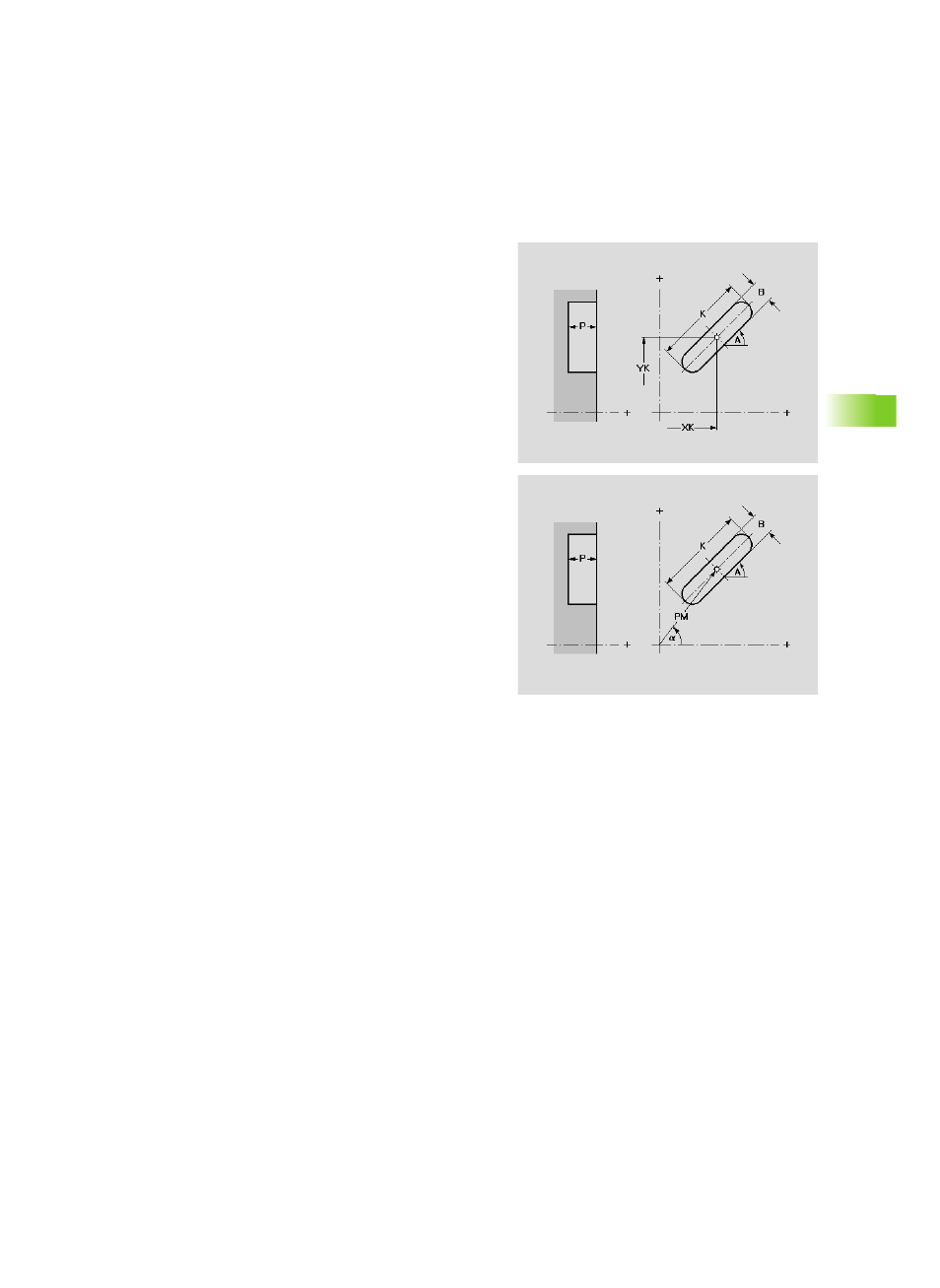

Stirn- oder Rückseite: Lineare Nut
Die Funktion definiert eine lineare Nut auf der Stirn-/Rückseite.
Parameter
XK Mittelpunkt in kartesischen Koordinaten
YK Mittelpunkt in kartesischen Koordinaten
a Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive
XK-Achse)
PM Mittelpunkt in Polarkoordinaten
A Winkel Längsachse der Nut (Bezug: XK-Achse)
K Nutlänge
B Nutbreite
P Tiefe der Figur
