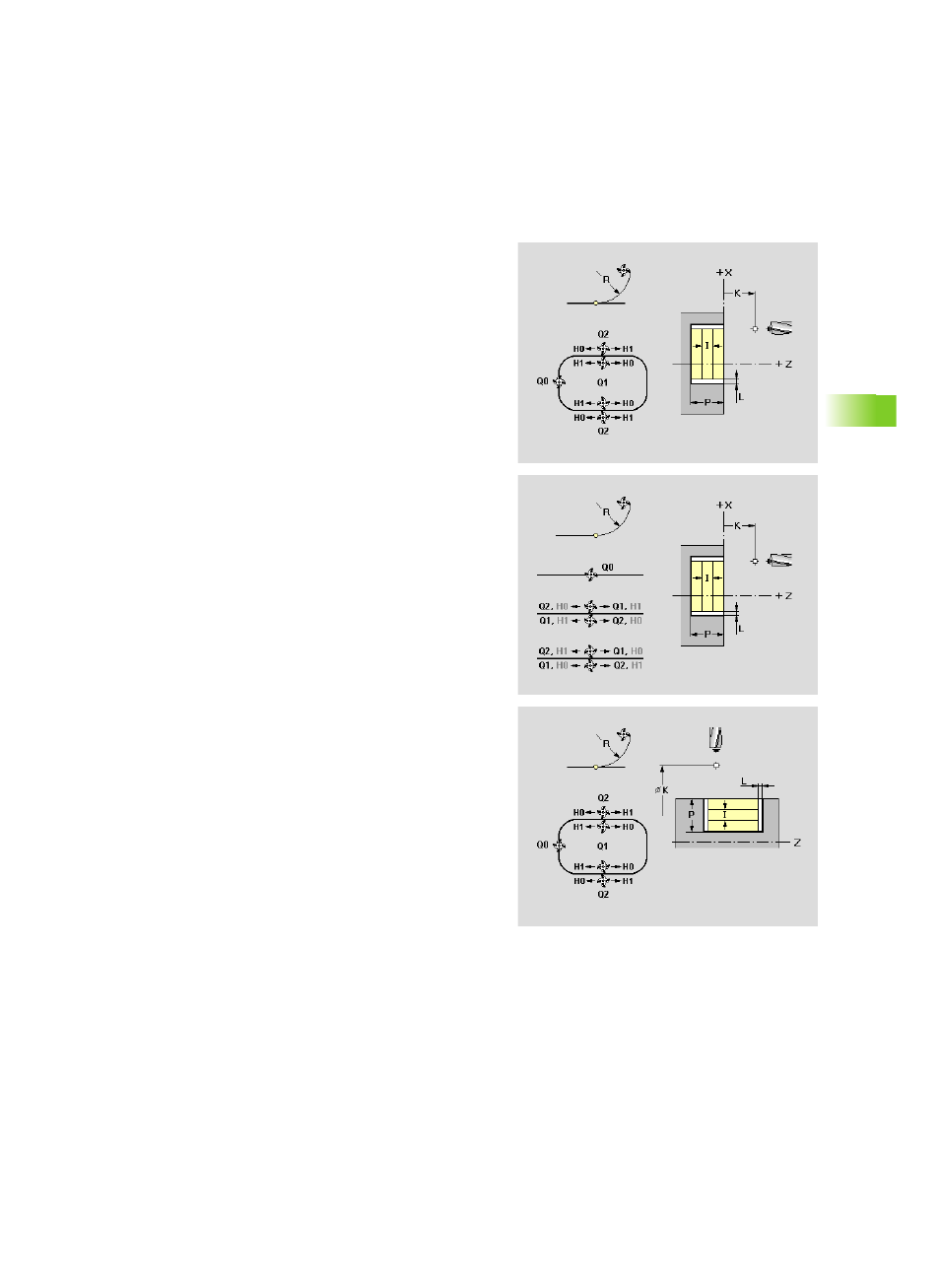

Konturfräsen – Schruppen/Schlichten (G840)
Die IAG generiert für die selektierte offene oder geschlossene Kontur
den Zyklus G840 mit folgenden Parametern.
Parameter
K Rückzugsebene (default: zurück zur Startposition)
„ Stirn-/Rückseite: Position in Z-Richtung
„ Mantelfläche: Position in X-Richtung (Durchmessermaß)
Q Fräsort
„ Q=0: Fräsermittelpunkt auf der Kontur
„ bei geschlossener Kontur:
„ Q=1: Innenfräsen
„ Q=2: Außenfräsen
„ bei offener Kontur:
„ Q=1: links der Kontur (Bezug: Bearbeitungsrichtung)
„ Q=2: rechts der Kontur (Bezug: Bearbeitungsrichtung)
H Fräslaufrichtung
„ H=0: Gegenlauf
„ H=1: Gleichlauf
R Einfahrradius
„ R=0: Konturelement direkt anfahren
„ R>0: Ein-/Ausfahrradius, der tangential an das
Konturelement anschließt
„ R<0 bei Innenecken: Ein-/Ausfahrradius, der tangential an
das Konturelement anschließt
„ R<0 bei Außenecken: Konturelement wird tangential linear
an-/abgefahren
P Frästiefe (überschreibt die „Tiefe“ der Konturdefinition)
I Maximale Zustellung (default: Fräsen in einer Zustellung)
