6.14 Int
e
raktiv
e Arbeitsplang
ener
ier
ung (IA
G
)
Bearbeitungsart Schlichten
In der IAG stehen folgende Schlicht-Bearbeitungen zur Auswahl
(Untermenü „Schlichten“).
„ Schlicht-Bearbeitung mit dem Zyklus G890:
„ Konturbearbeitung
„ Restkonturbearbeitung
„ Schlichten auskammern (neutrales Wkz)
„ Schlicht-Bearbeitung per Sonderfunktionen:
„ Passungsdrehen: siehe “Schlichten – Passungsdrehen” auf
Seite 528
„ Freistechen: siehe “Schlichten – Freistechen” auf Seite 528

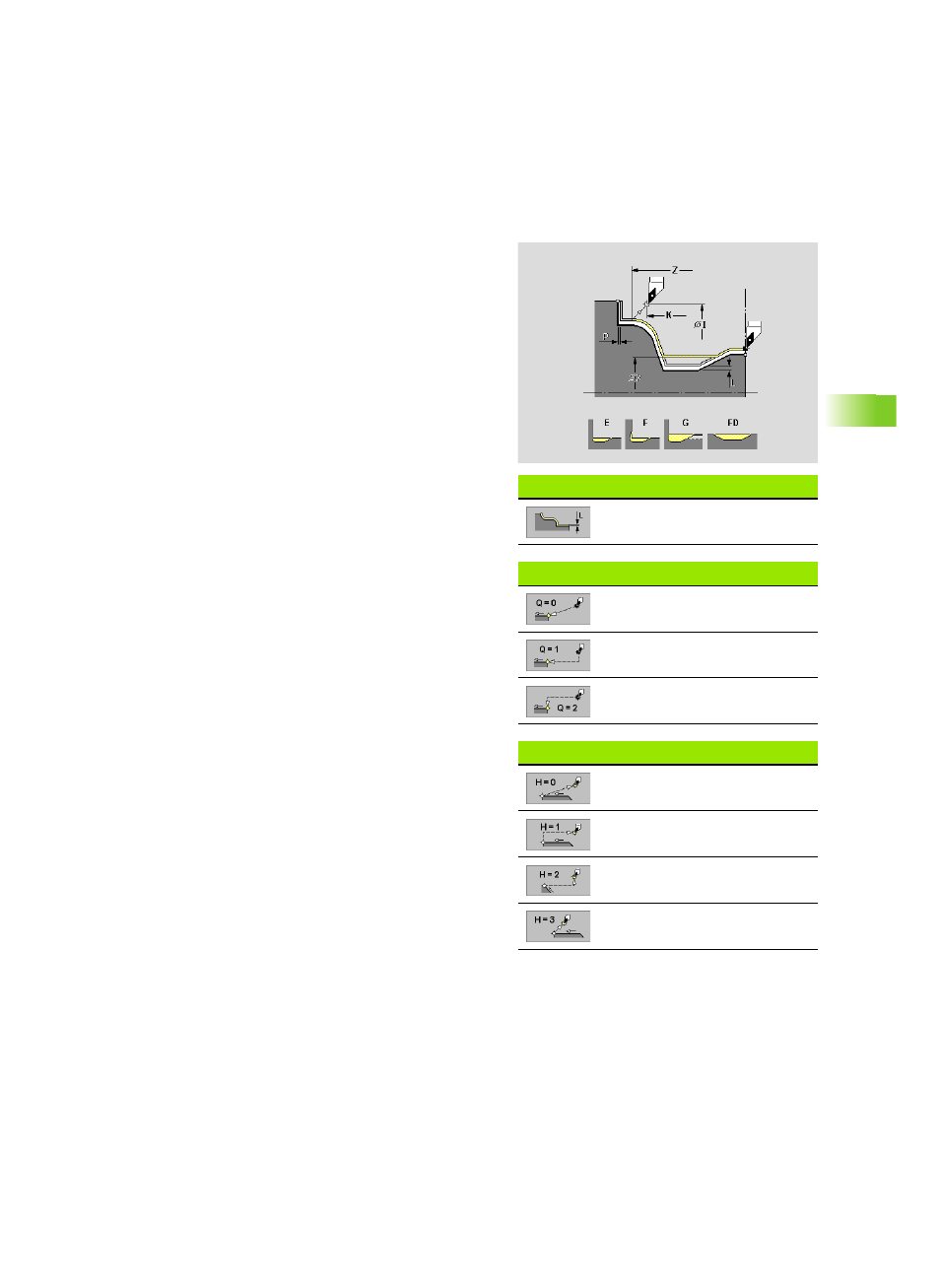

Softkeys
Längsaufmaß/konstantes Aufmaß
Softkeys „Anfahren“
Automatische Wahl der Anfahrart
erst X-, dann Z-Richtung
erst Z-, dann X-Richtung
Softkeys „Freifahren“
diagonal auf die Freifahrposition
erst X-, dann Z-Richtung
erst Z-, dann X-Richtung
abheben auf Sicherheitsabstand
Parameter
X Schnittbegrenzung
Z Schnittbegrenzung
L Abhängig von der Softkey-Einstellung:
„ Längsaufmaß
„ Konstantes Aufmaß (generiert „Aufmaß G58“ vor dem
Zyklus)
P Planaufmaß
Eintauchen (fallende Konturen bearbeiten) ?
„ Ja
„ Nein
E Reduzierter Eintauchvorschub bei fallenden Konturen
Anfahren
„ Ja: „Anfahrart Q“ per Softkey einstellen
„ Nein (Q=3): Werkzeug ist in der Nähe des Anfangspunktes
Q Anfahrart (siehe Softkeytabelle)
„ Q=0: die IAG prüft:
„ Diagonales Anfahren
„ Erst X-, dann Z-Richtung
„ Äquidistant um das Hindernis herum
„ Auslassen der ersten Konturelemente, wenn die
Startposition unzugänglich ist
„ Q=1: erst X-, dann Z-Richtung
„ Q=2: erst Z-, dann X-Richtung
Freifahren
„ Ja: „Freifahrart H“ per Softkey einstellen
„ Nein (H=4): Werkzeug bleibt auf der Endkoordinate stehen
