Eingabe der C-Achskonturen
Standardformen definieren Sie mit Figuren, regelmäßig linear oder
zirkular angeordnete Figuren oder Bohrungen in Mustern. Komplexe
Konturen beschreiben Sie mit den Grundelementen Strecke und
Bogen.
„ Muster
„ Lineare Lochmuster (Bohrmuster)
„ Zirkulare Lochmuster (Bohrmuster)
„ Lineare Figurmuster (Fräskonturen)
„ Zirkulare Figurmuster (Fräskonturen)
„ Figuren
„ Kreis (Vollkreis)
„ Rechteck
„ Vieleck
„ Lineare Nut
„ Zirkulare Nut
„ Muster und Figuren positionieren Sie auf der
„ Stirnfläche (C-Achsbearbeitung)
„ Mantelfläche (C-Achsbearbeitung)
„ Rückseite (C-Achsbearbeitung)

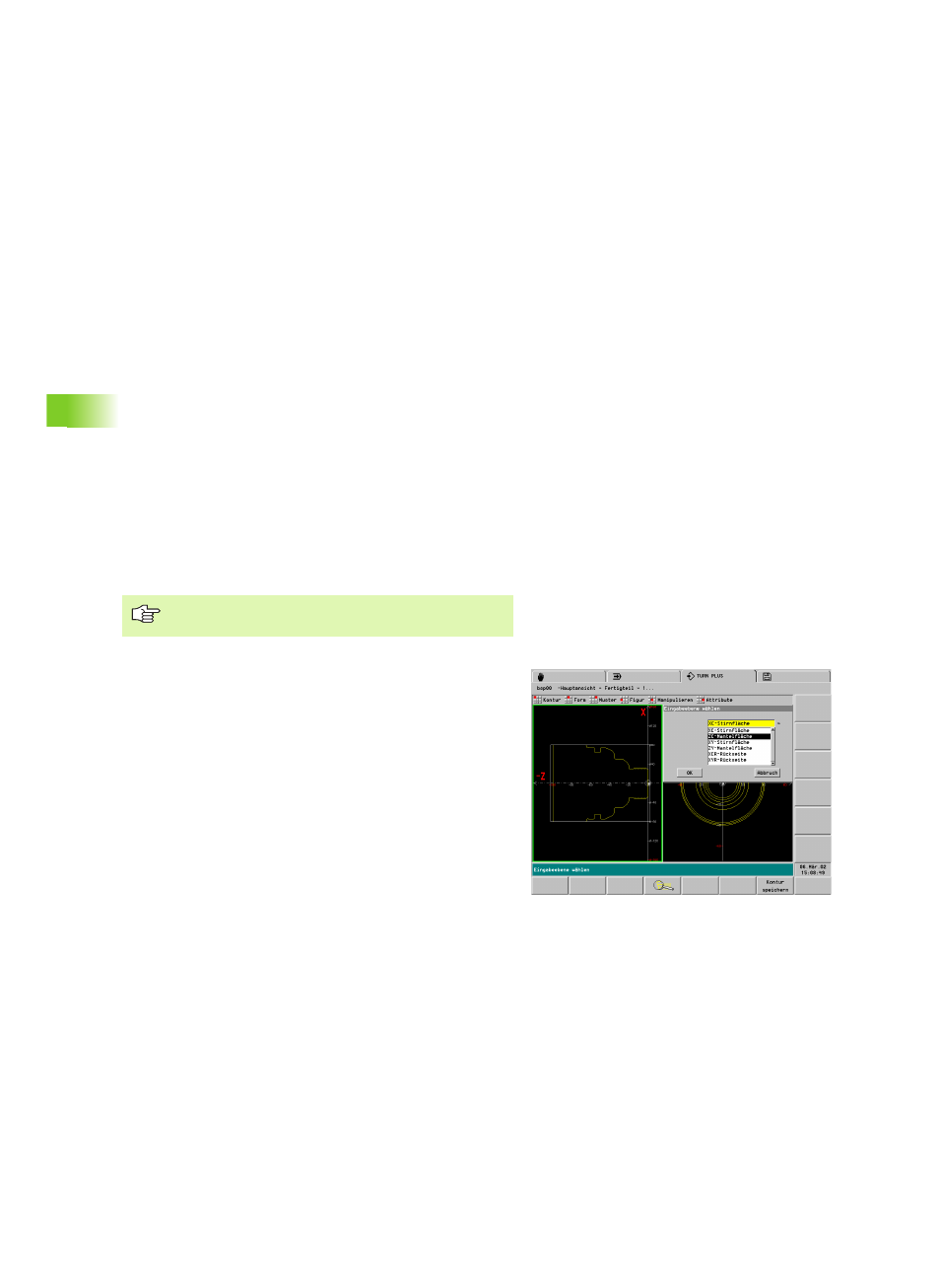

Eingabeebene wählen
Bei der Definition einer C-Achskontur wählen Sie zuerst die
„Eingabeebene“ (Stirnfläche, Mantelfläche, Rückseite). Das ist mit
den im Folgenden beschriebenen Verfahren möglich.
1. Fenster neu auswählen (es ist noch nicht auf dem Bildschirm):
U Fenster „Drehkontur“ selektieren
U Aus dem Untermenü „Muster“ bzw. „Figuren“ das
Muster/die Figur auswählen. TURN PLUS öffnet die
Dialogbox „Eingabeebene wählen“.
U Eingabeebene auswählen. TURN PLUS legt das
zugehörige Fenster an
2. Fenster auswählen (es ist bereits auf dem Bildschirm, aber nicht
aktiviert):
U Mit „Seite vor/Seite zurück“ das Fenster auswählen.
Beschreiben Sie die Drehkontur komplett, bevor Sie
Konturen für die C-Achsbearbeitung definieren.
