HEIDENHAIN CNC PILOT 4290 601
7.
6 Bearbeit
ungs-P
ar
amet
er
6 – Ein- und Konturstechen

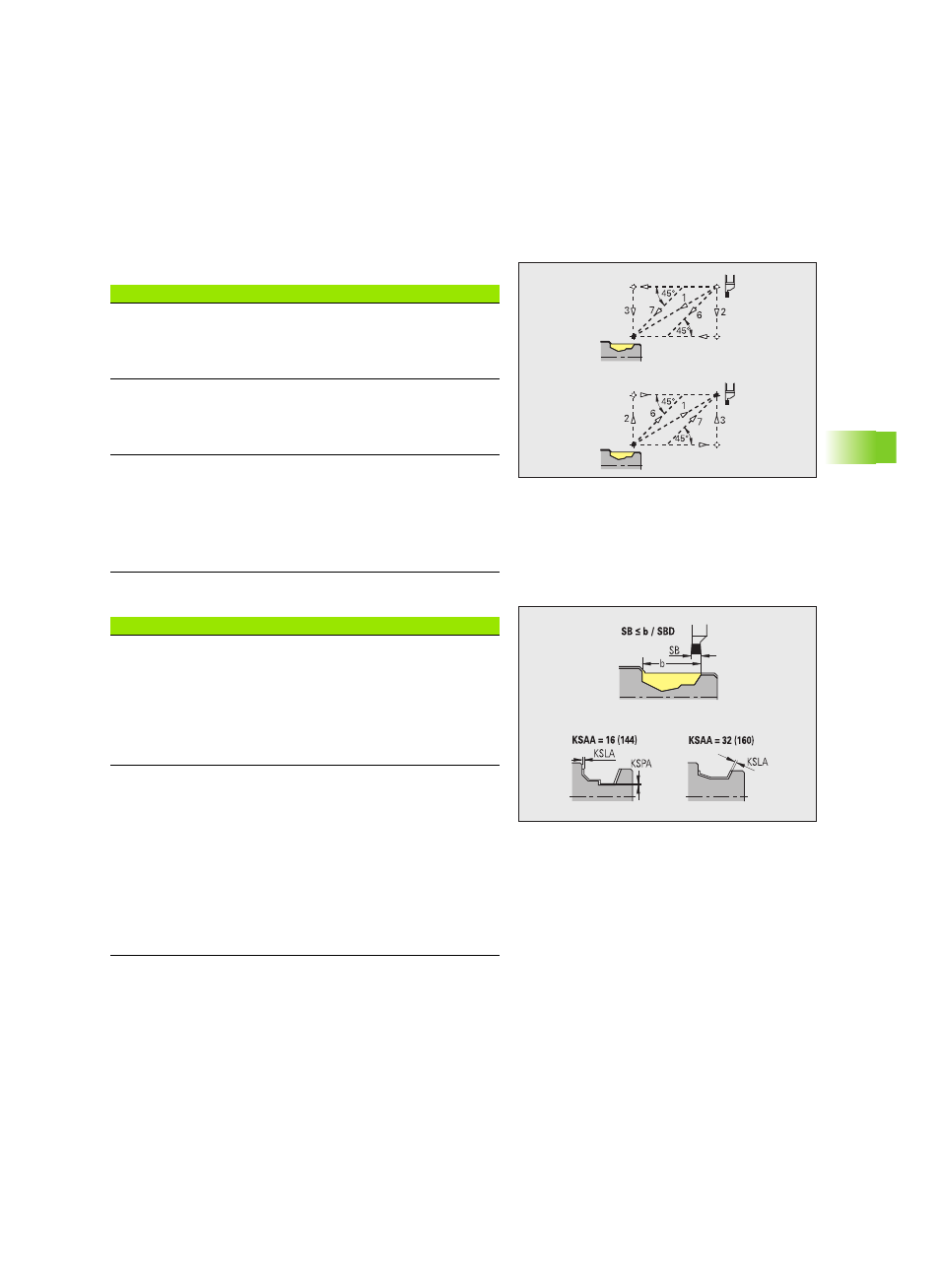

Ein- und Konturstechen – An- und Abfahren
An- und Abfahrbewegungen erfolgen im Eilgang (G0).
Ein- und Konturstechen – Werkzeugwahl, Aufmaße
An- und Abfahren
„ Anfahren Außeneinstechen [ANESA]
„ Anfahren Inneneinstechen [ANESI]
„ Abfahren Außeneinstechen [ABESA]
„ Abfahren Inneneinstechen [ABESI]
„ Anfahren Außenkonturstechen [ANKSA]
„ Anfahren Innenkonturstechen [ANKSI]
„ Abfahren Außenkonturstechen [ABKSA]
„ Abfahren Innenkonturstechen [ABKSI]
Strategie zum Anfahren/Abfahren:
„ 1: X- und Z-Richtung gleichzeitig
„ 2: erst X- dann Z-Richtung
„ 3: erst Z- dann X-Richtung
„ 6: Mitschleppen, X- vor Z-Richtung
„ 7: Mitschleppen, Z- vor X-Richtung
Werkzeugwahl, Aufmaße
Stechbreitendivisor [SBD]
Sind bei der Bearbeitungsart Konturstechen nur
Linearelemente, aber kein achsparalleles Element am
Einstichgrund vorhanden, erfolgt die Werkzeugwahl anhand
des „Stechbreitendivisors SBD“.
SB <= b / SBD
(SB: Breite Stechwerkzeug; b: Breite Bearbeitungsbereich)
Aufmaßart [KSAA]
Der zu bearbeitende Stechbereich kann mit Aufmaßen
versehen werden. Sind Aufmaße definiert, wird der Einstich
vorgestochen und in einem zweiten Arbeitsgang geschlichtet.
Eingaben:
„ 16: unterschiedliches Längs-/Planaufmaß – keine
Einzelaufmaße
„ 144: unterschiedliches Längs-/Planaufmaß – mit
Einzelaufmaßen
„ 32: äquidistantes Aufmaß – keine Einzelaufmaße
„ 160: äquidistantes Aufmaß – mit Einzelaufmaßen
