HEIDENHAIN CNC PILOT 4290 455
6.9 Hilfsfunktionen

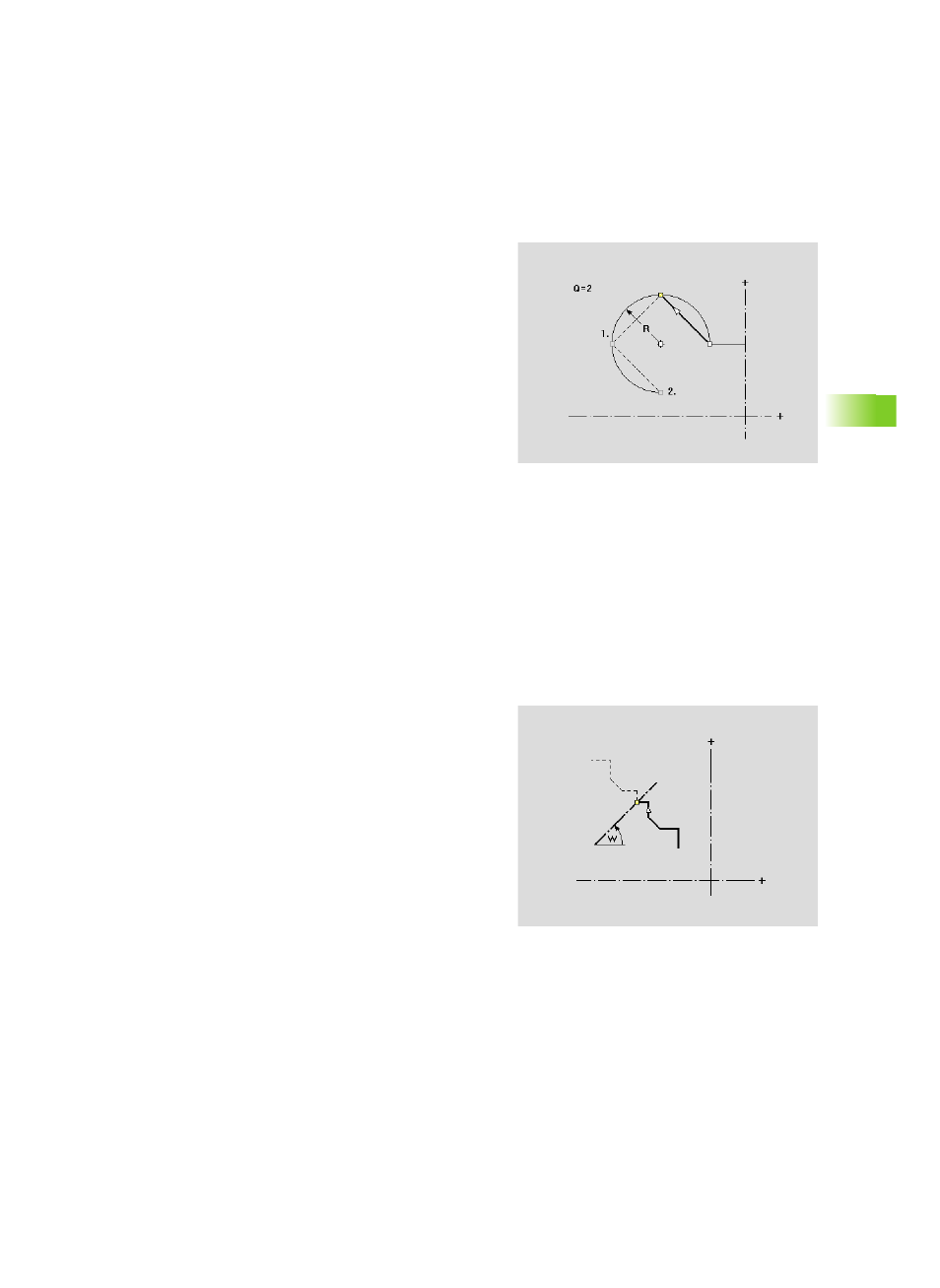

Konturabschnitt zirkular duplizieren
Mit dieser Funktion definieren Sie einen Konturabschnitt und
„hängen“ ihn n-mal an die bestehende Kontur an.
U „Duplizieren > Reihe > zirkular“ im Fertigteilmenü wählen. TURN
PLUS markiert das letzte Element.
U Konturabschnitt selektieren (Sie können nur die zuletzt
eingegebenen Konturelemente selektieren).
U TURN PLUS öffnet die Dialogbox „in Reihe zirkular vervielfältigen“.
Geben Sie die Anzahl und den Radius ein.
U TURN PLUS zeigt den ersten „Drehpunkt“ als „rotes Quadrat“ an.
Selektieren Sie den richtigen „Drehpunkt“.
U TURN PLUS erweitert die Kontur
Ausführung von „zirkular Duplizieren“
„ Drehpunkte: TURN PLUS legt mit dem „Radius“ einen Kreis um
den Anfangs- und Endpunkt des Konturabschnitts. Die
Schnittpunkte der Kreise ergeben die beiden möglichen
Drehpunkte.
„ Der Drehwinkel ergibt sich aus dem Abstand Anfangspunkt –
Endpunkt des Konturabschnitts.
„ Kontur erweitern: TURN PLUS dupliziert den selektierten
Konturabschnitt, dreht ihn und „hängt“ ihn an die Kontur an.
Konturabschnitt durch Spiegeln duplizieren
In dieser Funktion definieren Sie einen Konturabschnitt, der gespiegelt
und an die bestehende Kontur angehängt wird.
U „Duplizieren > Spiegeln“ im Fertigteilmenü wählen. TURN PLUS
markiert das letzte Element.
U Konturabschnitt selektieren (Sie können nur die zuletzt
eingegebenen Konturelemente selektieren).
U TURN PLUS öffnet die Dialogbox „Duplizieren durch Spiegeln“.
U Definieren Sie die Spiegelachse. TURN PLUS erweitert die Kontur.
Parameter
Q Anzahl (der Konturabschnitt wird Q-mal dupliziert)
R Radius
Parameter
W Winkel der Spiegelachse. Die Spiegelachse verläuft durch den
aktuellen Endpunkt der Kontur.
Bezug des Winkels: positive Z-Achse
