HEIDENHAIN CNC PILOT 4290 79
3.4 Einr
ic
ht
efunktionen
Werkzeug messen
Die Art des Werkzeugmessens legen Sie in MP 6 fest:
„ 0: Ankratzen
„ 1: Messen mit Messtaster
„ 2: Messen mit Messoptik
Abhängig von dem Messverfahren fahren Sie eine bestimmte, dem
System bekannte Position im Arbeitsraum an. Der CNC PILOT
errechnet daraus die Einstellmaße des Werkzeugs.

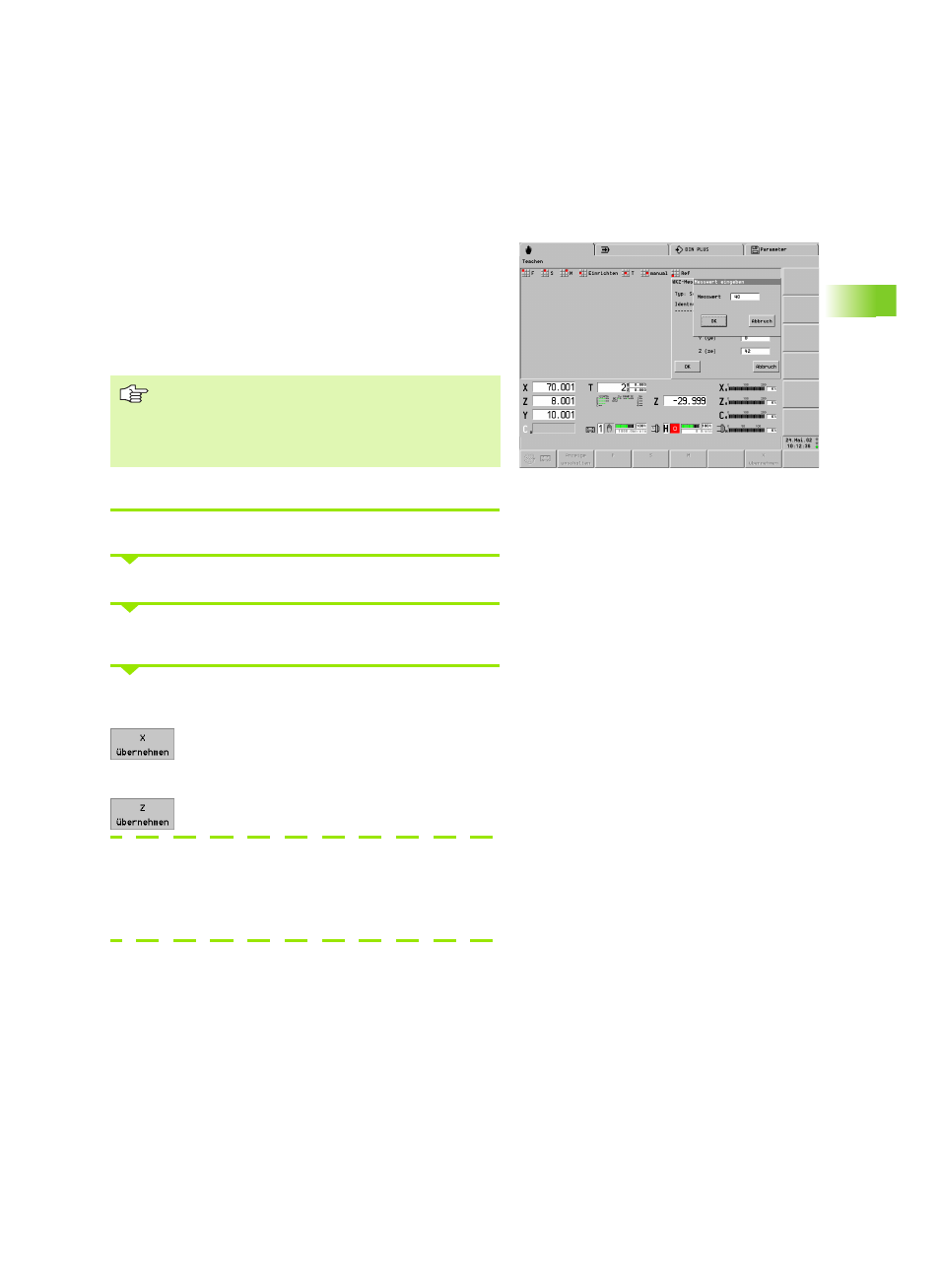

Werkzeug messen
Werkzeug einschwenken
„Einrichten > Wkz-Einrichten > Wkz-Messen“ wählen
Die Dialogbox „Wkz-Messen T...“ zeigt die gültigen Werkzeugmaße
an.
Werkzeugmaße durch Ankratzen ermitteln
Eingabefeld „X“ anwählen; Durchmesser „ankratzen“.
Durchmesser übernehmen
Eingabefeld „Z“ anwählen; Planfläche „ankratzen“.
„Z-Position“ übernehmen
Werkzeuge mit Messtaster messen
Eingabefeld „X/Z“ anwählen.
Werkzeugspitze in X-/Z-Richtung auf Messtaster fahren. Der CNC
PILOT übernimmt das „Maß X/Z“.
„ Eingaben der Dialogbox „Messwert eingeben“
beziehen sich auf den Werkstück-Nullpunkt.
„ Die Korrekturwerte des Werkzeugs werden gelöscht.
„ Der CNC PILOT trägt die ermittelten Werkzeugmaße in
die Datenbank ein.
