Beispiel
Rüsten, Werkstück spannen
U „Rüsten > Spannen > Einspannen“ wählen
U „Spindelseite > Dreibackenfutter“ wählen

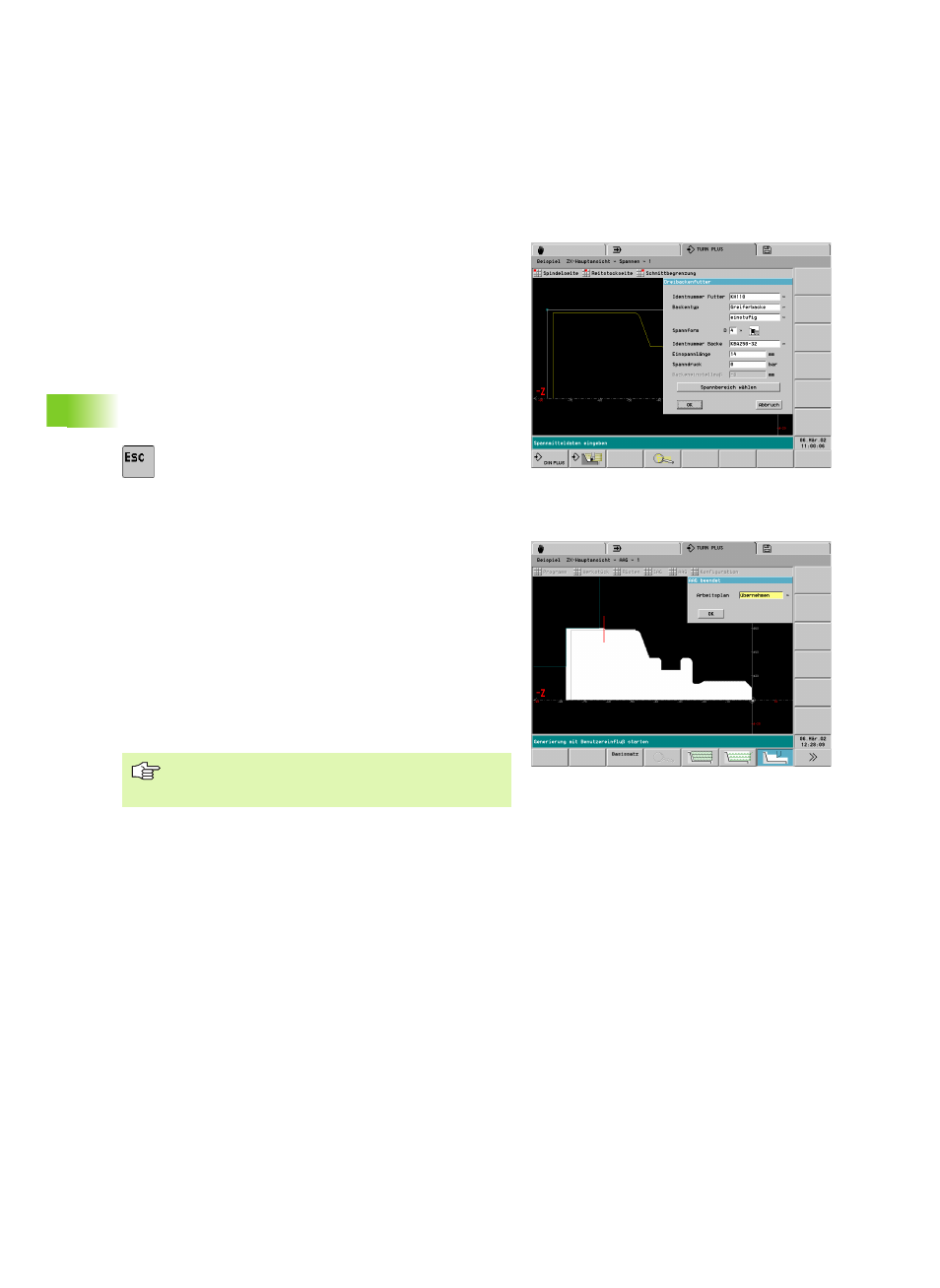

U Dialogbox „Dreibackenfutter“:
„ „Identnummer Futter“ auswählen
„ „Backentyp“ eingeben
„ „Spannform“ eingeben
„ „Identnummer Backe“ auswählen
„ „Einspannlänge, Spanndruck“ prüfen/eingeben
„ Spannbereich festlegen: Ein Konturelement, das von
Spannbacken berührt wird, selektieren.
U TURN PLUS stellt die Spannmittel und die Schnittbegrenzung dar.
U ESC-Taste drücken: zurück zum Hauptmenü
Arbeitsplan erstellen und speichern
Arbeitsplan erstellen
U „AAG > Automatik “ wählen
U TURN PLUS simuliert den Zerspanungsvorgang
U „Arbeitsplan übernehmen“ wählen
Programm speichern
U „Programm > Sichern > Komplett“ wählen
U Dateinamen prüfen/anpassen
U TURN PLUS speichert:
„ den Arbeitsplan, die Roh- und Fertigteilkontur (in einer Datei).
„ das NC-Programm (DIN PLUS Format).
Die AAG generiert die Arbeitsblöcke anhand der
Bearbeitungsfolge und den Einstellungen der
Bearbeitungs-Parameter.
