HEIDENHAIN CNC PILOT 4290
407
6.5 F
e
rt
igt
e
ilk
ont
ur

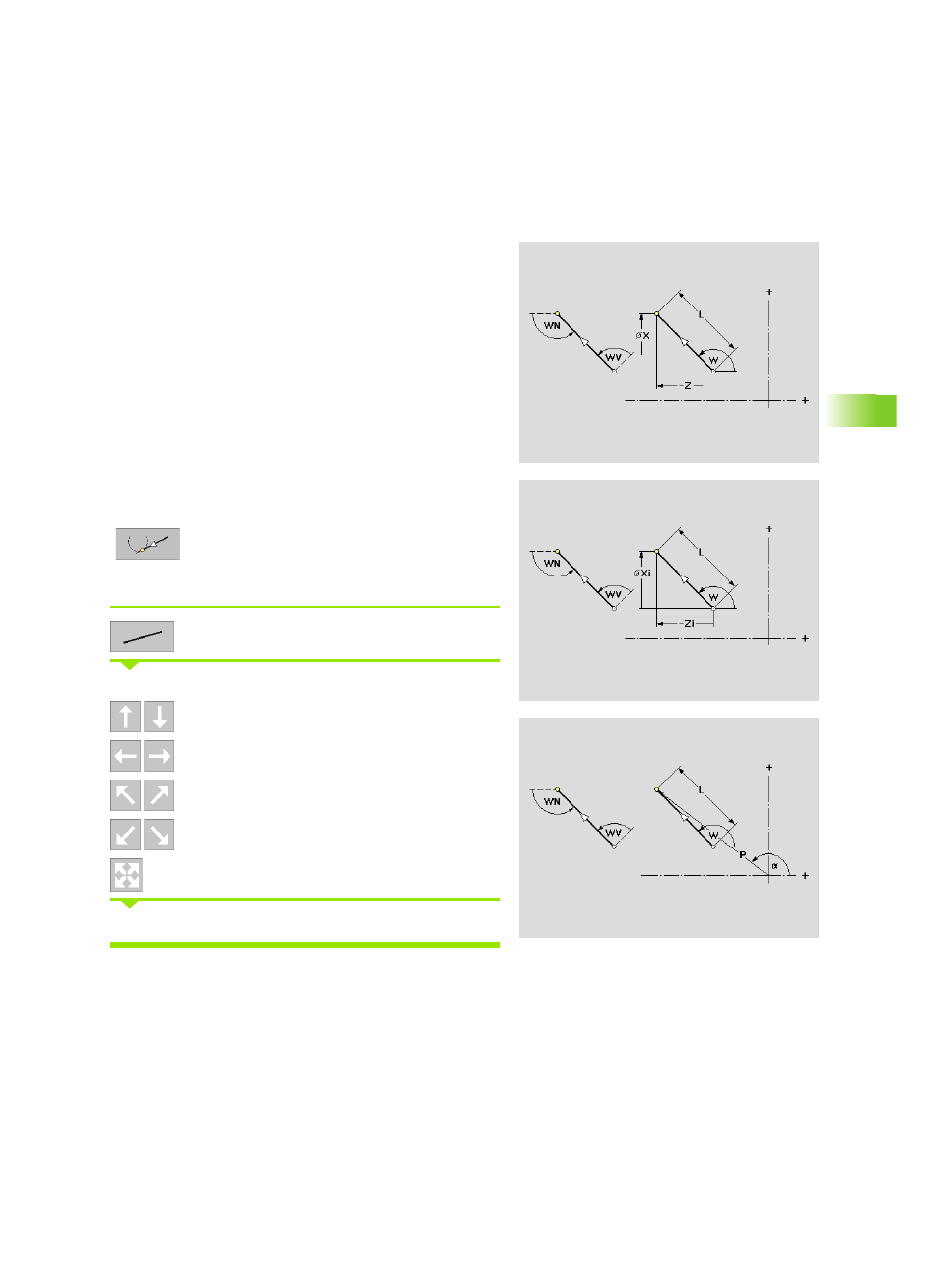

Linearelemente
Die Funktion definiert ein Linearelement.
Linearelement definieren:
Streckenmenü aufrufen
Richtung des Linearelements wählen:
Vertikale Strecke
Horizontale Strecke
Strecke im Winkel
Strecke im Winkel
Strecke in beliebiger Richtung
Strecke vermaßen und Übergang zum nächsten Element festlegen.
Parameter
X
Endpunkt in kartesischen Koordinaten
Z
Endpunkt in kartesischen Koordinaten
Xi
Abstand Anfangs- bis Endpunkt
Zi
Abstand Anfangs- bis Endpunkt
a
Endpunkt in Polarkoordinaten (Bezug: positive Z-Achse)
P
Endpunkt in Polarkoordinaten
W
Winkel der Strecke (Bezug: siehe Hilfebild)
WV
Winkel gegen den Uhrzeigersinn zum Vorgängerelement.
Bogen als Vorgängerelement: Winkel zur Tangente
WN
Winkel gegen den Uhrzeigersinn zum Nachfolgerelement.
Bogen als Nachfolgerelement: Winkel zur Tangente
L
Länge des Elements
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
